Снятие и установка панели приборов

            0

Отсоедините массовый провод от аккумуляторной батареи.

Снимите выключатель сигнала, отверните гайку крепления рулевого колеса и снимите рулевое колесо. Отверните винты и снимите кожухи вала руля.

Снимите подрулевые переключатели. Отверните четыре винта и снимите щиток 4 (рис. 8-51) панели приборов в сборе с переключателями, отсоединив колодки жгута проводов от переключателей.

Отверните два винта, отсоедините колодки жгута проводов и извлеките комбинацию приборов.



Рис. 8-51. Снятие панели приборов:
1 - крышка блока предохранителей;
2 - буфер;
3 - панель приборов;
4 - щиток панели приборов;
5 - кронштейн крепления щитка;
6, 7 - левый и правый кронштейны крепления комбинации приборов;
8 - вставка панели приборов;
9 - гайка пружинная;
10 - винт самонарезающий;
11 - заглушка;
12 - болт;
13 - кронштейн поперечины панели приборов;
14 - поперечина панели приборов;
15 - стойка поперечины;
16 - фиксатор замка;
17 - заглушка панели;
18 - замок крышки вещевого ящика;


19 - ось замка;
20 - пружина;
21 - крышка вещевого ящика;
22 - внутренняя панель вещевого ящика;
23 - ось крышки вещевого ящика;
24 - ограничитель открывания крышки;
25 - облицовка вещевого ящика;
26 - корпус вещевого ящика;
27 - пружинные гайки;
28 - пепельница;
29 - сервисная полочка;
30 - звено сервисной полочки;
31 - накладка консоли панели приборов;
32 - экран консоли панели приборов;
33 - кронштейн крепления экрана консоли.


Снимите обивки стоек ветрового окна.

Отверните два винта, снимите вставку 8 панели приборов.

Отверните четыре винта верхнего крепления панели приборов.

Отверните четыре винта и снимите полку панели приборов.

Отверните пять винтов, снимите облицовку 11 (рис. 8-52) тоннеля пола в сборе, извлеките переключатели, отсоедините колодки жгута проводов.

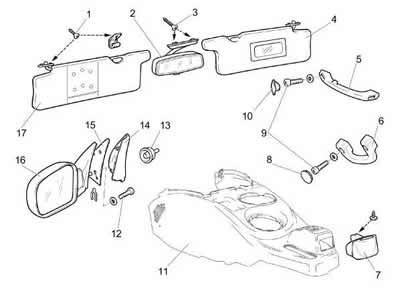

Рис. 8-52. Снятие зеркал заднего вида и противосолнечных козырьков:
1 - винт самонарезающий;
2 - внутреннее зеркало заднего вида;
3 - винт самонарезающий длинный;
4 - правый противосолнечный козырек;


5 - правый поручень;
6 - правый центральный поручень;
7 - средняя пепельница;
8 - облицовка винта;
9 - винт;
10 - заглушка поручня;
11 - облицовка туннеля пола;
12 - моторедуктор;
13 - облицовка рукоятки наружного зеркала;
14 - облицовка передней двери;
15 - прокладка;
16 - левое наружное зеркало;
17 - левый противосолнечный козырек.


Отверните четыре винта и снимите экран 32 (см. рис. 8-51) консоли панели приборов. Отверните два винта и снимите накладку 31 консоли панели приборов.

Отверните два винта и снимите крышку 21 вещевого ящика. Снимите плафон освещения вещевого ящика, отверните два винта и извлеките корпус 26 вещевого ящика.

Отверните четыре винта крепления поперечины панели приборов к кронштейну кузова слева и справа и снимите панель приборов.

Установку панели приборов производите в обратном порядке.
