Нива 1 (2002-2016)
Главная > Нива > 2002-2016 > Электрооборудование > Освещение и приборы >

Провода и предохранители

            0

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода. Схема электрооборудования автомобиля (кроме узлов системы управления двигателем) включена в электронный документ «Принципиальные схемы электрических соединений автомобиля ШЕВРОЛЕ НИВА».

Большинство изделий электрооборудования работает при включенном выключателе зажигания. Независимо от выключателя зажигания работают: контрольная лампа включения автомобильной противоугонной системы, блокировка замков дверей, сигнализация дальним светом фар, сигналы торможения, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал и подкапотная лампа.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в табл. 7-1 цепи, которые защищает данный предохранитель.


В табл. 7-1 дано назначение каждого предохранителя, но на конкретной модели автомобиля могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

Таблица 7-1. Цепи, защищаемые плавкими предохранителями



На всех схемах, приведенных в разделе «Электрооборудование» цвет проводов обозначается буквами, причем первая буква - это цвет самого провода, а вторая — цвет полоски на проводе (табл. 7-2).

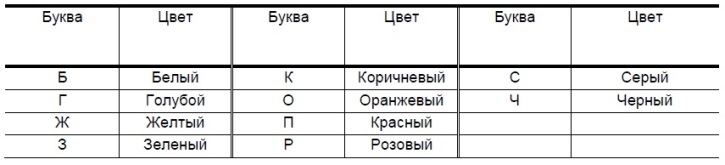

Таблица 7-2. Обозначение цвета проводов



Предупреждение. При ремонте автомобиля и системы электрооборудования автомобиля необходимо обязательно отсоединять провод от клеммы «минус» аккумуляторной батареи.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.
