Снятие
Кроме Cadillac
1. Снимите переднюю напольную консоль.

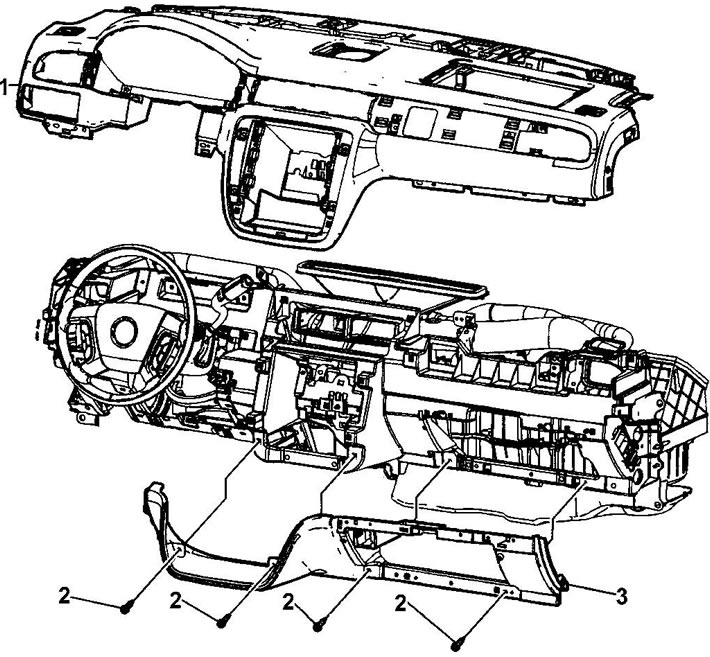

2. Снимите верхнюю отделку приборной панели (1).
3. Отверните винты (2) крепления рамы дверцы приборной панели. Момент затяжки 22 Н·м.
4. Снимите раму дверцы.
5. Установка проводится в обратном порядке.
Cadillac
1. Отключите систему пассивной безопасности.
2. Снимите переднюю напольную консоль.
3. Снимите отделку стойки ветрового стекла.
4. Снимите панель с решетками обдува ветрового стекла.
5. Снимите верхнюю отделку приборной панели.
6. Снимите боковые крышки приборной панели.
7. С левой стороны приборной панели снимите дефлектор системы вентиляции.
8. Снимите фасетку выключателя фар.
9. Снимите комбинацию приборов.
10. Снимите коленный упор.
11. Снимите рулевую колонку.
12. Снимите фасетку центральной части приборной панели.
13. Снимите центральную отделку приборной панели.
14. Снимите часы.
15. Снимите выключатель дополнительного оборудования.
16. Снимите блок управления отопителем/кондиционером.
17. Снимите радио.
18. Снимите дверцу приборной панели.
19. Снимите крышку доступа приборной панели.

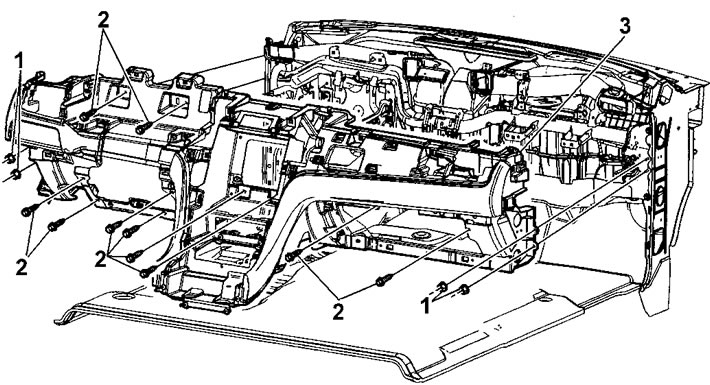

20. Отверните четыре гайки (1) крепления нижней части приборной панели. Момент затяжки 2 Н·м.
21 Отверните винты (2) крепления нижней части приборной панели. Момент затяжки 2 Н·м.
22. Опустите нижнюю часть приборной панели и отсоедините разъемы проводки.
Примечание: запомните маршрут прокладки проводов.
23. Вдвоем снимите нижнюю часть приборной панели.
Установка
24. Установка проводится в обратном порядке.
