Снятие

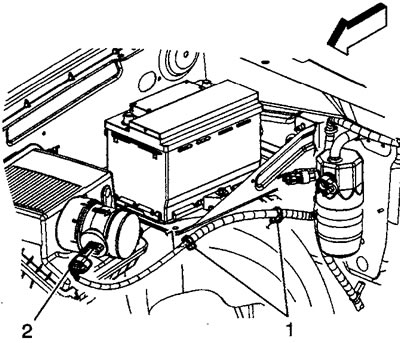

1. Ослабьте хомуты выпускного воздуховода воздушного фильтра у корпуса дроссельной заслонки. Момент затяжки 4 Н·м.
2. Ослабьте хомуты выпускного воздуховода воздушного фильтра у датчика массового расхода воздуха. Момент затяжки 4 Н·м.
3. Снимите воздуховод.
4. Если установлено, снимите с диффузора клипсы шланга подогревателя корпуса дроссельной заслонки.
5. Если установлено, снимите с диффузора клипсу поддержки верхнего шланга радиатора.

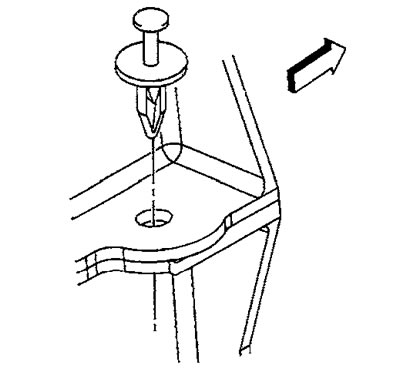

6. Удалите фиксаторы диффузора вентилятора.
7. Отверните болты крепления диффузора вентилятора. Момент затяжки 9 Н·м.

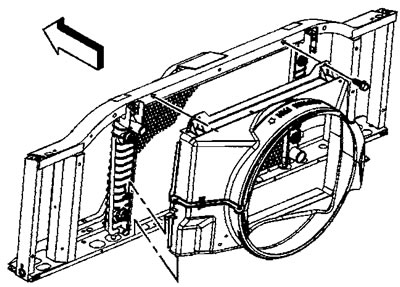

8. Снимите верхний диффузор вентилятора.
Установка
9. Установка проводится в обратном порядке.
