Снятие
1. Снимите клапанную крышку.
Внимание: порядок работы двигателя 1-8-7-2-6-5-4-3, нечетные цилиндры в левом полублоке.
2. Выверните свечу первого цилиндра.
Внимание: укладывайте снятые детали так, чтобы при установке не перепутать место установки.

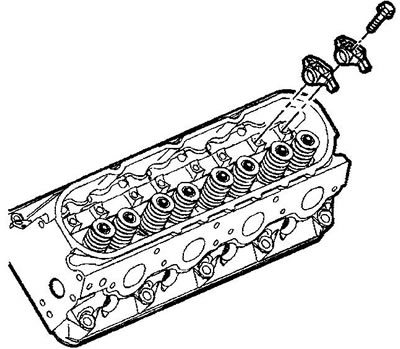

3. Отверните болты крепления коромысел.
4. Снимите коромысла.

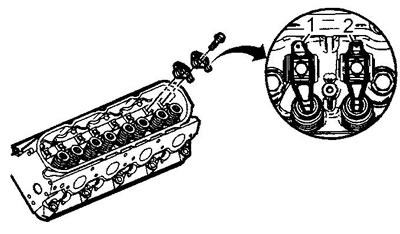

Примечание: на двигателе L92 коромысла (1) впускных клапанов имеют эксцентричную конструкцию.

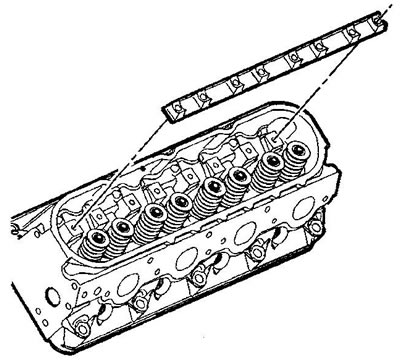

5. Снимите опору коромысел.

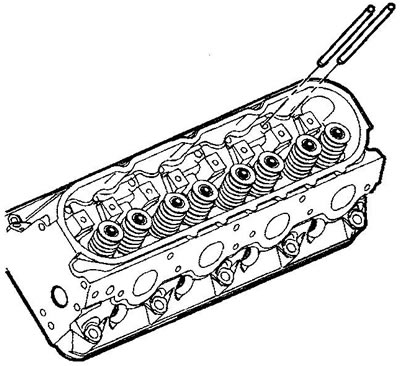

6. Выньте штанги толкателей.
7. Промойте и осмотрите снятые детали.
Установка
Внимание: при установке работавших деталей привода клапанов всегда устанавливайте детали в первоначальное положение. Регулировки зазора в клапанах не требуется.
1. Смажьте коромысла и штанги толкателей моторным маслом.
2. Смажьте подголовники (или шайбы) болтов крепления коромысел моторным маслом.
3. Установите опору коромысел.
4. Установите штанги толкателей. Проверьте правильность установки штанг.
5. Установите коромысла и болты крепления коромысел. Введите в зацепление штанги и коромысла. Болты коромысел сейчас НЕ ЗАТЯГИВАТЬ.
6. Проверните коленчатый вал до достижения поршня первого цилиндра ВМТ такта сжатия.
7. Затяните болты коромысел выпускных клапанов 1, 2, 7 и 8 цилиндров и болты коромысел впускных клапанов 1, 3, 4 и 5 цилиндров. Момент затяжки 30 Нм.
8. Проверните коленчатый вал на один оборот.
9. Затяните болты коромысел выпускных клапанов 3, 4, 5 и 6 цилиндров и болты коромысел впускных клапанов 2, 6, 7 и 8 цилиндров. Момент затяжки 30 Нм.
10. Установите свечу зажигания первого цилиндра.
11. Установите клапанную крышку.
