Снятие
Внимание: работу вести только на холодном двигателе.
1. Снимите коромысло привода клапана.
2. Отсоедините от свечи зажигания высоковольтный провод:
- поверните чехол провода на полоборота;
- стяните провод со свечи за чехол.
3. Выверните свечу зажигания на 1 или 2 оборота.
4. Прочистите свечу и поверхности около свечи.
5. Снимите свечу зажигания. Момент затяжки 15 Нм.
6. На место свечи вверните переходник для подачи сжатого воздуха.

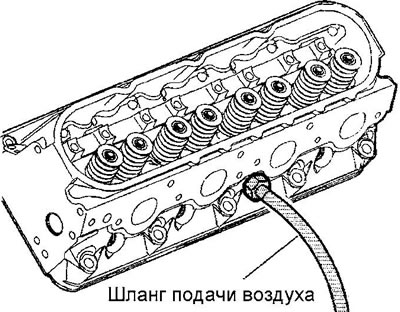

7. Подсоедините к переходнику шланг подачи сжатого воздуха.
8. Подайте в цилиндр сжатый воздух для удержания клапанов на седлах.

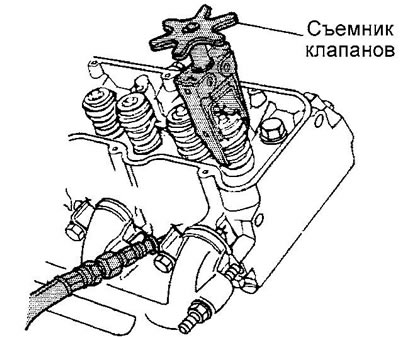

9. С помощью съемника клапанов сожмите клапанную пружину.

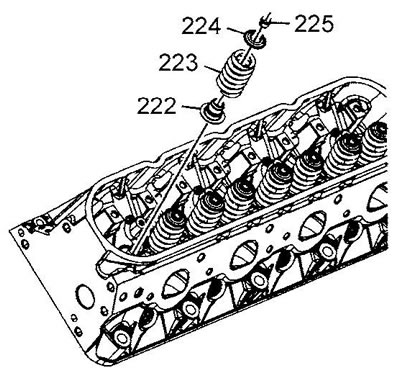

10. Удалите сухари (225).
11. Медленно разожмите пружину.
12. Снимите съемник клапанов.
13. Снимите тарелку пружины (224).
14. Снимите пружину (223).
15. Снимите маслосъемный колпачок (222), он же нижнее седло пружины.
Установка
16. Установка проводится в обратном порядке.
Примечание: для облегчения установки сухарей смажьте их консистентной смазкой.
