Педалът на съединителя се сваля за смяна, ако има скърцане, задръстване или увеличен луфт, както и ако възвратната пружина е повредена. Педалът на съединителя е монтиран на обща скоба с педала на спирачката, така че за да поправите или смените педала на съединителя, трябва да премахнете педалния възел.
1. Под арматурното табло развийте двете гайки, закрепващи главния цилиндър за освобождаване на съединителя към преградата.
2. Изключете тласкача на главния цилиндър на задвижването за освобождаване на съединителя от педала на съединителя, като стиснете зъбците на фиксатора на тласкача ...
ЗАБЕЛЕЖКА: Показано е със свален педал за по-голяма яснота.
3. ... и извадете главния цилиндър от отвора в предния щит, без да изключвате тръбопроводите от него.
4. Свалете спирачния усилвател (вижте " Смяна на спирачния усилвател ").
5. В двигателното отделение развийте четирите гайки, закрепващи педалния възел към преградата.

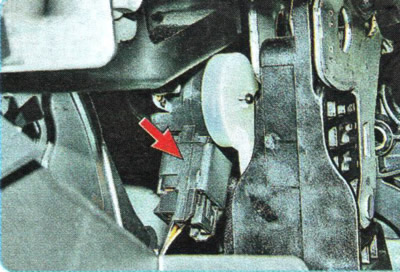

6. Натиснете скобата на блока на кабелния сноп и разкачете блока от сензора за положение на педала на съединителя.
7. Хванете държача на колана...
8. ... извадете държача от отвора в конзолата на педала и преместете колана настрани.
9. Отстранете левия въздуховод, като преодолеете съпротивлението на скобите му.
10. Натиснете фиксатора на съединителя на кабелния сноп и изключете съединителя от комбинирания превключвател на спирачните светлини и сензора за положение на педала на спирачката.
11. Използвайте отвертка, за да издърпате ключалката на фиксатора на блока на кабелния сноп на педала за управление на газта ...
12. ...и издърпайте ключалката.
13. Натиснете ключалката на обувката ...
14. ... и го откачете от педала.
15. Завъртете два болта за закрепване на рамото на педалния възел към усилвателя на панела на устройствата отдясно ...
16. ...и наляво...
ЗАБЕЛЕЖКА: Един от левите монтажни болтове не се вижда на снимката, тъй като е покрит от армировката на арматурното табло.
17. ... след това свалете педалния модул.
18. Ако е необходимо да смените педала на съединителя, стиснете фиксиращите пластини на оста на педала, извадете оста от отворите на педала и скобата и извадете педалния възел с механизма за връщане.
19. Ако е необходимо, отстранете монтажния болт на сензора за положение на педала на съединителя и отстранете сензора.
20. Инсталирайте частите в обратния ред на отстраняване. Смажете оста на педала с грес, преди да монтирате педала в скобата.
