2. У пярэдняй частцы карданнага вала пярэднепрывадных аўтамабіляў прадугледжана відэлец слізгальнага шлицевого злучэння, якое забяспечвае ход карданнага вала ў падоўжным напрамку пры руху аўтамабіля.
3. З боку раздатачнай скрынкі (на паўнапрывадных аўтамабілях) вал мацуецца праз фланец. У перадпакоі часткі задняй секцыі 2-секцыйнага карданнага вала прадугледжана слізгальнае шлицевое злучэнне.
4. На 2-секцыйным карданным вале прадугледжана сярэдняя апора з шарыкавым падшыпнікам, умацаваным у гумовай муфце. У падшыпнік закладваецца змазка і пры эксплуатацыі змазваць яго не трэба.
5. Пры эксплуатацыі догляд за карданнымі валамі зводзіцца да праверкі стану, праверкі наяўнасці балансавальных проціваг і іх фіксацыі, а таксама да ачысткі валаў. Змазка шарніраў як правіла не патрабуецца.

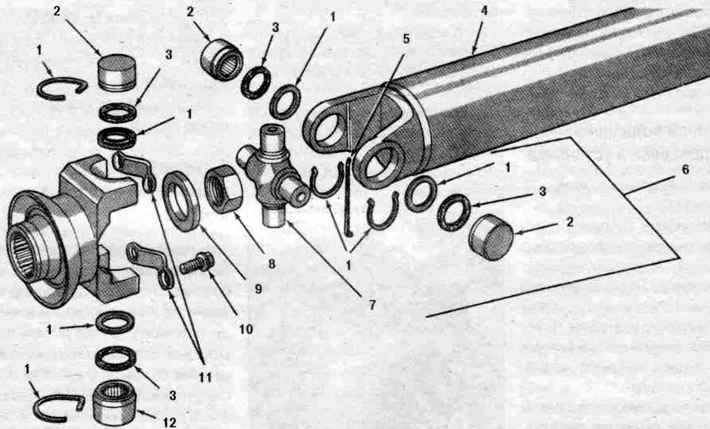

9.1. Карданны вал і карданны шарнір.
1. Кальцо
2, 12. Корпус падшыпніка
3. Сальнік
4. Вал
5. Тэхналагічная палоска
6. Змяняецца ў камплекце
7. Крыжавіна
8. Гайка
9. Шайба
10. Ніт і шайба
11. Хамут
