Схема включения обогрева заднего стекла (Chevrolet Lanos T150)

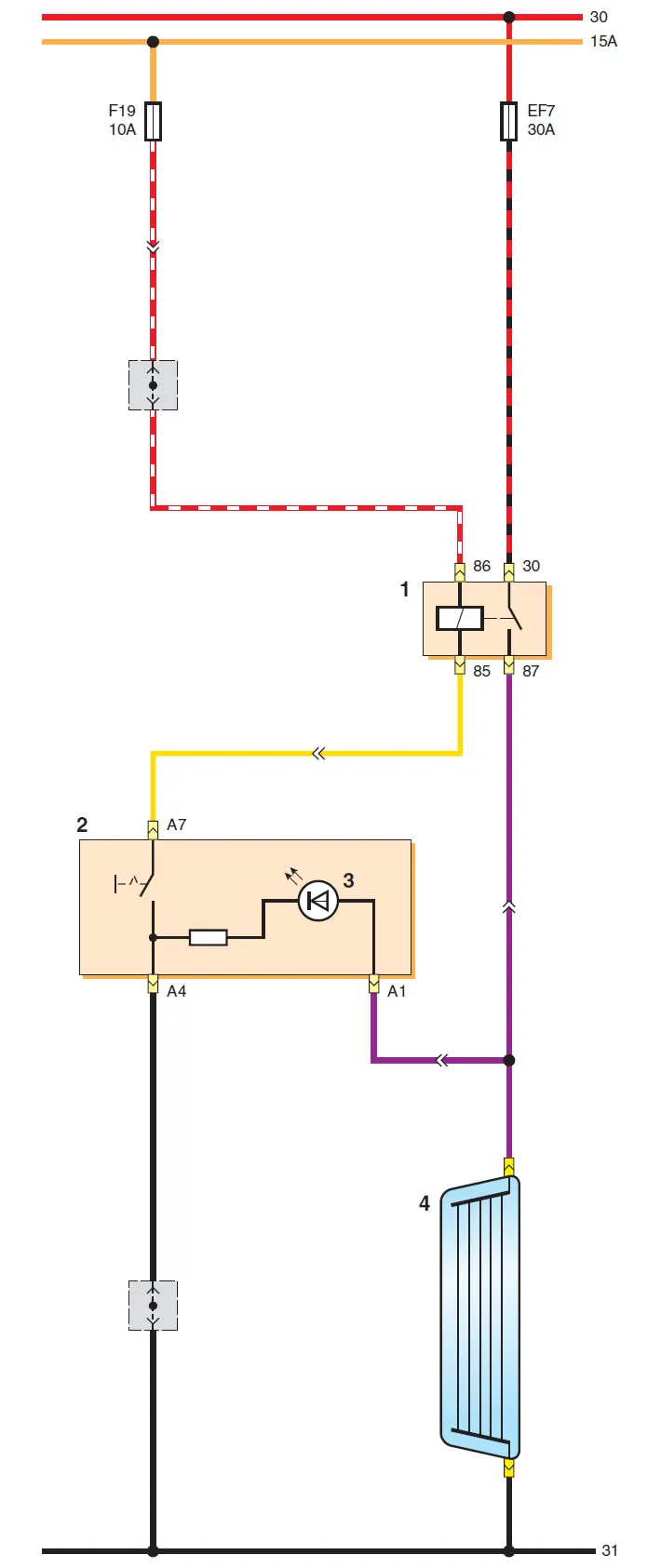

Схема включения обогрева заднего стекла: 1 - реле обогревателя заднего стекла; 2 - выключатель обогрева заднего стекла; 3 - светодиод индикации включения обогрева заднего стекла; 4 - элемент обогрева заднего стекла

Оригинальный текст можно найти на сайте: «chevyman»

Статья была проверена: Владимир Романников
