Каптива 1 (2006-2018)
Главная > Каптива > 2006-2018 > Трансмиссия > МКПП - обслуживание и ремонт >

Разборка промежуточного вала

            0

Необходимое оборудование



DT-48233 Переходник для прижима промежуточного вала

Порядок разборки

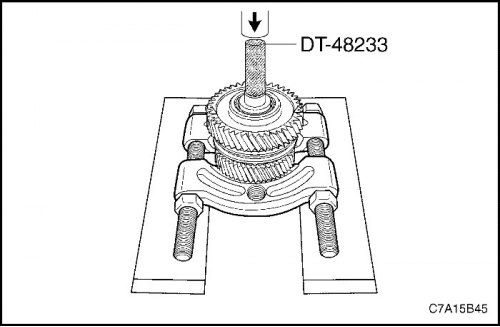

1. Выдавить шестерню 1-й передачи в сборе и шестерню 2-й передачи в сборе как один узел из промежуточного вала с помощью пластины сепаратора шестерни и подшипника, DT-48233 и гидропресса.



2. Положить шестерню 1-й передачи в сборе и шестерню 2-й передачи в сборе как один узел на рабочий стол.

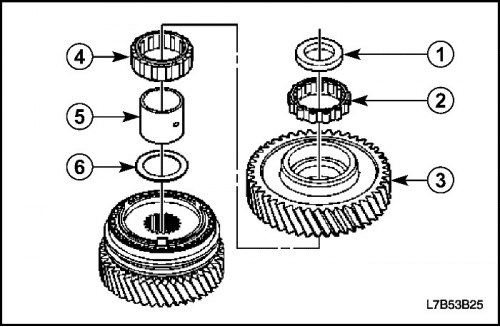

3. Снять упорное кольцо (1).

4. Снять роликовый подшипник (2).

5. Снять шестерню 1-й передачи (3).

6. Снять роликовый подшипник (4).

7. Снять кольцо подшипника (5).

8. Снять упорное кольцо (6).

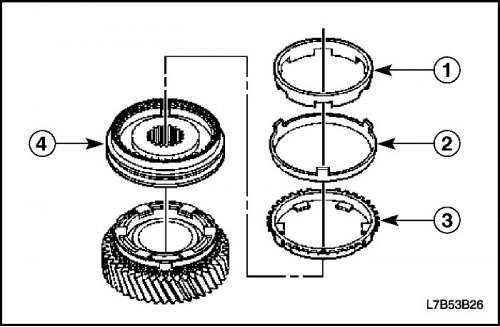

9. Снять внутренний конус шестерни 1-й передачи (1).


10. Снять блокировочное кольцо шестерни 1-й передачи (2).

11. Снять внешний конус шестерни 1-й передачи (3).

12. Снять синхронизатор 1-й/2-й передачи в сборе (4).

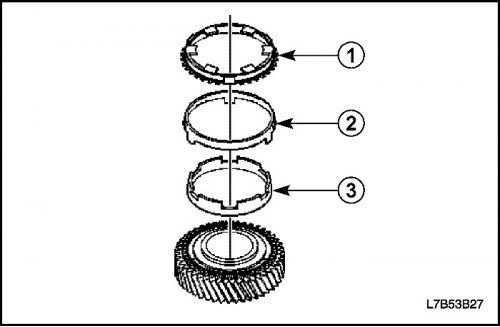

13. Снять внешний конус шестерни 2-й передачи (1).

14. Снять блокировочное кольцо шестерни 2-й передачи (2).

15. Снять внутренний конус шестерни 2-й передачи (3).

16. Снять шестерню 2-й передачи.

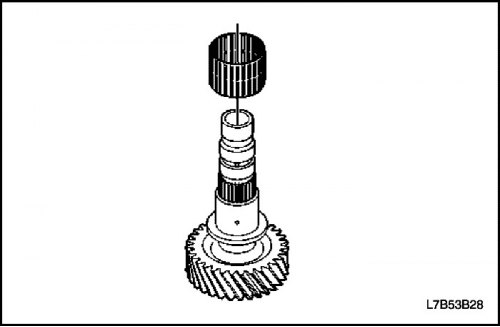

17. Снять игольчатые подшипники с промежуточного вала.
