Необходимое оборудование
- DT-48238 Приспособление для установки шестерни 5-й передачи первичного вала
- DT-48236 Приспособление для установки синхронизатора 3-й/4-й передачи первичного вала
Порядок сборки
Важно:
- Перед установкой смазать все компоненты рабочей жидкостью КПП.
- Обработанная поверхность обращена к игольчатому упорному подшипнику.
1. Перед установкой шестерни 5-й передачи нанести фиксирующий герметик (Permatex 620) на окружность первичного вала.

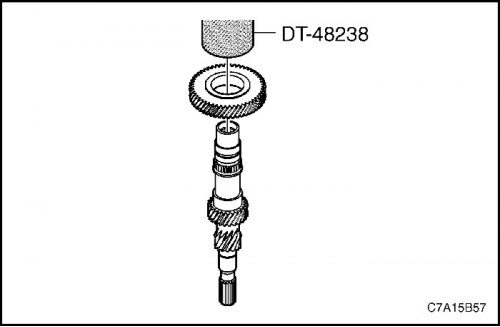

2. Установить шестерню 5-й передачи с помощью DT-48238 и гидропресса.

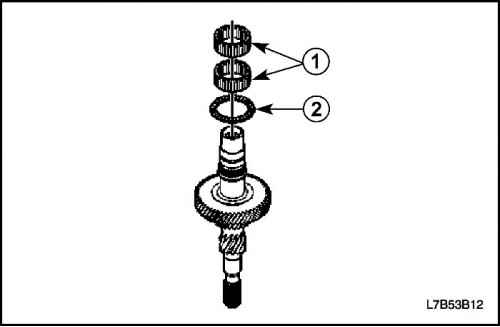

3. Установить упорный подшипник (2).
4. Установить два игольчатых подшипника (1).

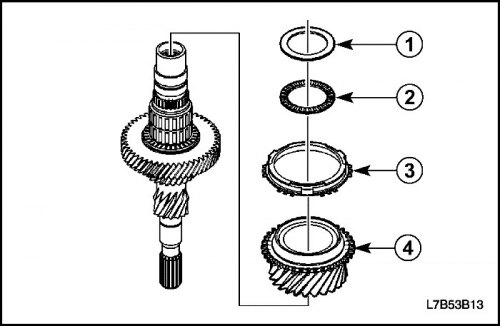

5. Установить шестерню 3-й передачи (4).
6. Установить блокировочное кольцо шестерни 3-й передачи (3).
7. Установить упорный подшипник (2).
8. Установить упорное кольцо (1).

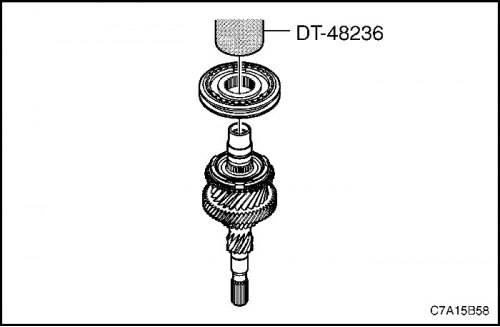

9. Установить синхронизатор 3-й/4-й передачи с помощью DT-48236 и гидропресса.
Важно:
- Обработанная поверхность синхронизатора обращена к упорному кольцу.
- Обязательно совместить пазы в синхронизаторе с выступами блокировочного кольца шестерни.

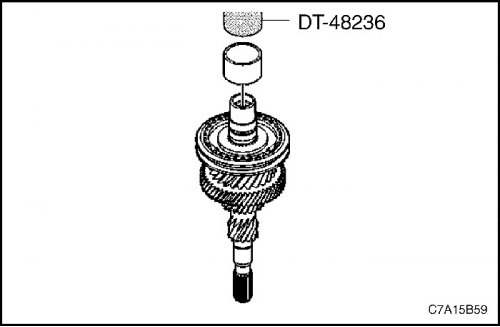

10. Установить кольцо подшипника с помощью DT-48236 и гидропресса.
11. Установить блокировочное кольцо шестерни 4-й передачи (4).
12. Установить игольчатый подшипник (3).
13. Установить шестерню 4-й передачи (2).
14. Установить упорное кольцо (1).

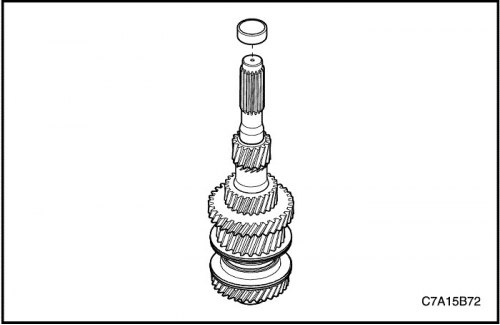

15. Установить подшипник скольжения с помощью соответствующего инструмента.
