Необходимое оборудование
- J-25070 Струйный сушильный аппарат
- DT-48076 Приспособление для установки защиты от ударов камней
- DT-48094 Предохранитель уплотнения первичного вала
Порядок сборки

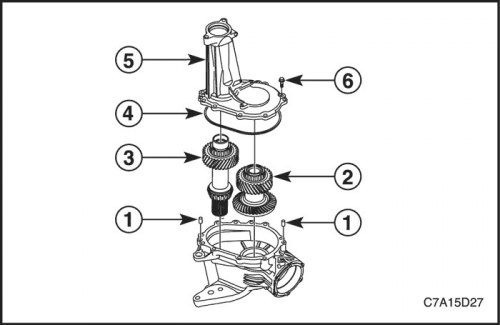

1. Установить установочные штифты (1) половинок раздаточной коробки.
2. Установить вал (2) заднего выходного привода раздаточной коробки и первичный вал (3) раздаточной коробки одним комплектом, когда шлицы находятся в зацепление.
3. Установить уплотнение раздаточной коробки (4) на раздаточную коробку (5).
4. Установить 11 болтов (6) крепления половинок раздаточной коробки.
Затянуть
Затянуть болты (6) крепления половинок раздаточной коробки моментом 29 Н·м (21 фунт-фут).

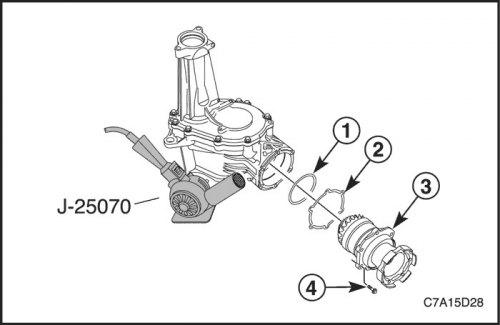

5. Установить новое уплотнительное кольцо (1) картера вала заднего выходного привода раздаточной коробки.
6. Установить регулировочную прокладку (2) заднего вторичного вала раздаточной коробки.
Важно: Не следует использовать забивной молоток, когда шлицы не находятся в зацеплении. Применение забивного молотка, когда шлицы не находятся в зацеплении, приведет к повреждению зубьев вторичного вала привода.
Важно: Применение струйного сушильного аппарата позволяет при сборке облегчить юстировку болтовых отверстий относительно картера.
7. Нагреть область фланца картера привода струйным сушильным аппаратом J-25070, чтобы облегчить установку картера (3) вала заднего выходного привода раздаточной коробки.
8. Вращая сателлит во время сборки, чтобы зубья шестерен вошли в зацепление, установить картер заднего выходного привода.
9. Установить болты (4) картера вала заднего выходного привода раздаточной коробки.
Затянуть
Затянуть болты (4) картера вала заднего выходного привода раздаточной коробки моментом 29 Н·м (21 фунт-фут).
Важно: Следует иметь в виду, что длина промежуточного вала различается в зависимости от того, для какой коробки передач с главной передачей в сборе он предназначен, механической или автоматической. Следует выбрать вал необходимой длины. В противном случае неправильный выбор приведет к износу промежуточного вала.
10. Нагреть торец картера раздаточной коробки струйным сушильным аппаратом J-25070, чтобы облегчить установку промежуточного вала привода передних колес.

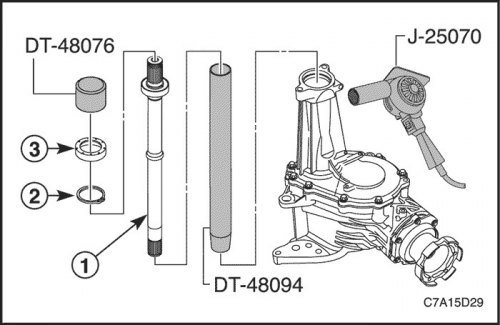

11. Установить промежуточный вал привода передних колес (1) с помощью DT-48094, чтобы предохранить уплотнение промежуточного вала от повреждения.
12. Установить фиксатор (2) промежуточного вала привода передних колес.
13. С помощью приспособления для установки защиты от ударов камней DT-48076 установить щиток (3) вала привода передних колес.
14. Установить кольцевое уплотнение (1) раздаточной коробки.
15. Установить пробку (3) сливного отверстия раздаточной коробки.
Затянуть
Затянуть пробку (3) сливного отверстия раздаточной коробки моментом 39 Н·м (29 фунт-футов).
16. Залить жидкость для раздаточной коробки через заливное отверстие (2). См. «Замена жидкости для раздаточной коробки» в этом разделе.
17. Установить пробку (2) заливного отверстия раздаточной коробки.
Затянуть
Затянуть пробку (2) заливного отверстия раздаточной коробки моментом 39 Н·м (29 фунт-футов).

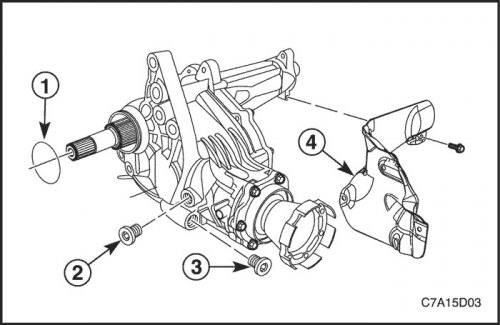

18. Установить теплозащитный экран (4) и болты крепления теплозащитного экрана раздаточной коробки.
Затянуть
Затянуть болты крепления теплозащитного экрана раздаточной коробки моментом 11 Н·м (97 фунт-футов).

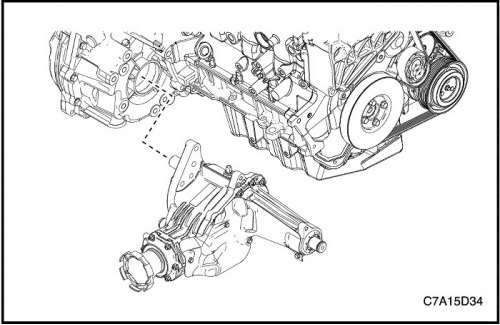

19. Установить раздаточную коробку на автомобиль. См. «Раздаточная коробка» в этом разделе.
