Процедура проверки
Важно:
- Проверить все компоненты и субкомпоненты и выполнить любой ремонт, необходимый для устранения повреждений. Если повреждения не удается устранить, заменить компонент или субкомпонент, согласно указаниям.
- Промыть все компоненты в чистящем растворителе и высушить струёй воздуха.
Важно: Заменить при наличии повреждений фланца, резьбовых отверстий или шлицов.

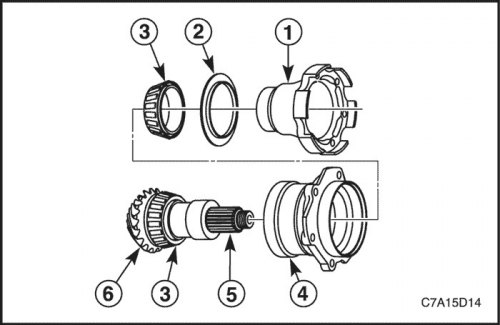

1. Проверить фланец (1) заднего вторичного вала раздаточная коробка на наличие коррозии, чрезмерного износа или повреждений.
Важно: Заменить маслоотражатель при наличии повреждений, трещин, неплотного прилегания или деформации.
2. Проверить маслоотражатель (2) заднего вторичного вала раздаточной коробки.
3. Проверить узел подшипника (3) заднего вторичного вала раздаточной коробки на наличие неровностей, выкрашивания или точечной коррозии.
Важно:
- Проверить на наличие трещин, разрушенных зон или других повреждений.
- Проверить обоймы подшипников на наличие неровностей, вмятин на поверхностях качения или точечной коррозии.
- Проверить желобок уплотнительного кольца на наличие пористости или повреждений.
Важно: Царапины или вмятины в других областях можно устранить легкой зачисткой шкуркой.
4. Проверить картер (4) вала заднего выходного привода раздаточной коробки.
5. Проверить шлицы (5) заднего вторичного вала раздаточной коробки на наличие повреждений и выполнить прессовую посадку на фланец.
6. Проверить задний вторичный вал (6) раздаточной коробки на наличие точечной коррозии, чрезмерного износа или повреждений.
