Прокладка жгутов электропроводки (Chevrolet Captiva 1)

            0

Оглавление: Прокладка жгута задней проводки ↧ Прокладка переднего жгута ↧ Прокладка жгута напольной проводки ↧ Прокладка жгута комбинации приборов ↧ Прокладка жгута проводов двери ↧

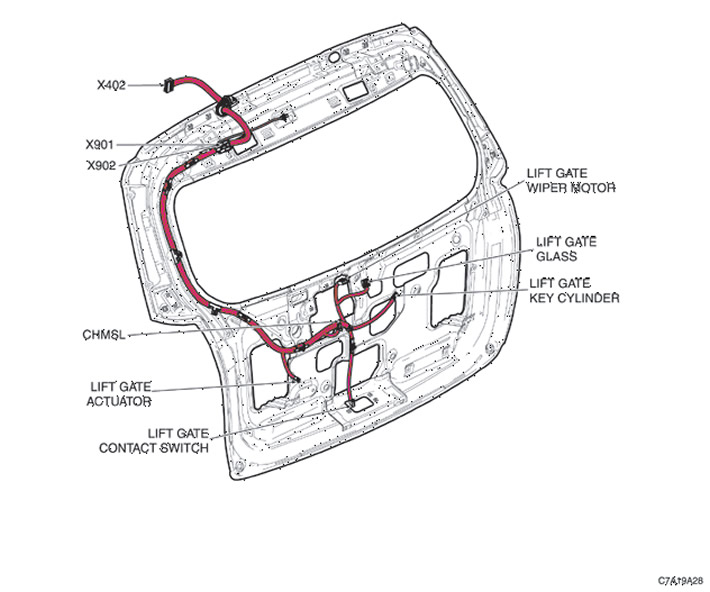

Прокладка жгута задней проводки



Прокладка жгута задней проводки

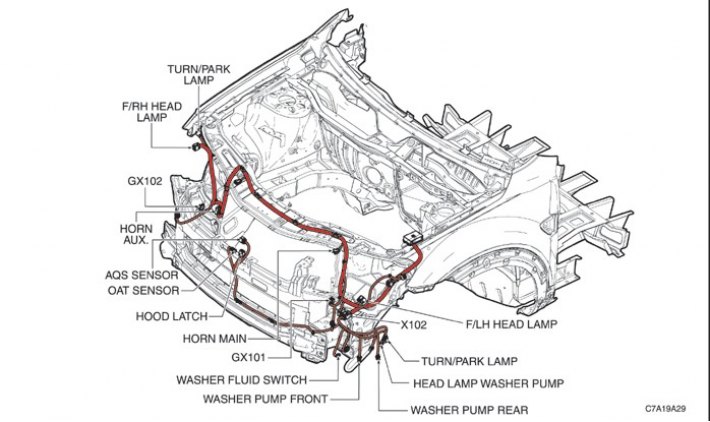

Прокладка переднего жгута



Прокладка переднего жгута

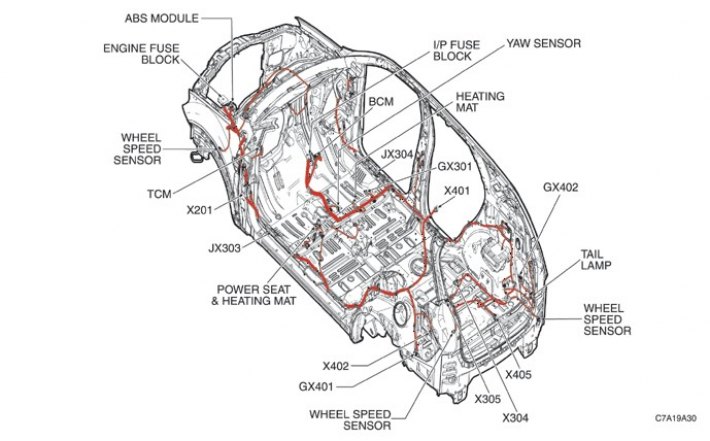

Прокладка жгута напольной проводки



Прокладка жгута напольной проводки

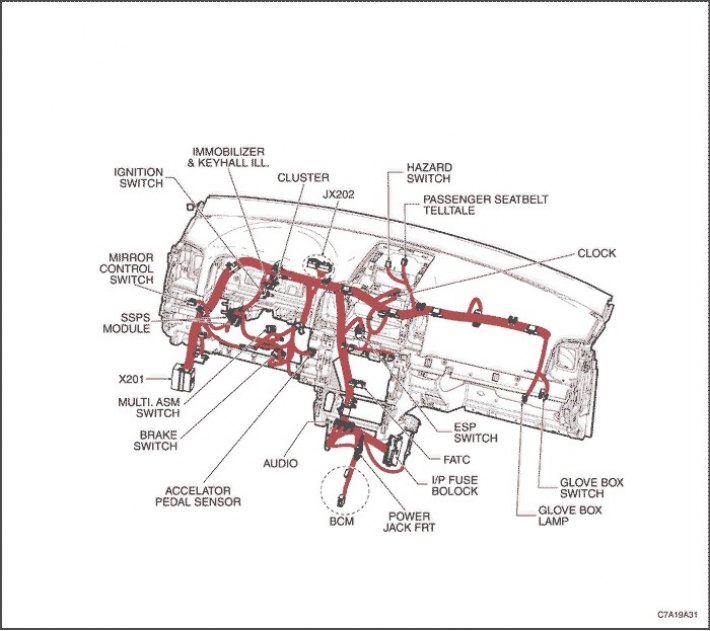

Прокладка жгута комбинации приборов



Прокладка жгута комбинации приборов

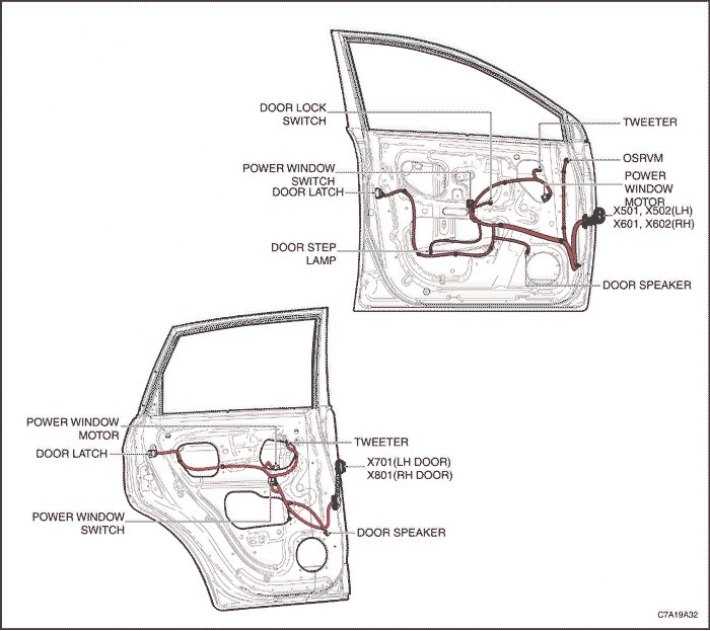

Прокладка жгута проводов двери



Прокладка жгута проводов двери
