1) Цепь плафонов (индивидуальное освещение, освещение салона, освещение подножки двери, солнцезащитный козырек, багажный отсек, перчаточный ящик, замочная скважина)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X401 (18-контактн., бесцветный) | Крыша - кузов | Внутри левой задней стойки |
| X502 (18-контактн., бесцветный) | Кузов - передняя левая дверь | Под левой передней стойкой |
| X602 (18-контактн., бесцветный) | Кузов - передняя правая дверь | Под правой передней стойкой |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

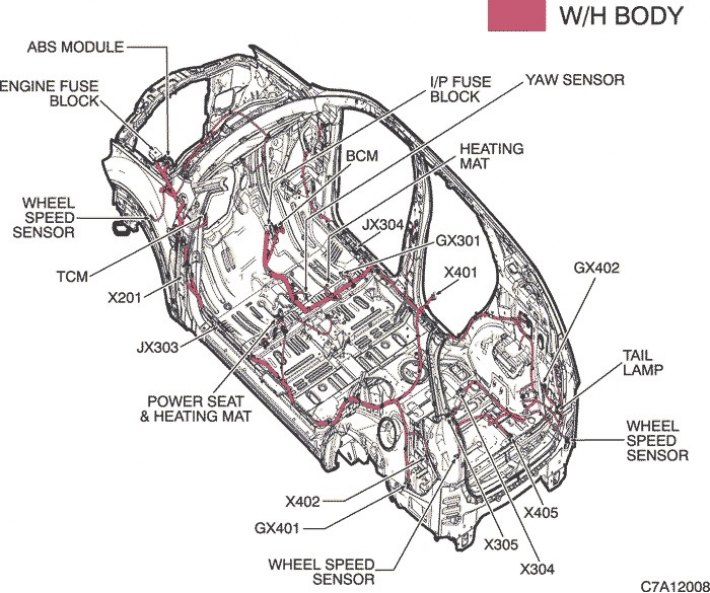

Ж/П КУЗОВ

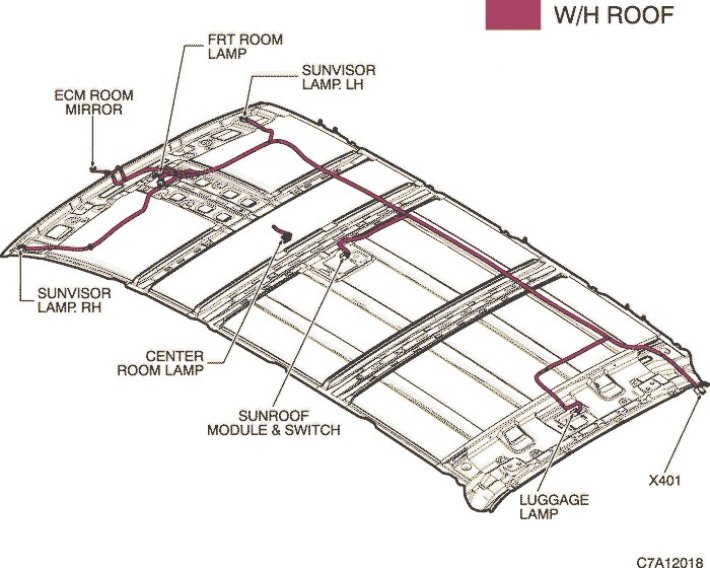

Ж/П КРЫША

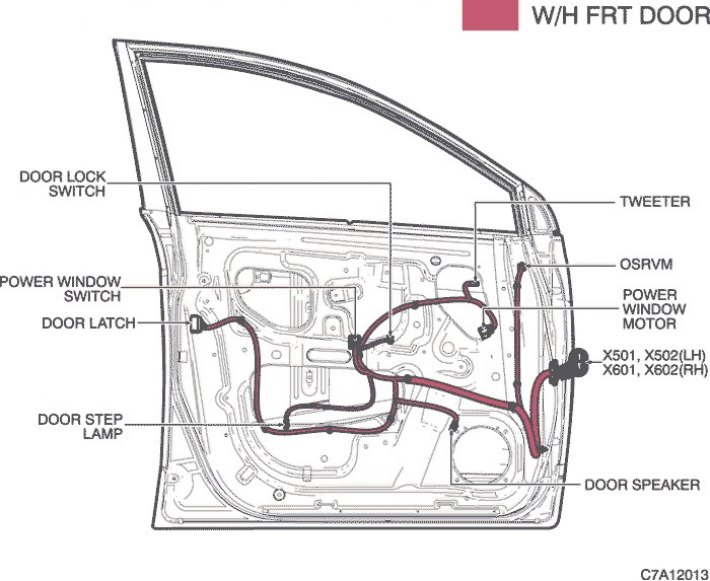

Ж/П ПЕРЕДНЯЯ ДВЕРЬ

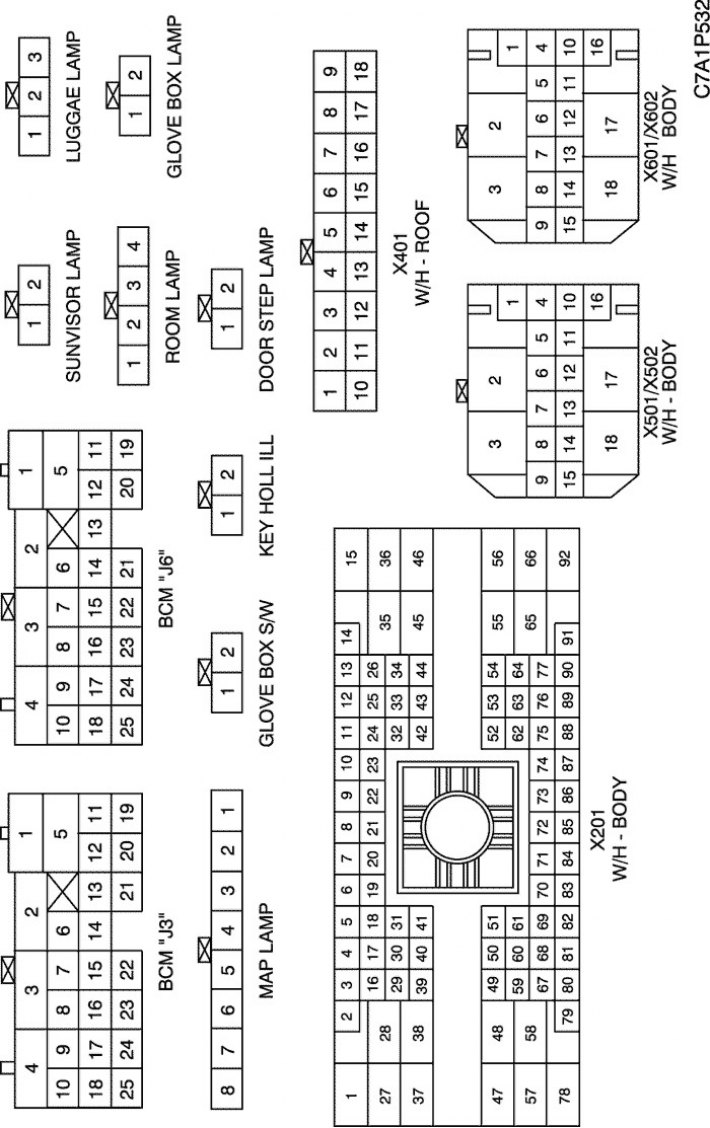

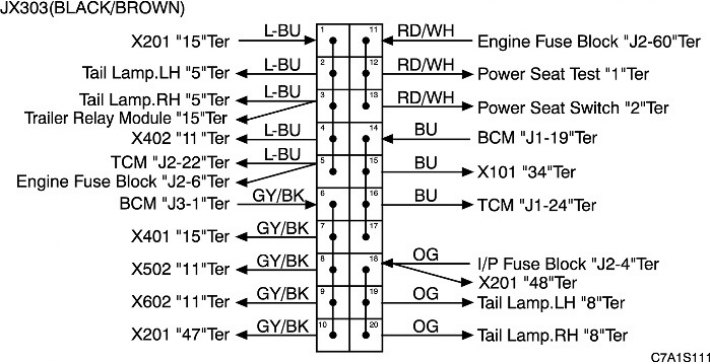

г. КОНТАКТНАЯ КОЛОДКА
Материал создан на основе информации сайта: «CHEVYMAN.RU»
