1) ЦЕПЬ ПОДСВЕТКИ, ВЫКЛЮЧАТЕЛЯ РЕГУЛИРОВАНИЯ ОСВЕЩЕНИЯ И ВЫКЛЮЧАТЕЛЯ КОВРИКОВ С ПОДОГРЕВОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| X301 (12-контактн., бесцветный) | Консоль - кузов | Внизу напольной консоли |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

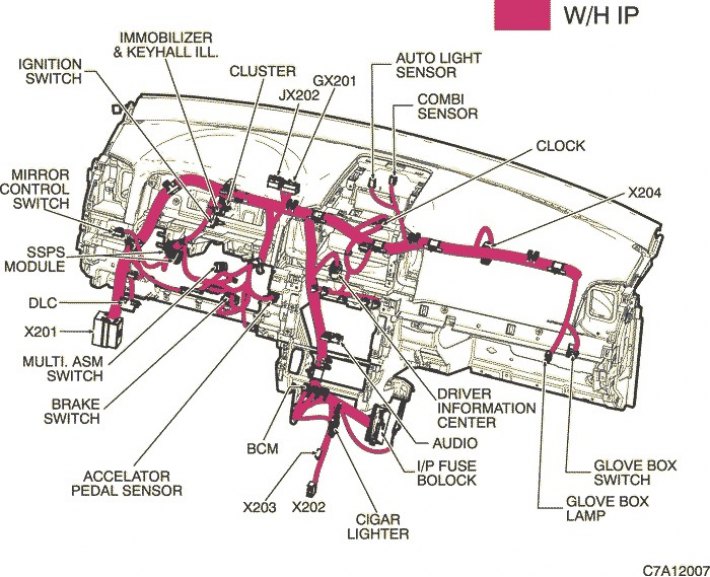

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

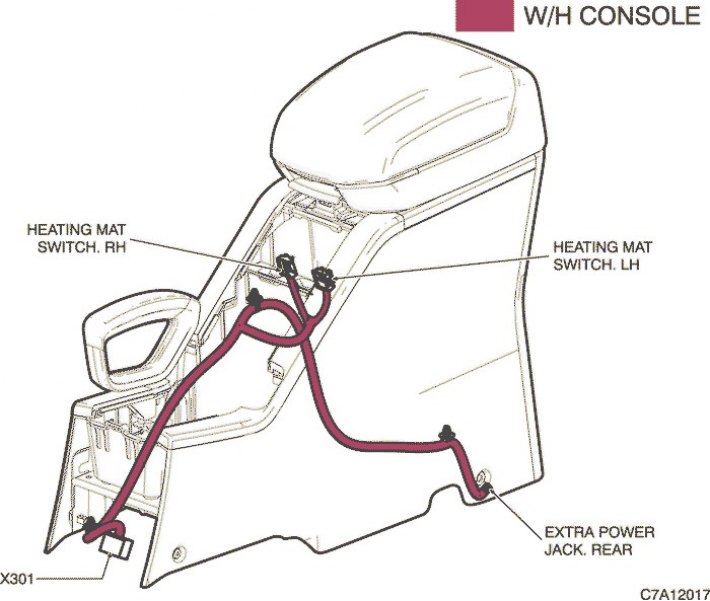

Ж/П КОНСОЛЬ

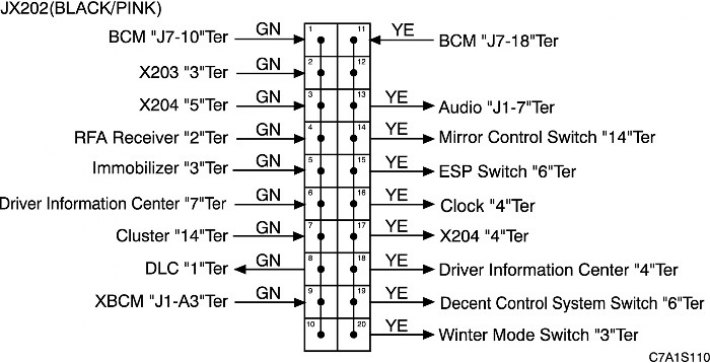

г. КОНТАКТНАЯ КОЛОДКА

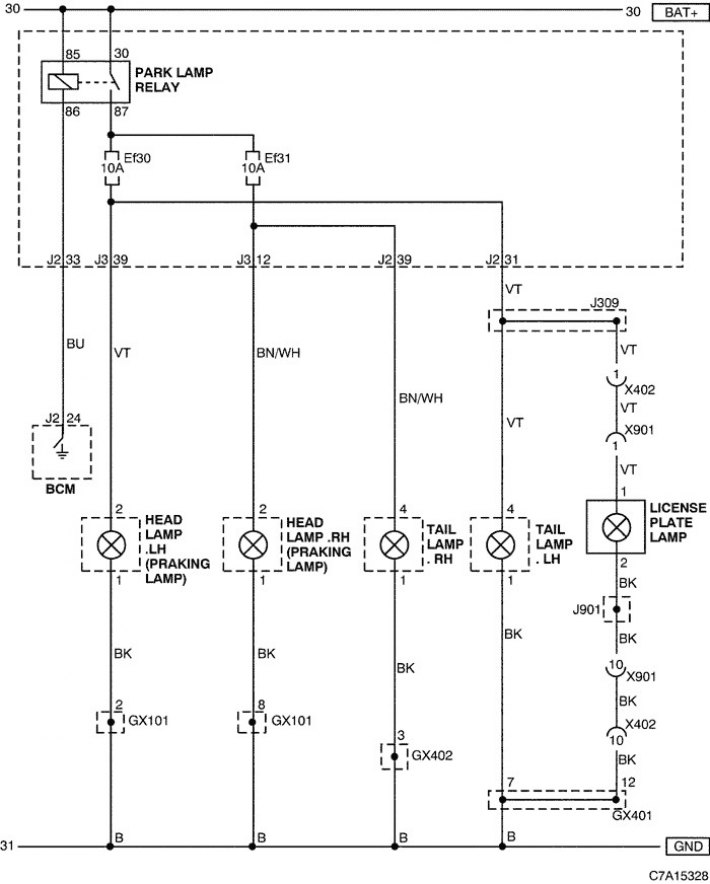

2) ЦЕПЬ ЛАМПЫ (НОМЕРНОЙ ЗНАК И ПЕРЕДНИЕ/ЗАДНИЕ СТОЯНОЧНЫЕ ОГНИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X402 (18-контактный, бесцветный) | Задняя откидная дверь - кузов | За левой задней стойкой |
| X901 (18-контактный, бесцветный) | Задняя откидная дверь - JPR задней откидной двери | За сиденьем "2" |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |
| GX402 (черный/серый) | Кузов | Правая сторона багажника |

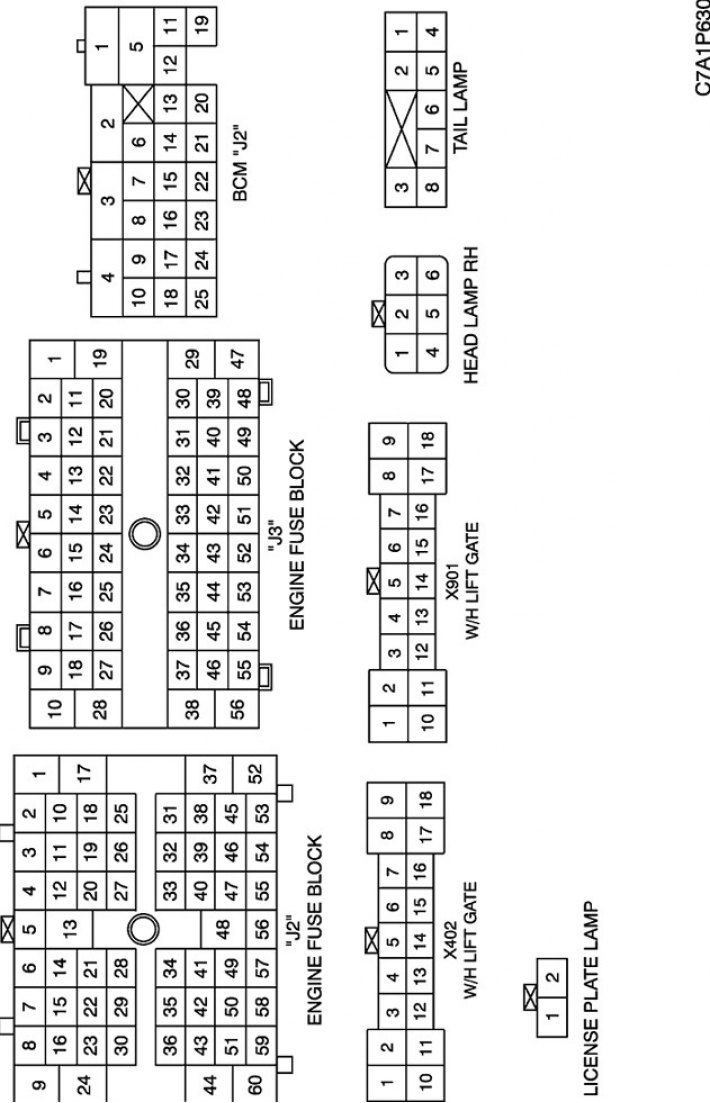

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

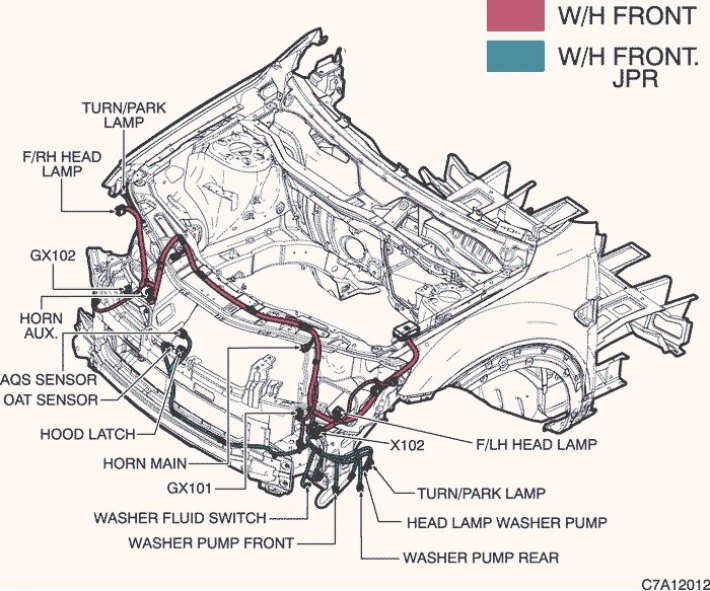

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

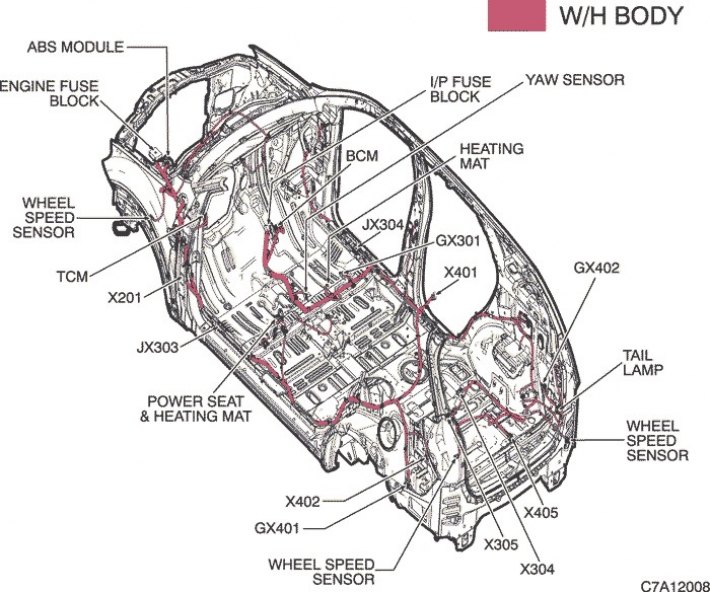

Ж/П КУЗОВ
