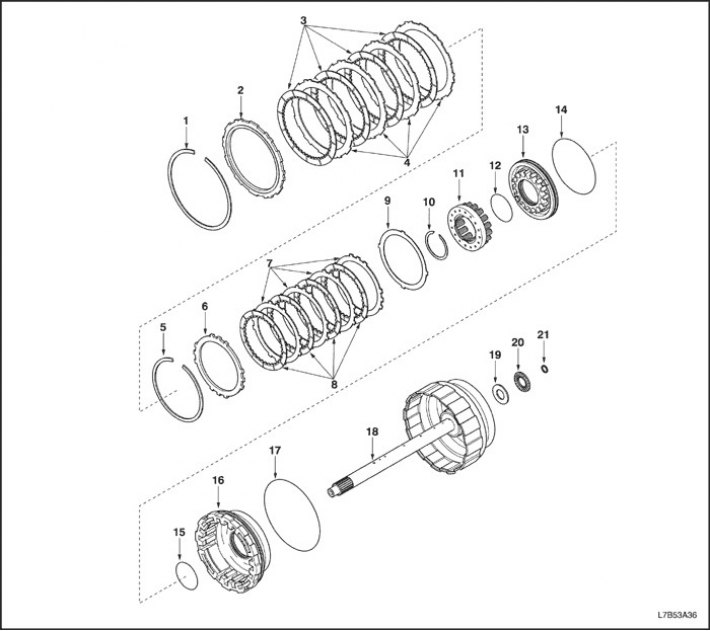

Муфта переднего хода (C1) и муфта прямой передачи (C2) (Chevrolet Captiva 1)

1. Упорное кольцо
2. Фланец муфты переднего хода (C1)
3. Диск муфты переднего хода (C1)
4. Пластина муфты переднего хода (C1)
5. Упорное кольцо
6. Фланец муфты прямой передачи (C2)
7. Пластина муфты прямой передачи (C2)
8. Диск муфты прямой передачи (C2)
9. Упругий диск муфты прямой передачи (C2)
10. Упорное кольцо
11. Возвратная пружина
12. Уплотнительное кольцо
13. Поршень муфты прямой передачи (C2)
14. Уплотнительное кольцо
15. Уплотнительное кольцо
16. Поршень муфты переднего хода (C1)
17. Уплотнительное кольцо
18. Первичный вал в сборе
19. Обойма упорного подшипника
20. Упорный подшипник
21. Уплотнительное кольцо
