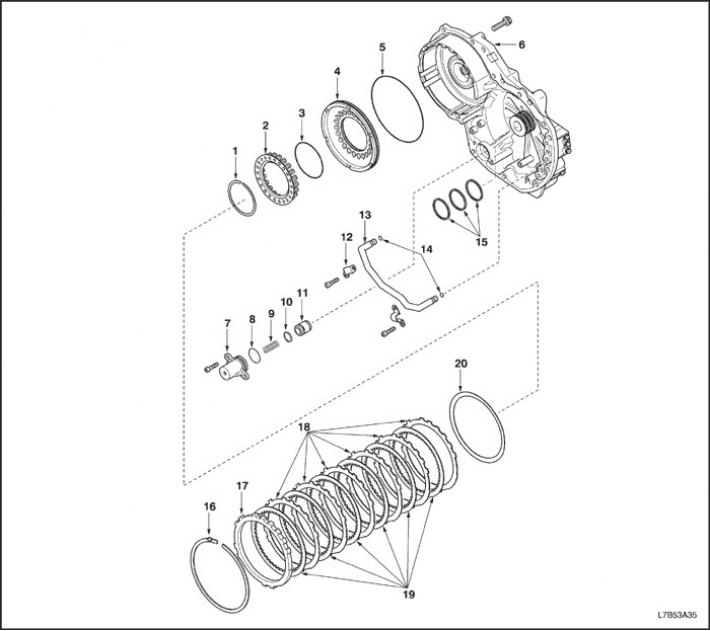

Задний картер и тормоз B5 (Chevrolet Captiva 1)

1. Упорное кольцо
2. Возвратная пружина тормоза B5
3. Уплотнительное кольцо
4. Поршень тормоза B5
5. Уплотнительное кольцо
6. Задний картер
7. Крышка аккумулятора
8. Уплотнительное кольцо
9. Пружина
10. Уплотнительное кольцо
11. Поршень аккумулятора муфты переднего хода (C1)
12. Хомут
13. Трубка подвода к муфте понижающей передачи (C3)
14. Уплотнительное кольцо
15. Уплотнительное кольцо
16. Упорное кольцо
17. Фланец B5
18. Пластина B5
19. Диск B5
20. Упругий диск B5
