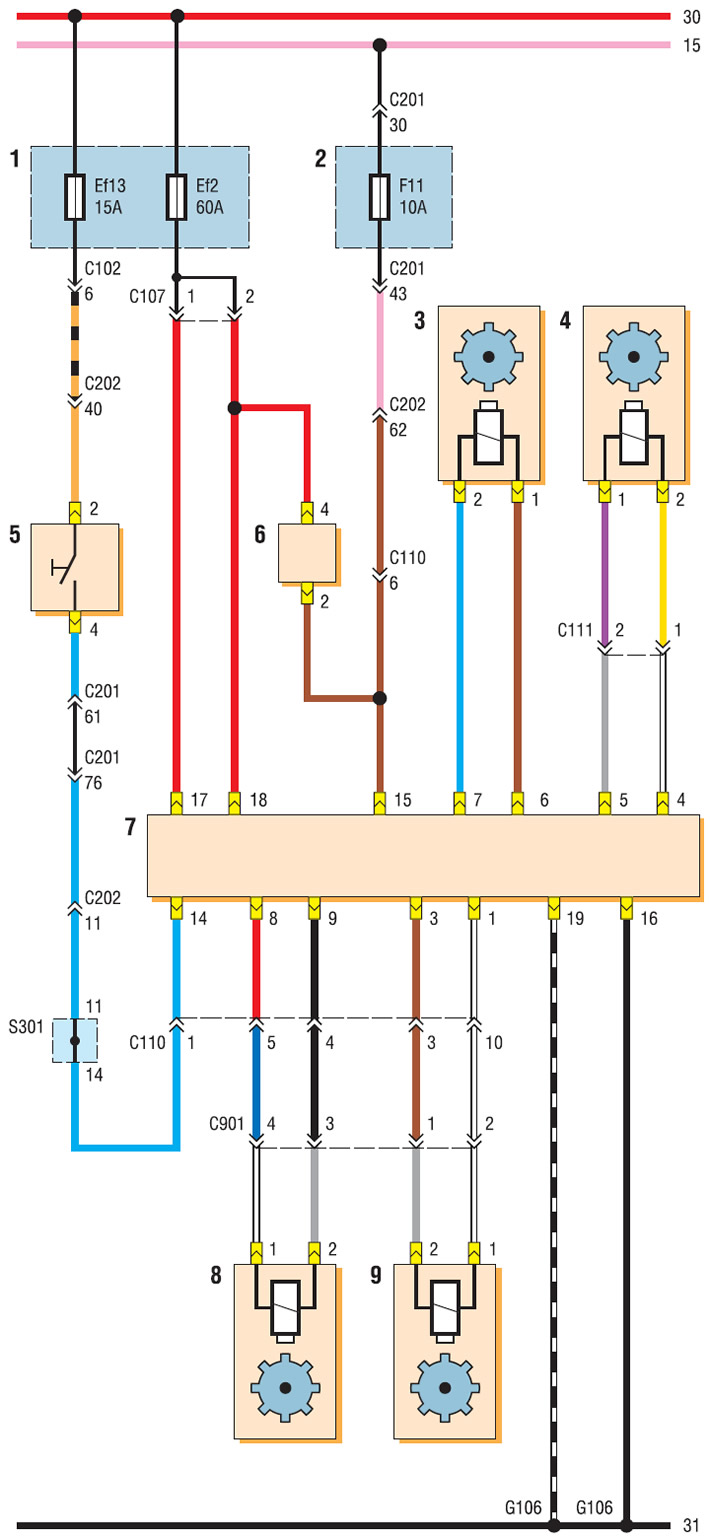

Схема соединений блока управления ABS (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — датчик частоты вращения левого переднего колеса; 4 — датчик частоты вращения правого переднего колеса; 5 — выключатель сигналов торможения; 6 — диагностический разъем ABS; 7 — блок управления ABS; 8 — датчик вращения левого заднего колеса; 9 — датчик вращения правого заднего колеса

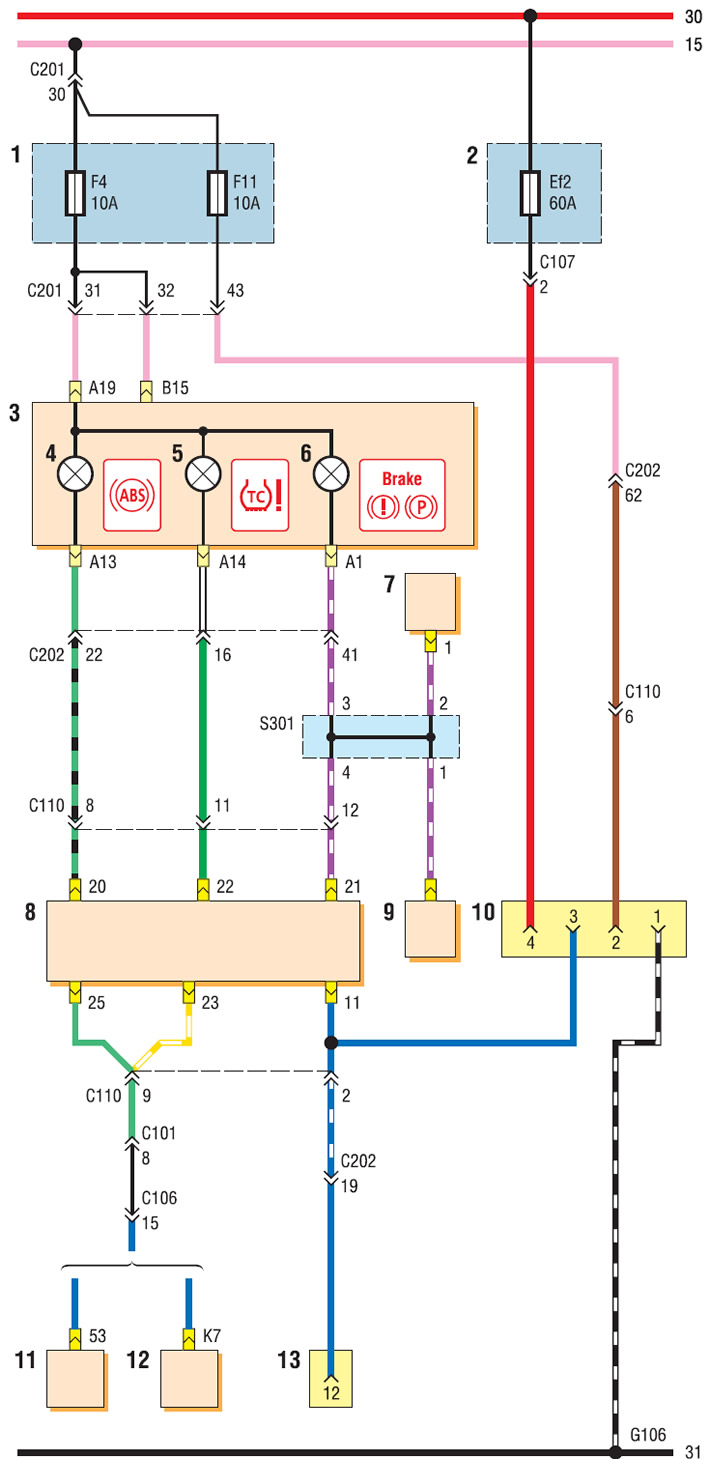

Схема соединений блока управления ABS (окончание): 1 — монтажный блок предохранителей в салоне; 2 — монтажный блок реле и предохранителей в моторном отсеке; 3 — комбинация приборов; 4 — сигнализатор неисправности ABS; 5 — сигнализатор неисправности антипробуксовочной системы; 6 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 7 — датчик уровня тормозной жидкости; 8 — блок управления ABS; 9 — выключатель сигнализатора стояночного тормоза; 10 — диагностический разъем ABS; 11 — ЭБУ Sirius D4; 12 — ЭБУ MR-140; 13 — диагностический разъем
