Схема включения указателей поворотов и аварийной сигнализации (Chevrolet Lacetti J200)

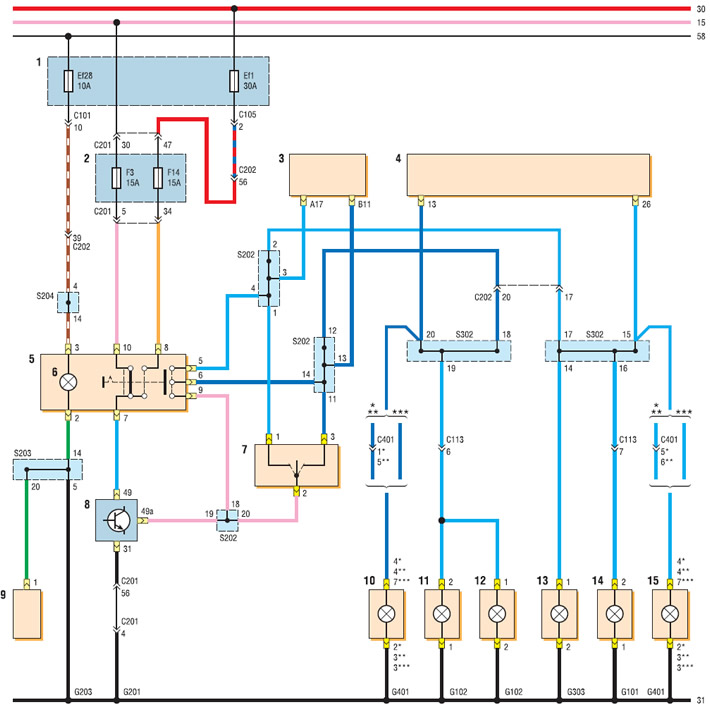

Схема включения указателей поворотов и аварийной сигнализации: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — блок управления автомобильной противоугонной сигнализацией; 5 — выключатель аварийной сигнализации; 6 — лампа подсветки выключателя; 7 — выключатель указателей поворотов в левом подрулевом переключателе; 8 — реле указателей поворотов; 9 — регулятор яркости подсветки приборов; 10 — лампа указателя поворота в правом заднем фонаре; 11 — лампа указателя поворота в правой блок-фаре; 12 — лампа правого бокового указателя поворота; 13 — лампа левого бокового указателя поворота; 14 — лампа указателя поворота в левой блок-фаре; 15 — лампа указателя поворота в левом заднем фонаре
