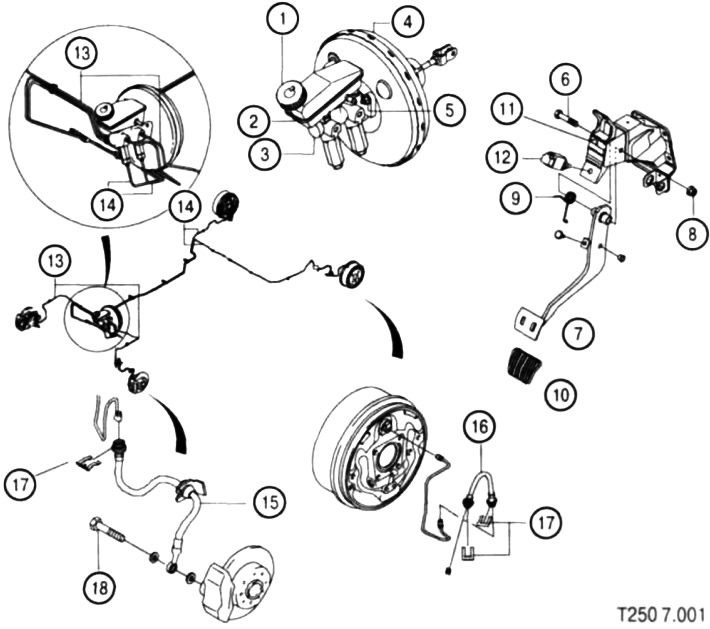

Устройство тормозной системы (без ABS)

            0


  • 1. Пробка заливного отверстия питающего бачка гидравлической системы тормозов.
  • 2. Питающий бачок гидравлической системы
  • 3. Главный тормозной цилиндр (ГТЦ)
  • 4. Вакуумный усилитель
  • 5. Гайка крепления ГТЦ к вакуумному усилителю
  • 6. Болт-ось педали тормоза
  • 7. Педаль
  • 8. Гайка болта-оси педали тормоза
  • 9. Возвратная пружина педали
  • 10. Резиновая накладка педали
  • 11. Кронштейн педали тормоза
  • 12. Выключатель стоп-сигнала
  • 13. Передние тормозные трубки
  • 14. Трубки задних тормозов
  • 15. Шланг переднего тормоза
  • 16. Шланг заднего тормоза
  • 17. Фиксирующие скобы тормозных шлангов
  • 18. Полый винт крепления тормозного шланга к переднему тормозному цилиндру
