Система впуска воздуха

            0

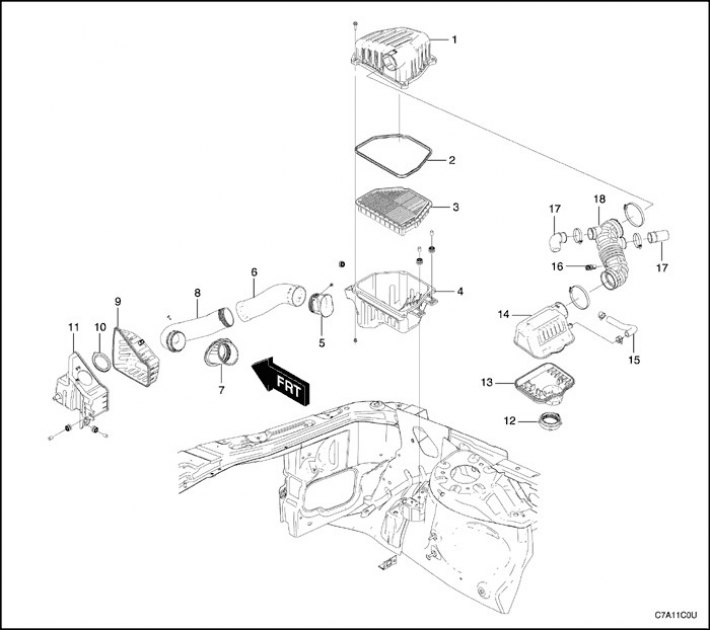

1. Верхняя оболочка воздухоочистителя
2. Уплотнительный элемент воздушного фильтра
3. Элемент воздушного фильтра
4. Нижний корпус воздухоочистителя
5. Приемный патрубок воздушного фильтра в сборе
6. Нижний трубопровод впускаемого воздуха
7. Уплотнитель трубопровода резонатора воздушного фильтра
8. Узел трубопровода резонатора воздушного фильтра
9. Передний резонатор воздушного фильтра
10. Уплотнитель резонатора воздушного фильтра
11. Задний резонатор воздушного фильтра
12. Уплотнитель резонатора выпускного шланга воздушного фильтра
13. Нижний корпус резонатора выпускного шланга воздушного фильтра
14. Верхний корпус резонатора выпускного шланга воздушного фильтра
15. Шланг принудительной вентиляции картера
16. Датчик температуры впускного воздуха (IAT)
17. Трубка резонатора выпускного шланга воздушного фильтра
