Разборка вала переключения передач

            0

Порядок разборки



Важно: Заметить ориентацию рулонного штифта перед тем, как его вынимать.

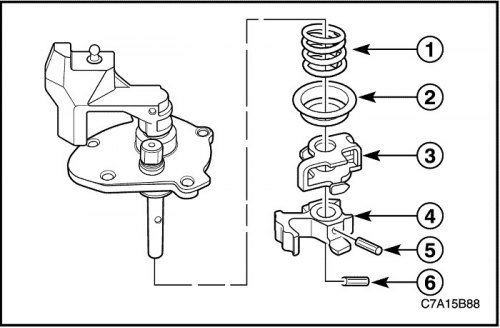

1. Снять рулонный штифт (6). Выбросить рулонный штифт.



2. Снять рулонный штифт (5). Выбросить рулонный штифт.

3. Снять защелку рычага выбора передач (3).

4. Снять палец рычага выбора передач (4).

5. Извлечь гнездо наружной пружины (2).

6. Снять нажимную пружину 5-й передачи/заднего хода (1).

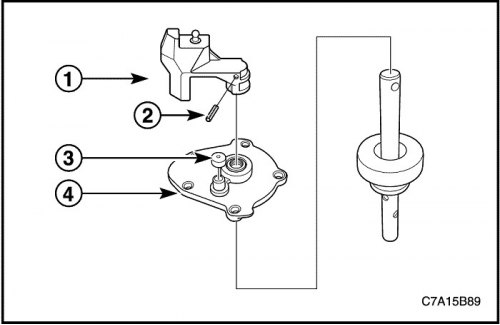

7. Снять рулонный штифт (2). Выбросить рулонный штифт.

8. Снять рычаг механизма выбора передач (1).

9. Снять крышку вентиляционного отверстия (3).

10. Снять кожух переключения передач (4).

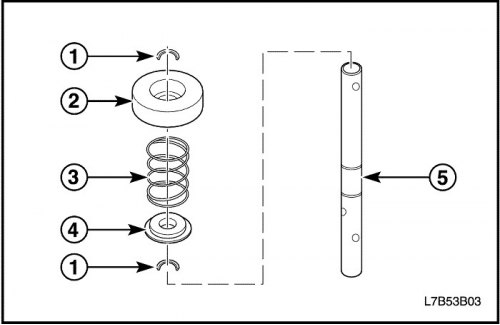

11. Снять стопорные кольца (1). Выбросить стопорные кольца.

12. Извлечь гнездо внутренней пружины (2).

13. Снять нажимную пружину 1-й/2-й передачи (3).

14. Снять уголковый диск (4) с тяги переключения передач (5).



15. Промыть все компоненты в подходящем растворе.

16. Проверить все компоненты на наличие следов износа или повреждений.
