Сборка картера заднего выходного привода

            0

Необходимое оборудование


  • DT-48075 Приспособление для установки уплотнения вторичного вала
  • DT-48077 Приспособление для установки маслоотражателя вторичного вала
  • J-08614-A Оправка и съемник зубчатого фланца
  • J-29873 Ключ для распылительных форсунок (30 мм)
  • J-5590 Приспособление для установки обоймы подшипника сателлита - сзади

Порядок разборки

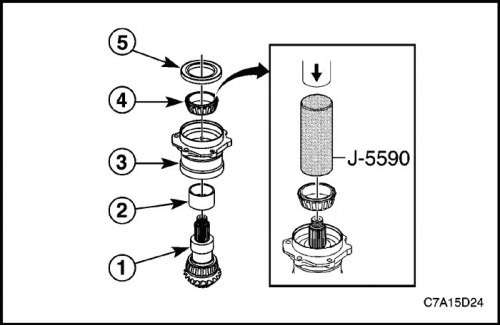

1. Установить сепаратор подшипника (2) на задний вторичный вал (1) раздаточной коробки.



2. Используя пресс с J-5590, установить картер (3) и подшипник (4) на вторичный вал.

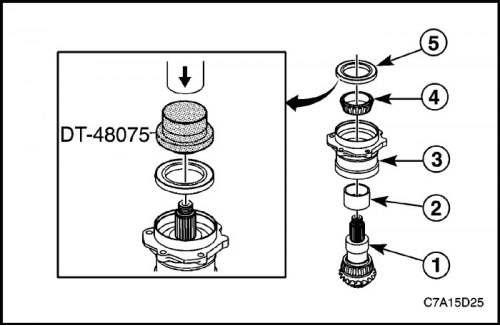

3. Используя пресс с DT-48075, установить уплотнение (5) вторичного вала раздаточной коробки.

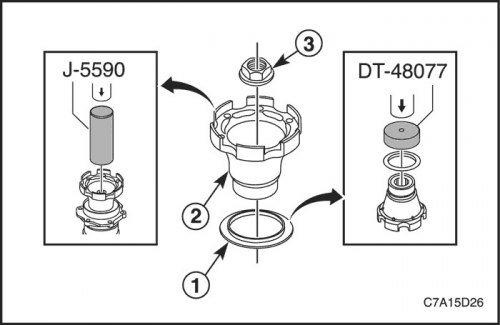

4. Используя пресс с DT-48077, установить маслоотражатель (1) заднего вторичного вала раздаточной коробки на фланец (2).


5. Используя пресс с J-5590, установить фланец (2) заднего вторичного вала раздаточной коробки.

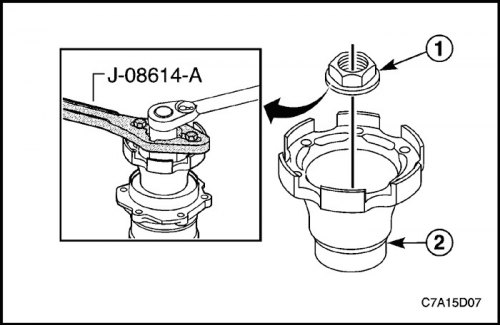

6. Установить J-08614-A на фланец (2) заднего вторичного вала.

7. Используя ключ с трещоткой с насадкой на 30 мм или J-29873, установить гайку (1) шестерни заднего выходного привода раздаточной коробки.

Затянуть

Затянуть гайку (1) шестерни заднего выходного привода раздаточной коробки моментом 235 Н·м (173 фунт-фута).
