Общее описание и работа дистанционной противоугонной системы (Chevrolet Captiva 1)

Программирование пульта

Важно: Все пульты, которые должны распознаваться приемником замка двери с дистанционным управлением (RCDLR), должны быть запрограммированы в одной последовательности программирования. Если система переключена в режим программирования, она удалит все ранее запрограммированные пульты управления по получении сигнала программирования с первого пульта управления. Можно запрограммировать до 4 пультов управления. Не эксплуатировать и не программировать пульты дистанционного управления, если близко находятся другие автомобили, которые тоже находятся в режиме программирования системы дистанционного управления замками. Это предохраняет программирование передатчиков несоответствующих автомобилей.

1. Установить диагностический прибор.

2. В главном меню диагностического прибора выбрать систему сервисного программирования, затем выполнить инструкции на экране.

Важно: Диагностический прибор должен оставаться подключенным до тех пор, пока не будут запрограммированы все пульты.

3. Одновременно нажать и удерживать кнопки LOCK (ЗАПЕРЕТЬ) и UNLOCK (ОТПЕРЕТЬ) на пульте дистанционного управления. По истечении 5 секунд диагностический прибор покажет, что пульт дистанционного управления запрограммирован.



4. Повторить предыдущий пункт, чтобы запрограммировать до 4 пультов.

5. Отключить диагностический прибор.

6. Проверить функционирование пульта дистанционного управления, чтобы убедиться в том, что система работает правильно.

Система дистанционного управления замками

Система дистанционного управления замками представляет собой вспомогательное устройство отпирания автомобиля. Система дистанционного управления замками используется в сочетании с ключом дверного замка. Работа системы может быть нарушена из-за радиочастотных излучений и разряженных батарей.

Система дистанционного управления замками позволяет управлять следующими устройствами:

• Дверные замки, включая задний отсек
• Лампы подсветки входа
• Тревожная сигнализация

В состав системы дистанционного управления замками входят следующие части:

• Передатчики
• Приемник замка двери с дистанционным управлением (RCDLR). Блок RCDLR обменивается данными с контроллером кузова (BCM) через последовательный канал передачи данных системы дистанционного управления замками. При нажатии кнопки на пульте управления посылается сигнал на приемник RCDLR. Приемник RCDLR посылает запрос на контроллер BCM, который выполняет соответствующую функцию.

Приемник RCDLR связан с контроллером кузова (BCM) посредством последовательной линии связи системы дистанционного управления замками. При нажатии кнопки на пульте управления посылается сигнал на приемник RCDLR. Приемник RCDLR посылает запрос на контроллер BCM, который выполняет соответствующую функцию.

Отпирание только двери водителя

Кратковременно нажать кнопку UNLOCK (ОТПЕРЕТЬ), чтобы выполнить следующие функции:

• Отпереть только дверь водителя.
• Включить светильники салона на заранее установленное время или до тех пор, пока не будет включено зажигание. Приемник RCDLR связан с контроллером кузова (BCM) посредством последовательной линии связи системы дистанционного управления замками. При нажатии кнопки на пульте управления посылается сигнал на приемник RCDLR. Приемник RCDLR посылает запрос на контроллер BCM, который выполняет соответствующую функцию.
• Включить стояночные огни в режиме мигания.

Отпереть все двери - вторая операция

Кратковременно нажать кнопку UNLOCK второй раз в течение 2 секунд после первого нажатия, чтобы выполнить следующие функции:

• Отпереть остальные двери.
• Включить светильники салона на заданное время или до включения зажигания.
• Включить стояночные огни в режиме мигания.

Сигнализация также включается, если входной сигнал зажигания изменяется на подаваемое аккумуляторной батареей напряжение до момента возникновения одного из следующих условий:

• От передатчика получено сообщение UNLOCK (отпереть).
• Контрольный переключатель передней двери или задней торцевой двери показывают работу ключей.
• Сигнализация также включается, если противоугонная функция поставлена на сигнализацию и ультразвуковой датчик (по отдельному заказу) обнаруживает перемещение внутри автомобиля до того, как контрольный переключатель передней двери или задней торцевой двери показал работу ключей.

Запирание всех дверей

Нажать кнопку LOCK (ЗАПЕРЕТЬ), чтобы выполнить следующие функции:

• Запереть все двери.
• Немедленно погасить все светильники салона.
• Подать кратковременный звуковой сигнал, если кнопка LOCK будет нажата второй раз в течение 5 секунд.

Отпирание задней откидной двери

Один раз нажать кнопку отпирания задней откидной двери, чтобы выполнить следующие функции:

• Отпереть заднюю откидную дверь.
• Включить светильники салона на заранее установленное время или до тех пор, пока не будет включено зажигание.

Тревожная сигнализация

При нажатии кнопки тревожной сигнализации выполняются следующие функции:

• Включает светильники салона
• Включает клаксон в импульсном режиме
• Включает фары в режиме мигания
• Включает стояночные огни в режиме мигания

Тревожная сигнализация продолжается в течение установленного периода времени или до наступления одного из следующих событий:

• Повторно нажимается кнопка тревожной сигнализации.
• Замок зажигания поворачивается в положение RUN (РАБОТА) действительным ключом.

Предупреждение о разряженной батарее в пульте дистанционного управления замками

На информационном центре водителя загорится предупредительная лампа, если батарея пульта дистанционного управления будет разряжена.

Индикация неисправности или предупреждения

В системе дистанционного управления замками используется технология изменяющихся кодов. Технология изменяющихся кодов не позволяет кому-либо записать сообщение, отправленное с пульта управления, и использовать это сообщение для получения доступа к автомобилю. Термин "изменяющийся код" относится к методу передачи и приема сигналов в системе дистанционного управления замками. Пульт управления посылает сигнал каждый раз в другом порядке. Пульт управления и приемник RCDLR синхронизируются в определенном порядке. Если запрограммированный пульт управления посылает сигнал не в том порядке, в котором ожидает приемник RCDLR, значит, пульт управления потерял синхронизацию. Это случается после 256 нажатий любой кнопки пульта управления при нахождении вне рабочей действия системы автомобиля.

Специальные инструменты

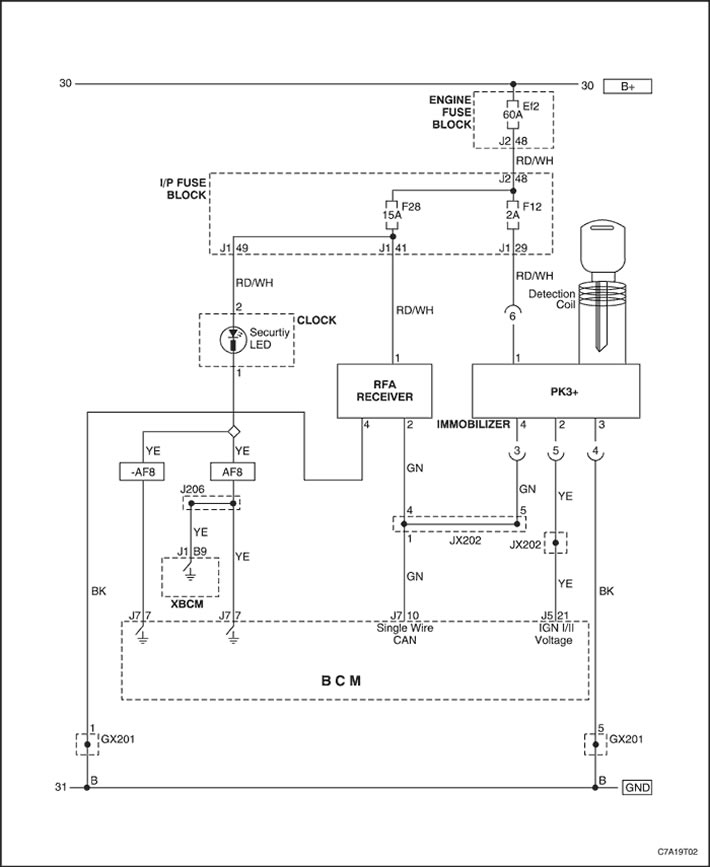

Схемы дистанционного управления замками с противоугонной системой
