Принципиальные и монтажные схемы системы освещения (Chevrolet Captiva 1)

Электрическая схема фар

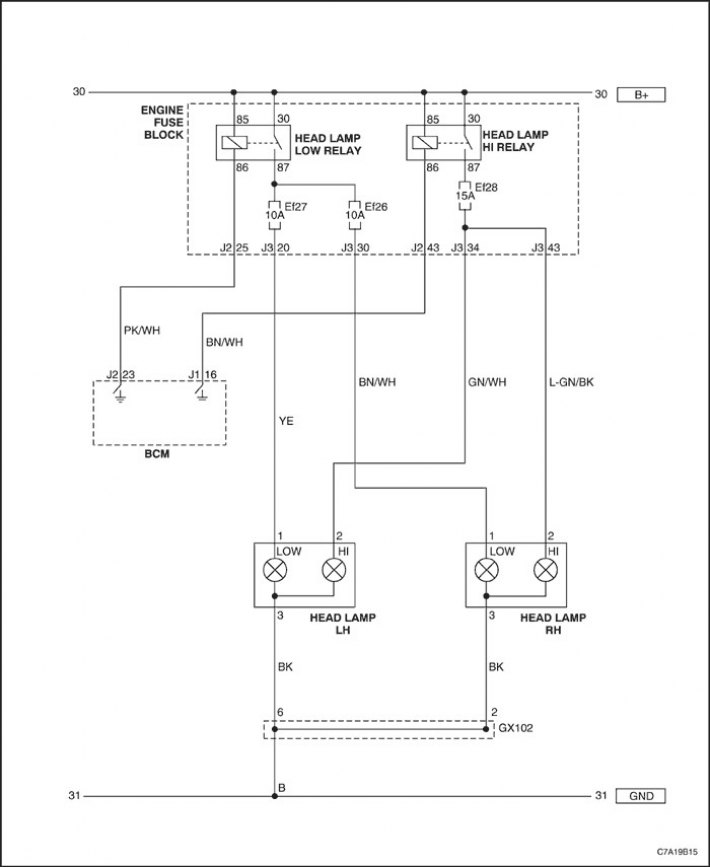

1) Без регулирования положения фар

2) С регулированием положения фар

Электрическая схема выключателя фар

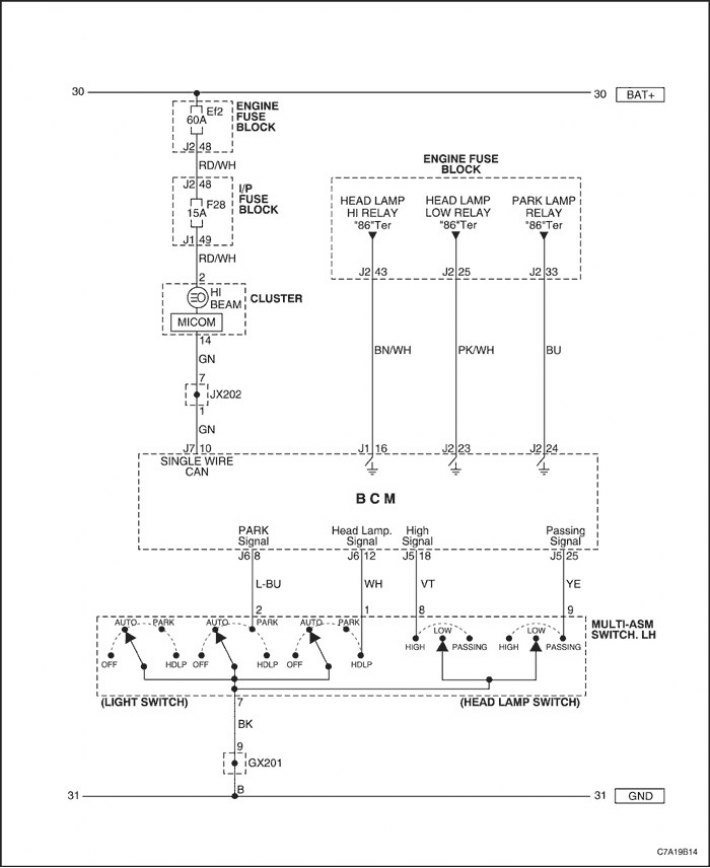

1) Без автоматического освещения

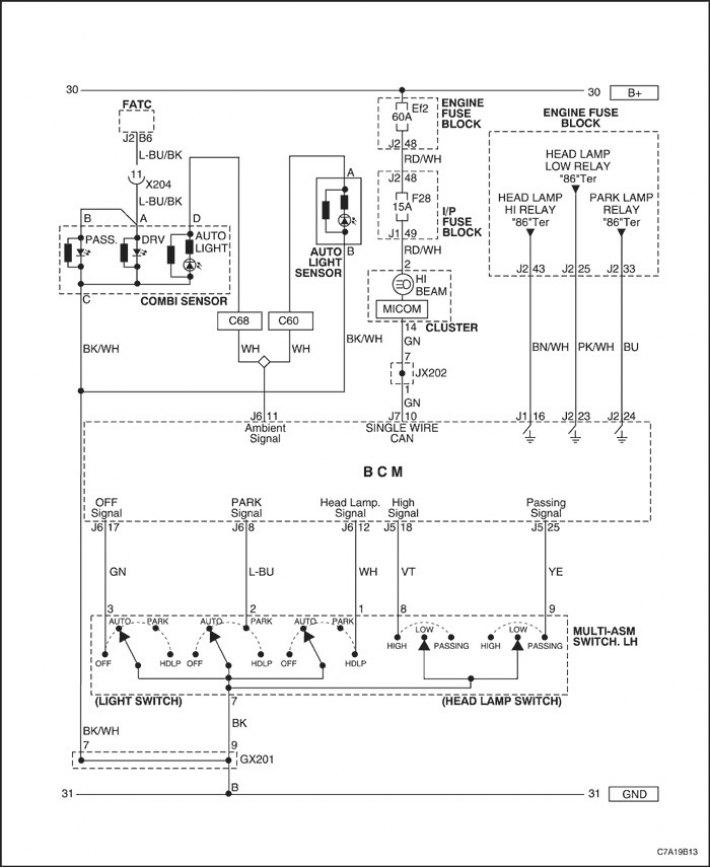

2) С автоматическим освещением

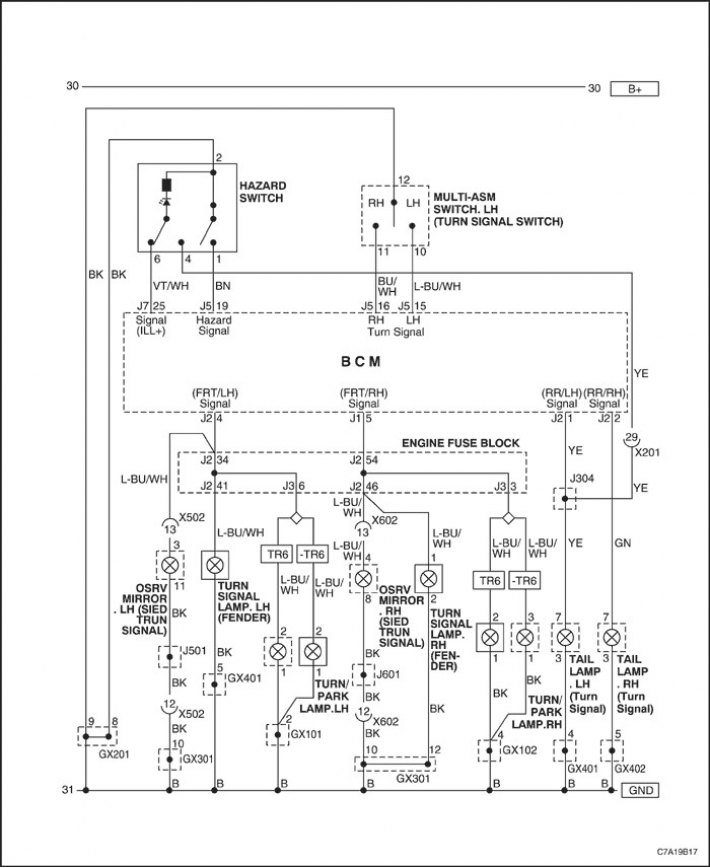

Цепь аварийной световой сигнализации и указателей поворота

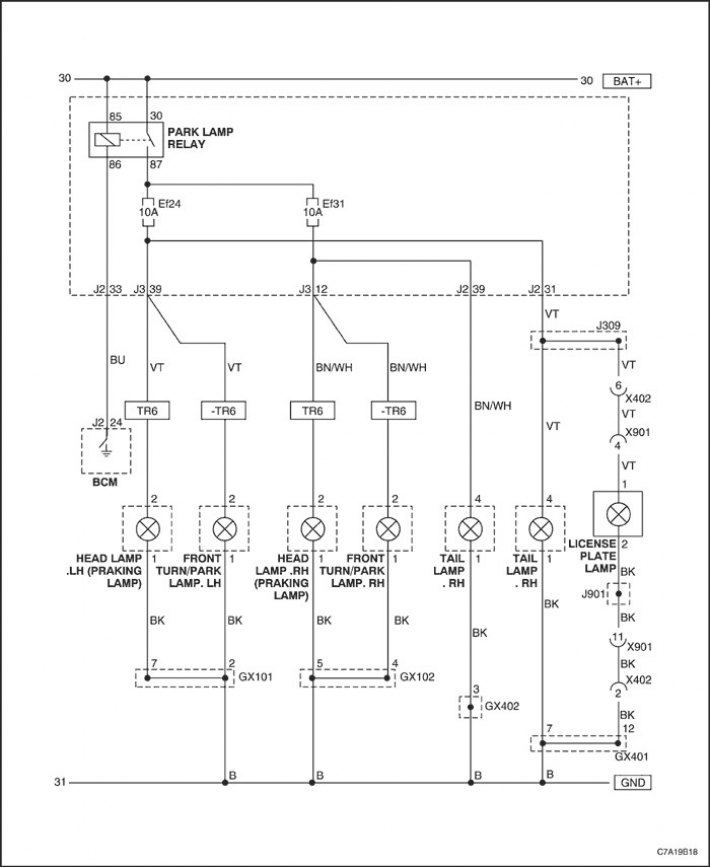

Цепь стояночных и задних габаритных огней

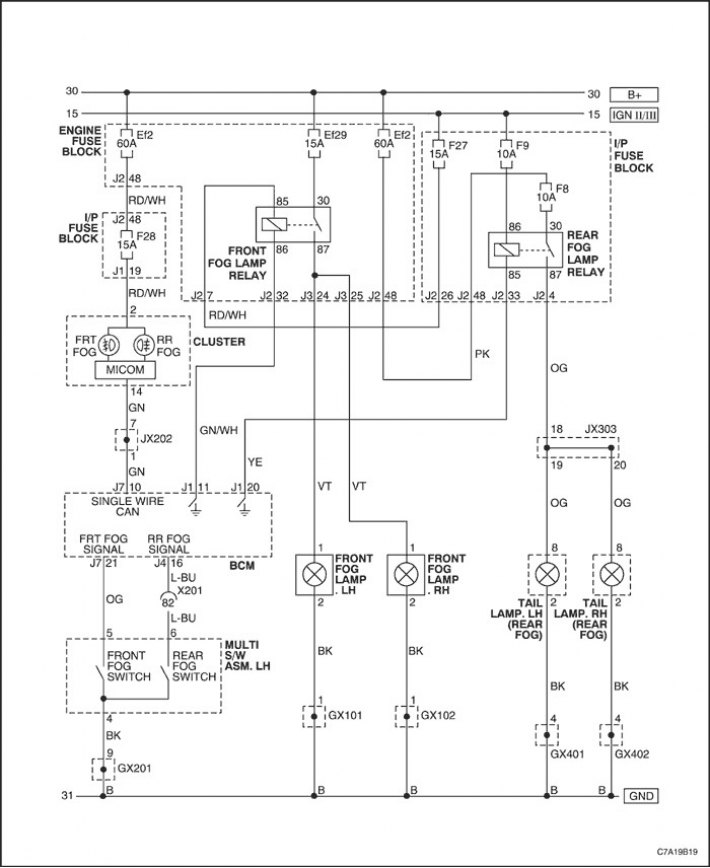

Цепь задних противотуманных фонарей

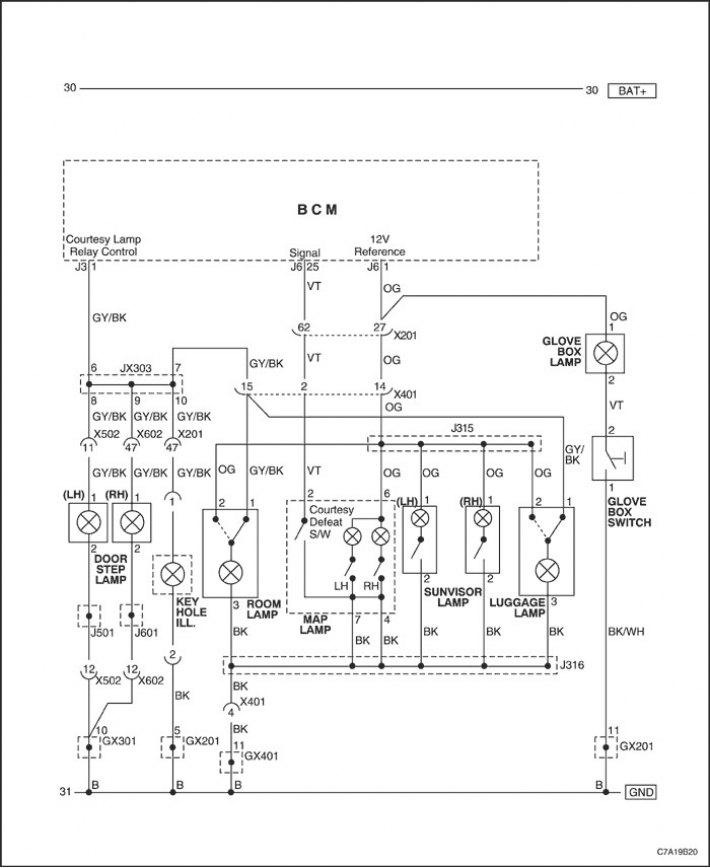

Цепь освещения входа

Цепь стоп-сигнала и фонарей заднего хода

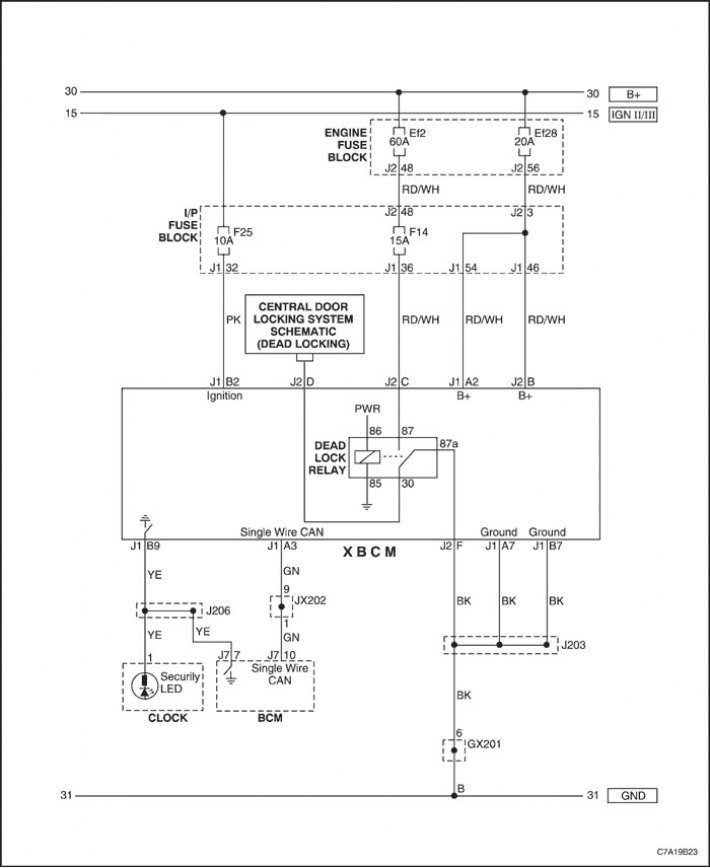

Цепь X-BCM
