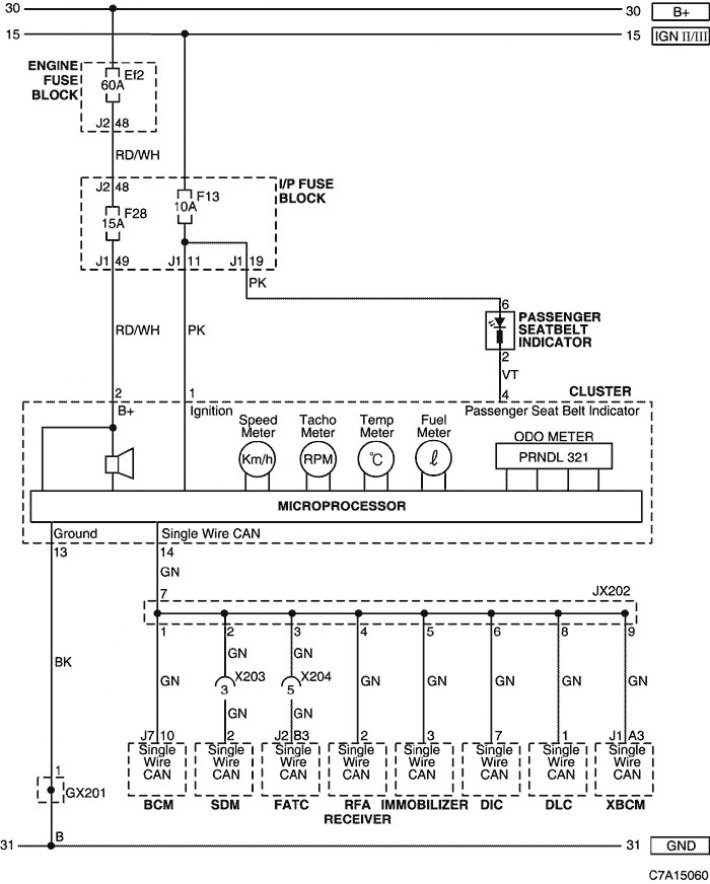

1) Цепь указателя температуры, тахометра, указателя уровня топлива, счетчика пробега, спидометра, индикатора ремня безопасности пассажира и однопроводной шины CAN
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X203 (6-контактн., бесцветный) | Приборная панель - подушка безопасности | Внизу напольной консоли |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

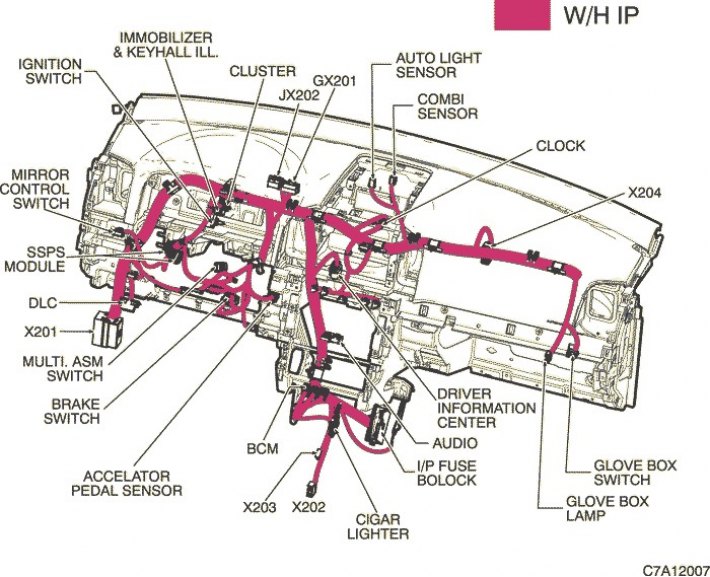

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

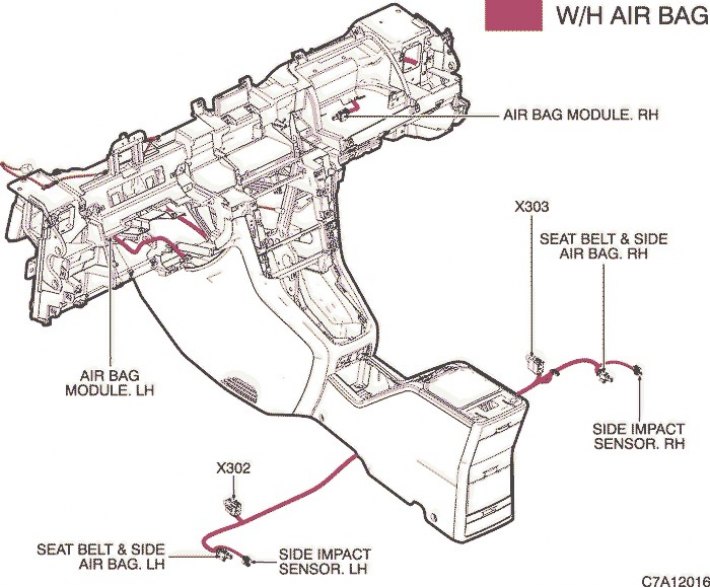

Ж/П ПОДУШКА БЕЗОПАСНОСТИ

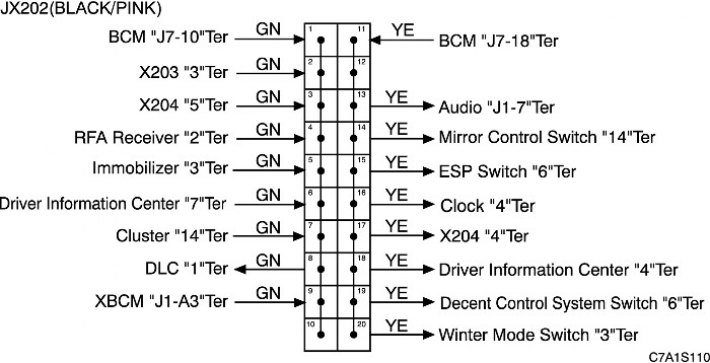

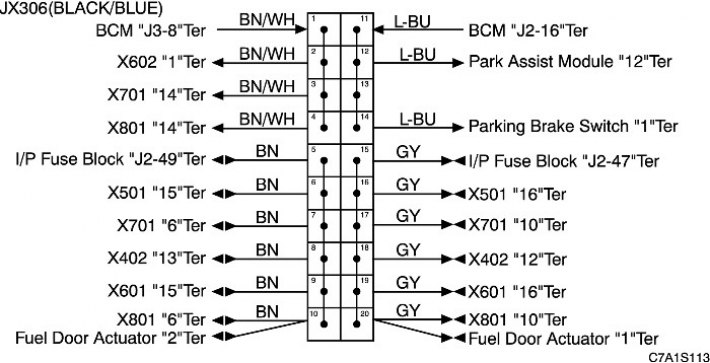

г. КОНТАКТНАЯ КОЛОДКА

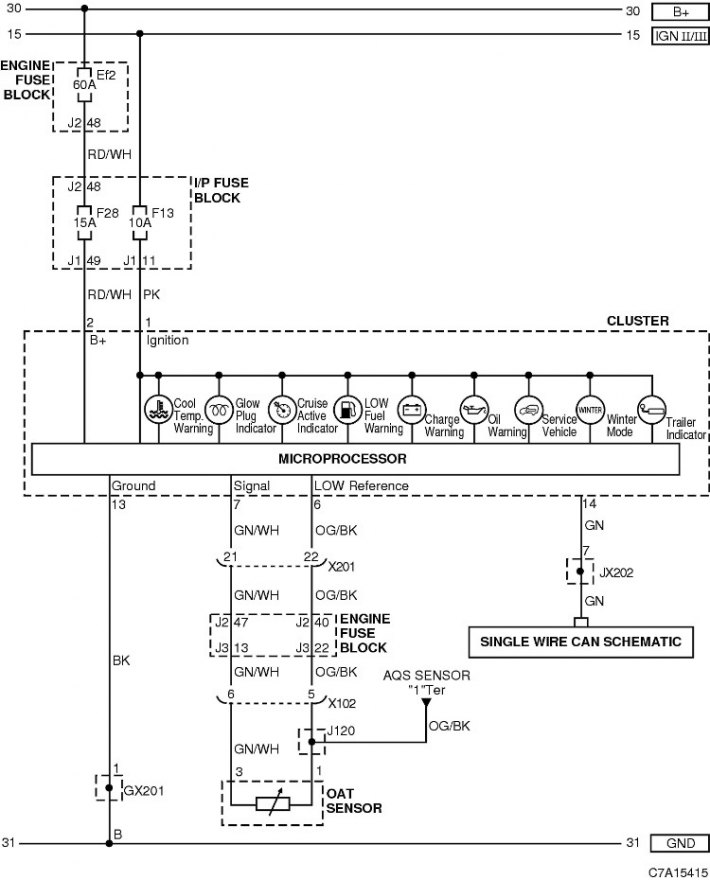

2) Цепь предупреждающей лампы (температура охлаждения, низкий уровень топлива, зарядка, масло, техобслуживание автомобиля), индикаторов (система поддержания скорости в действии, свечи предпускового подогрева, зимний режим и прицеп) и датчика температуры наружного воздуха (OAT)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X102 (12-контактн., черный) | JPR передней части кузова - передняя часть кузова | За левой фарой |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

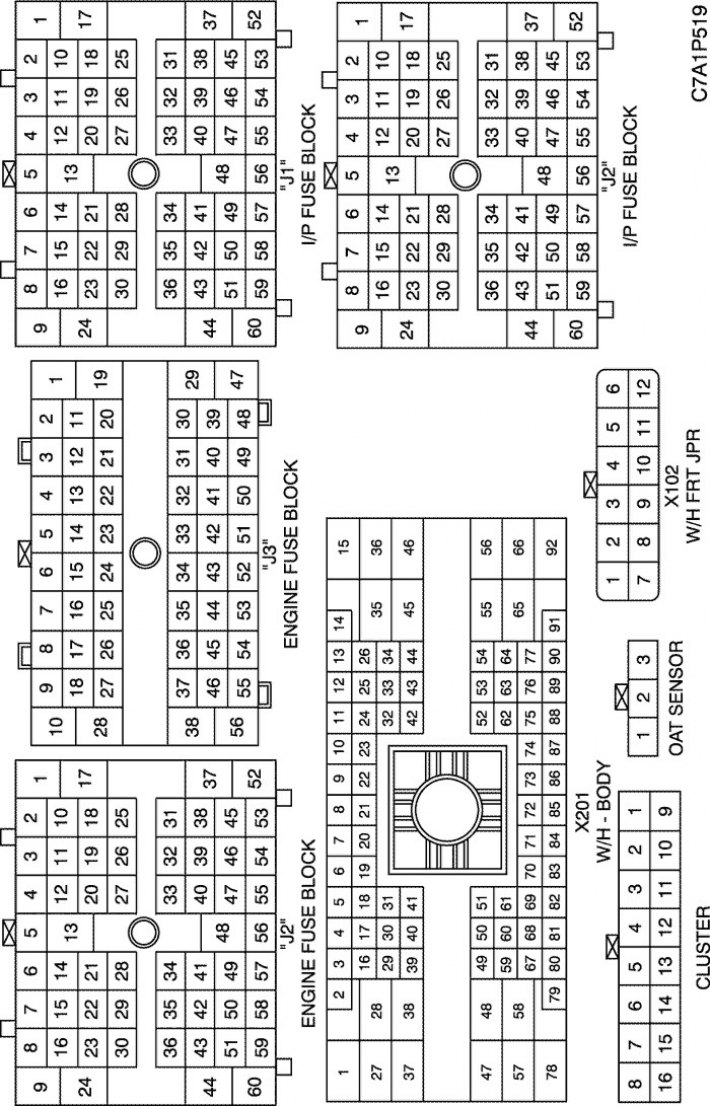

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

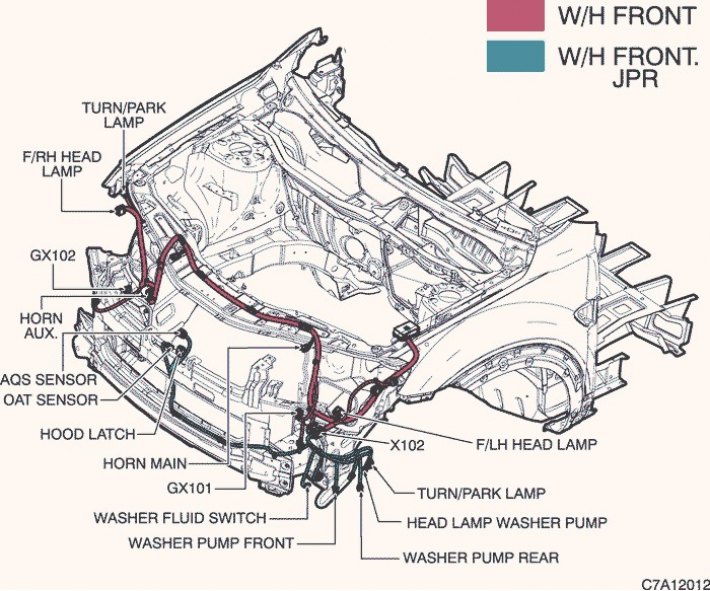

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
г. КОНТАКТНАЯ КОЛОДКА

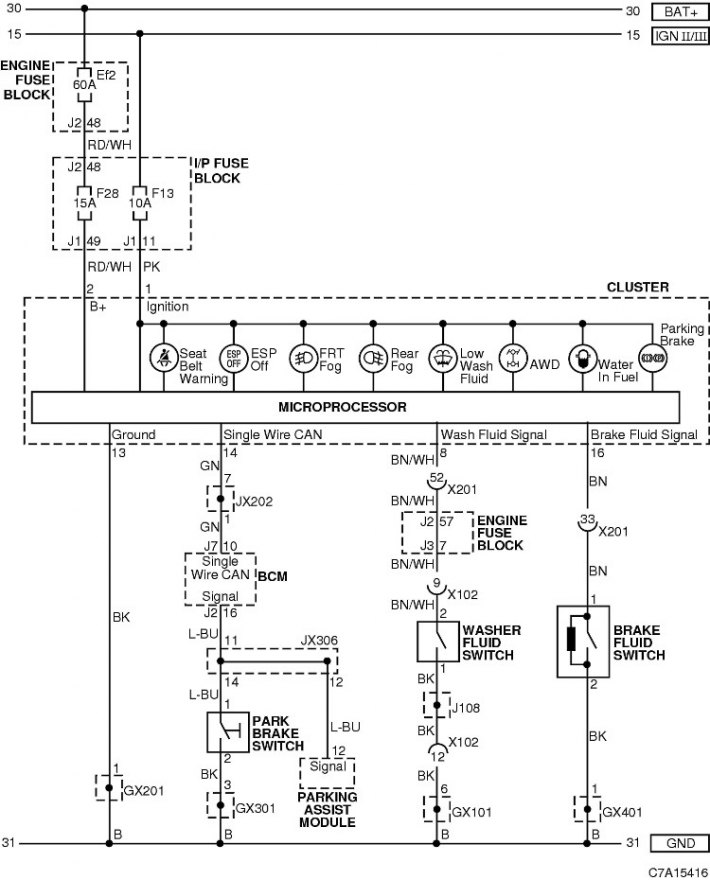

3) Цепь предупреждающей лампы (непристегнутый ремень безопасности, низкий уровень омывающей жидкости, вода в топливе, полный привод (AWD), стояночный тормоз), индикаторной лампы (электронная система курсовой устойчивости (ESP) отключена, передние/задние противотуманные фонари)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X102 (12-контактн., черный) | JPR передней части кузова - передняя часть кузова | За левой фарой |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |

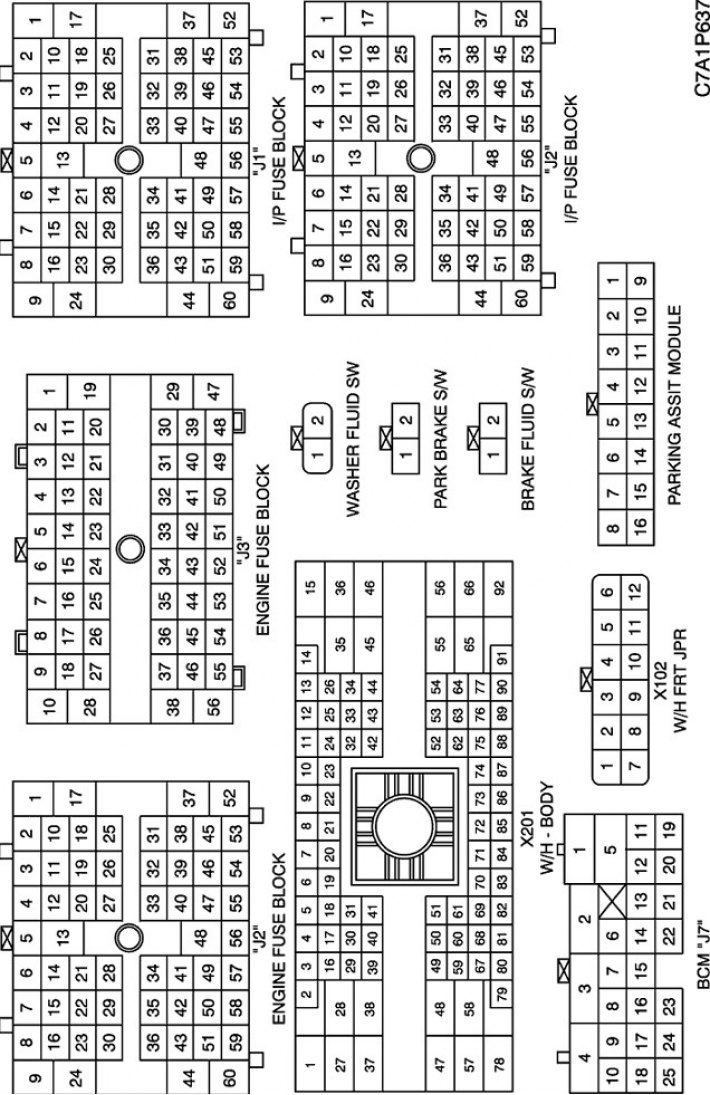

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

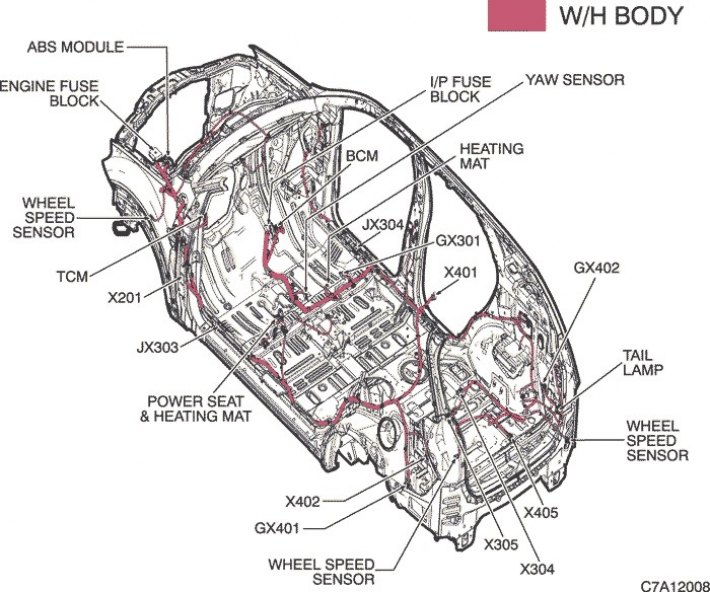

Ж/П КУЗОВ
г. КОНТАКТНАЯ КОЛОДКА

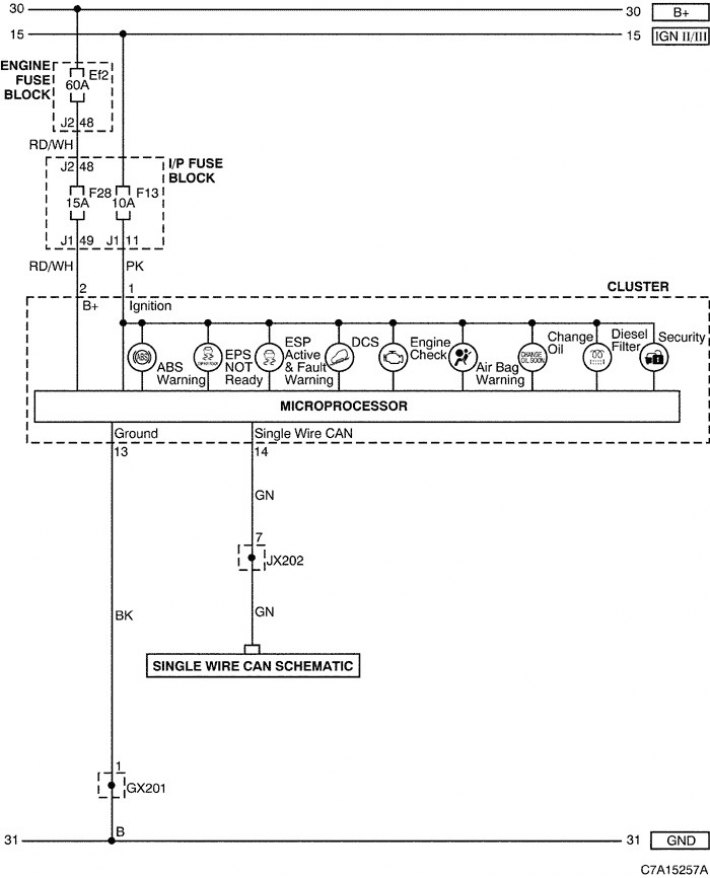

4) Цепь предупреждающей лампы (АБС, электронная система курсовой устойчивости (ESP) в действии и неисправна, проверка двигателя, подушка безопасности, смена масла), ламп индикаторов (электронная система курсовой устойчивости (ESP) не готова, система DCS, дизельный фильтр)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

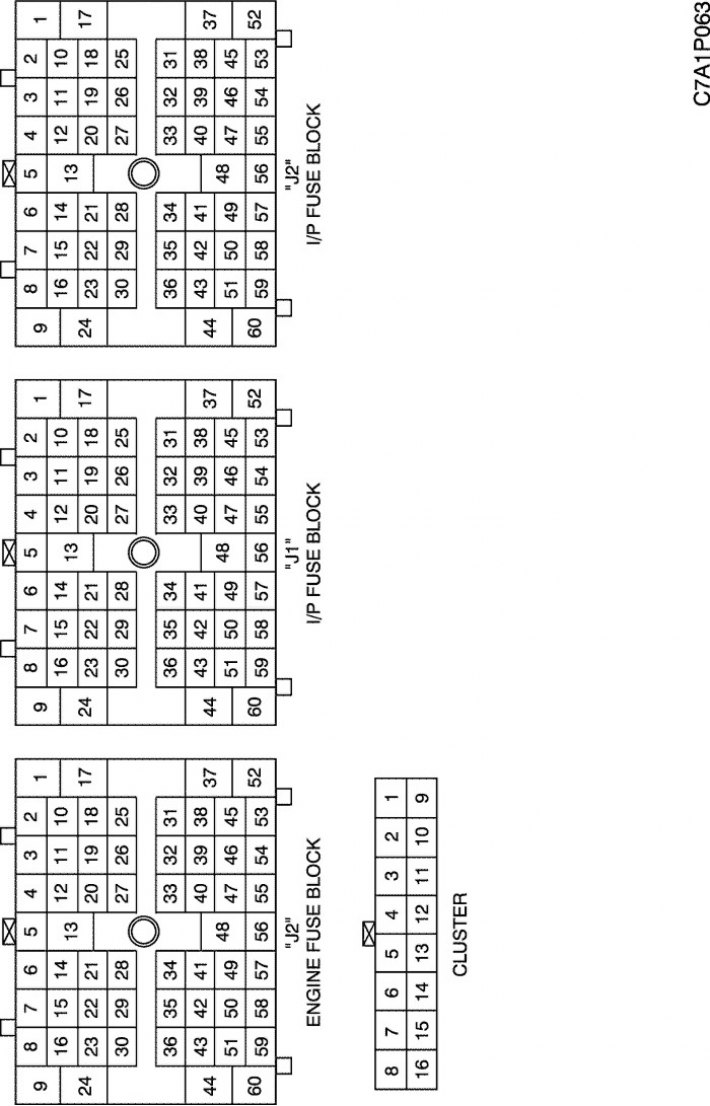

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА

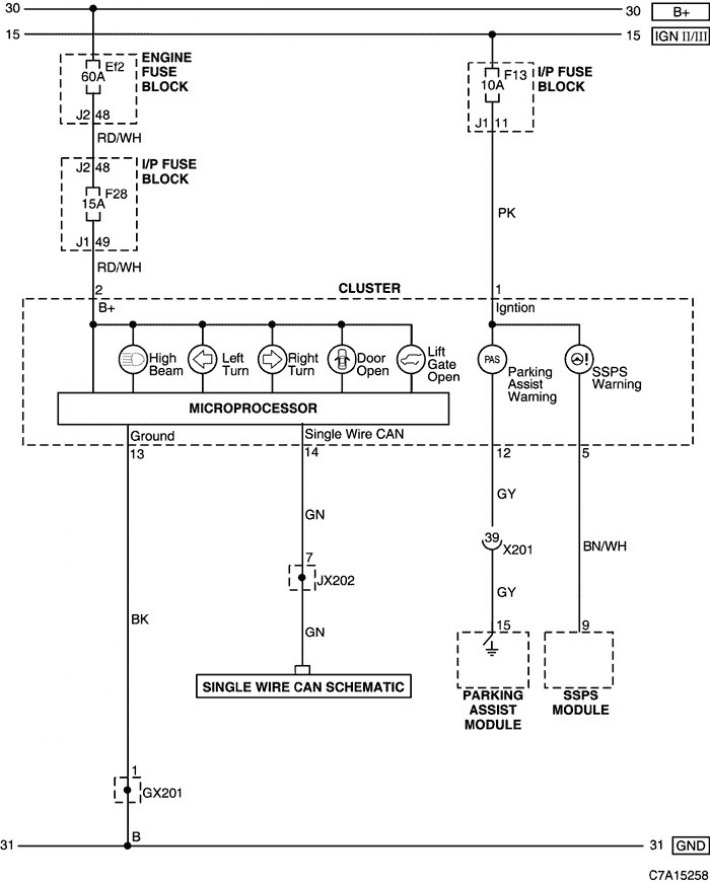

5) Цепь предупреждающей лампы (SSPS, облегчение парковки), индикаторной лампы (дальний свет, указатель левого поворота, указатель правого поворота, открыта дверь, открыта задняя откидная дверь) и подсветки
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

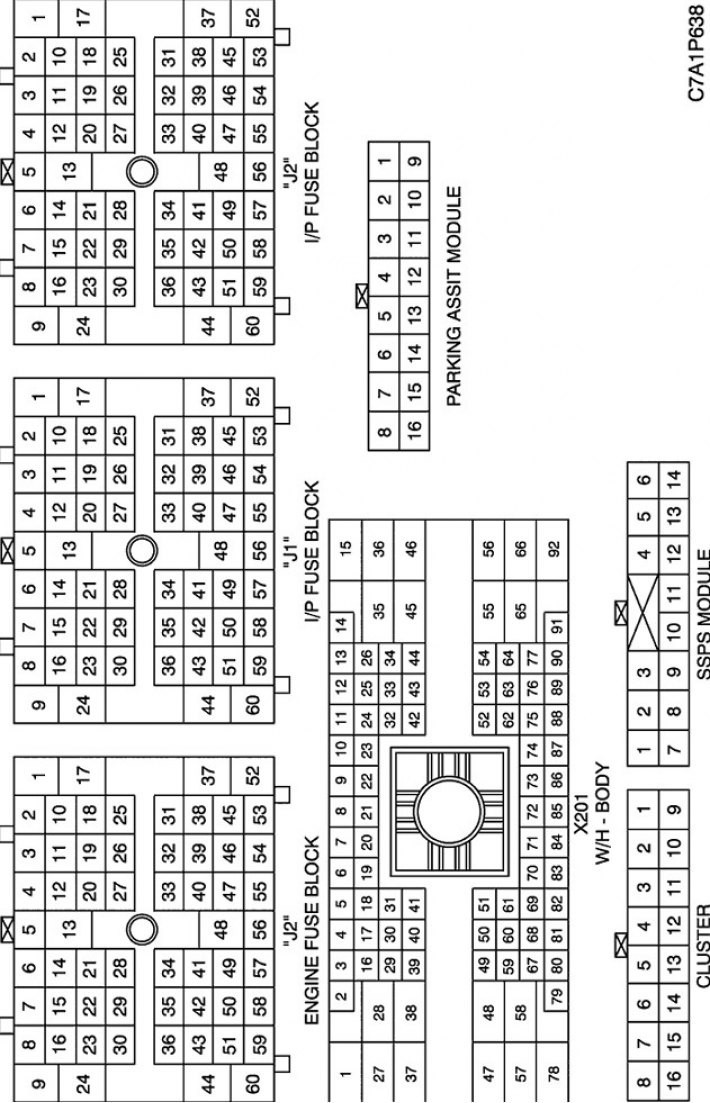

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ
г. КОНТАКТНАЯ КОЛОДКА
