1) Цепь электропитания, штуцера подачи масла, выключателя электронной системы курсовой устойчивости (ESP), контроллера кузова (BCM) и высокоскоростной шины CAN
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| G204 | Кузов | Под левой передней стойкой |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ

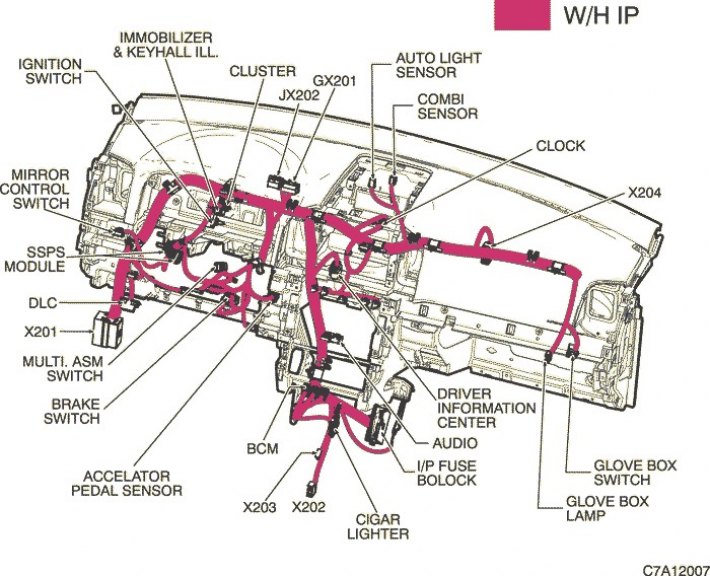

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

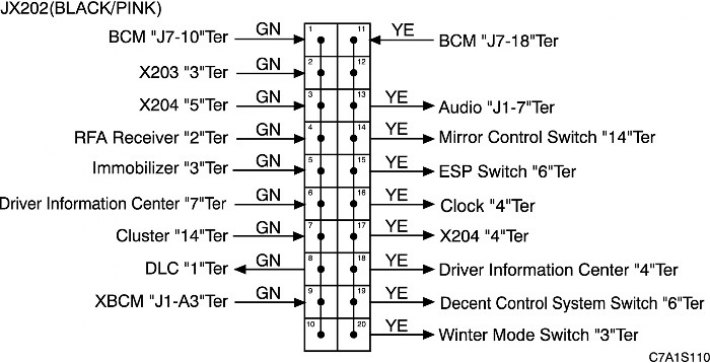

г. КОНТАКТНАЯ КОЛОДКА

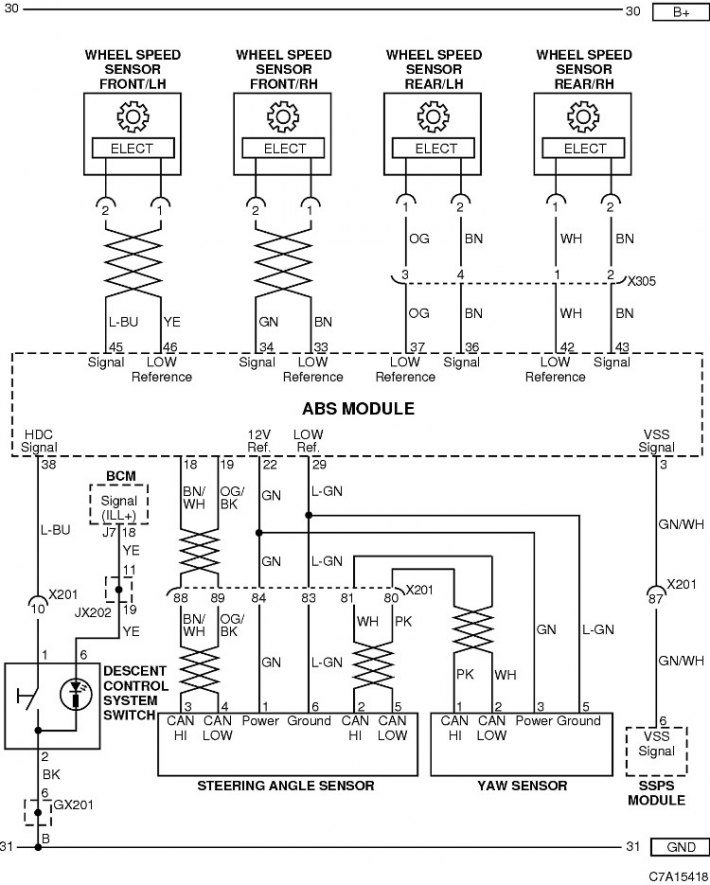

2) цепь датчика (скорость колес, угол поворота управляемых колес, рыскание), выключателя системы автоматического контроля устойчивости на спуске и контроллера SSPS
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X305 (4-контактн., черный) | Кузов - датчик скорости задних колес | За сиденьем "2" |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

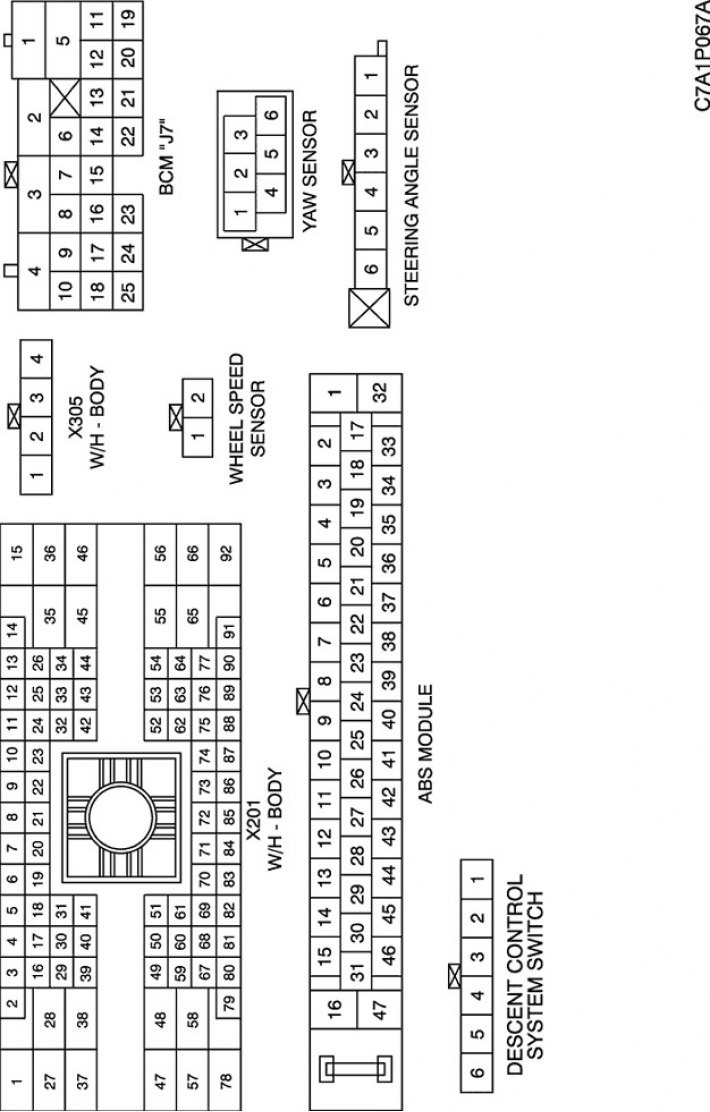

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

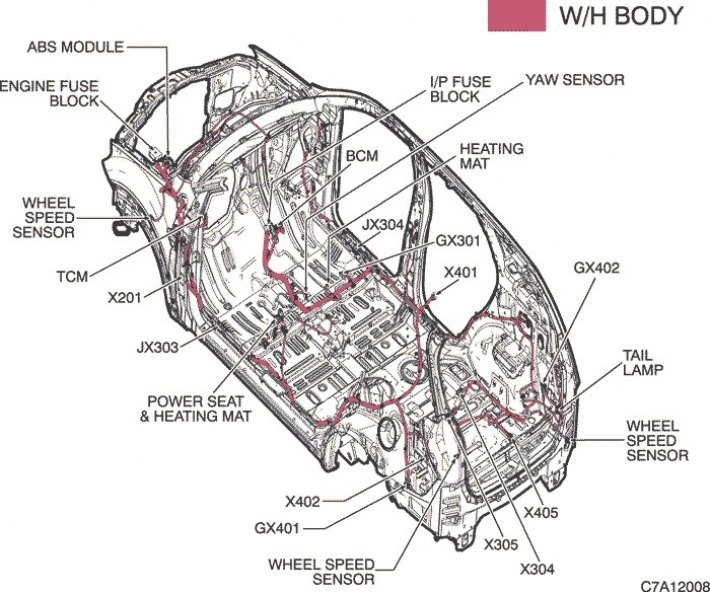

Ж/П КУЗОВ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

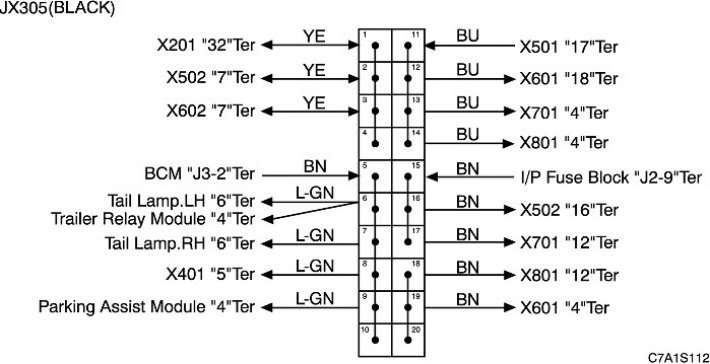

г. КОНТАКТНАЯ КОЛОДКА
