Отопитель с блоком управления отоплением, вентиляцией и кондиционированием воздуха: 1 — блок управления отоплением, вентиляцией, и кондиционированием; 2 — тяга распределительных заслонок; 3 — отопитель; 4 — тяга заслонки регулятора температуры; 5 — привод заслонки рециркуляции; 6 — заслонка рециркуляции воздуха; 7 — электродвигатель вентилятора; 8 — электронный регулятор скорости вращения электродвигателя вентилятора.
Автомобиль может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров. Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением, вентиляцией и кондиционированием. Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов справа, воздуховоды закреплены под панелью приборов. В корпусе отопителя установлены: вентилятор отопителя; электронный регулятор скорости вращения электродвигателя вентилятора; распределительные заслонки, направляющие потоки воздуха к определенным зонам; радиатор отопителя (соединенный шлангами с системой охлаждения двигателя), через который постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.
Нагрев воздуха осуществляется за счет тепла охлаждающей жидкости двигателя, циркулирующей по трубкам радиатора отопителя. Например, при наружной температуре –18 °C воздух после прохождения через радиатор отопителя нагревается до 54 °C, при –4 °C — соответственно, до 59 °C, при 10 °C — до 64 °C, при 24 °C — до 68 °C.
Радиатор отопителя
При движении автомобиля воздух поступает в отопитель через решетки, расположенные перед ветровым стеклом. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя.
Вентилятор отопителя и электронный регулятор скорости вращения электродвигателя вентилятора отопителя
Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора может вращаться с четырьмя различными скоростями.
Распределение потоков воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками.
Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.
Из салона воздух выходит наружу через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха. При нажатии на кнопку включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля и воздух в салоне начинает циркулировать по замкнутому контуру без обмена с наружным воздухом. При этом в кнопке загорается сигнализатор.
Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне. Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный в кнопке выключателя кондиционера.
Компрессор кондиционера установлен на кронштейне двигателя спереди, под насосом усилителя рулевого управления. Компрессор приводится поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена электромагнитная муфта, осуществляющая включение-отключение вала компрессора от шкива по сигналам ЭБУ.
После компрессора пары хладагента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.
Далее хладагент поступает в ресивер, который закреплен на конденсаторе с правой стороны.
Из ресивера хладагент поступает в редуктор, а затем в испаритель, расположенные под панелью приборов в корпусе отопителя.
Охлажденный таким образом воздух поступает в салон автомобиля. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется. На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования. На трубопроводе высокого давления установлен датчик давления хладагента.
Датчик давления выдает сигнал ЭБУ, который управляет электровентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления ЭБУ выключает компрессор кондиционера при слишком низком или высоком давлении хладагента в системе.
В штуцере трубопровода под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не происходит.
Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать его попадания в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах. Для поиска утечек в системе применяется специальное оборудование, при этом в систему вводится специальное контрастное вещество, позволяющее обнаружить места даже незначительных утечек. После удаления хладагента обязательно нужно откачать из системы воздух, чтобы удалить возможные остатки влаги.
Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводомизготовителем.

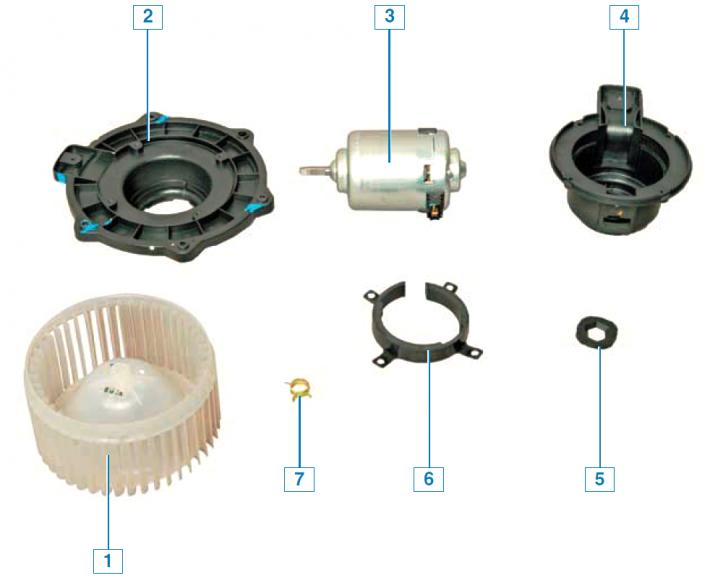

Детали вентилятора отопителя: 1 — крыльчатка; 2 — основание; 3 — электродвигатель вентилятора; 4 — кожух электродвигателя; 5 — подкладка электродвигателя; 6 — держатель электродвигателя; 7 — хомут.
Система кондиционирования воздуха: 1 — испаритель; 2 — редуктор; 3 —трубопровод низкого давления; 4 — датчик давления хладагента; 5 — клапан для заправки и выпуска хладагента; 6 — конденсатор; 7 — ресивер; 8 — компрессор; 9 —трубопровод высокого давления.

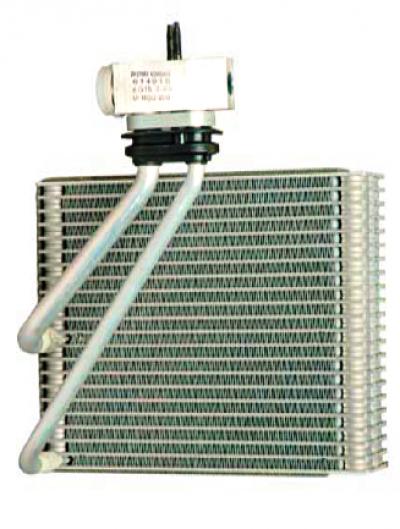

Испаритель кондиционера.

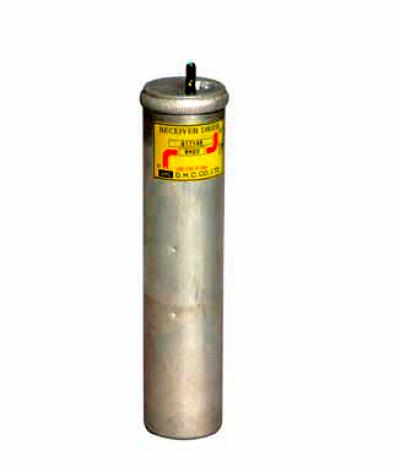

Ресивер кондиционера.

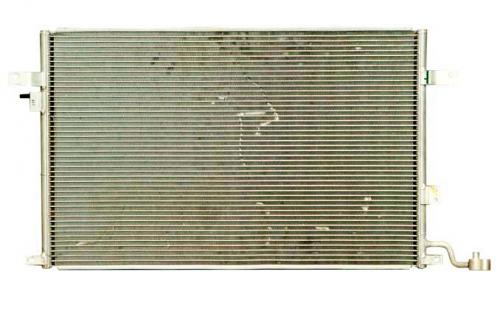

Конденсатор кондиционера.
