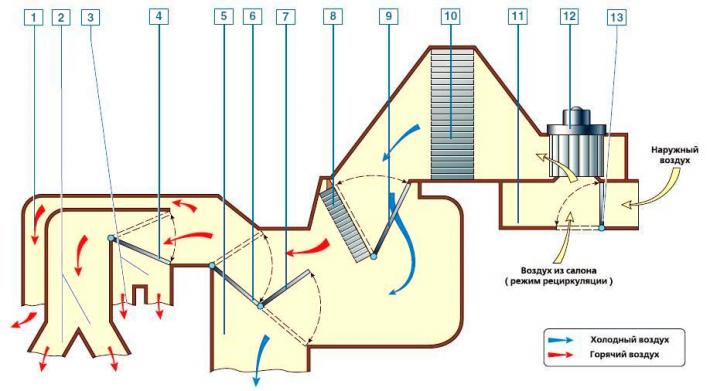

Схема движения воздуха в системе отопления, вентиляции и кондиционирования: 1 – воздуховод обдува боковых стекол; 2 – воздуховод обдува ветрового стекла; 3 – воздуховод боковых и центральных дефлекторов; 4 – заслонка распределения воздуха на ветровое стекло или дефлекторы; 5 – воздуховод кондиционера; 6 – верхняя заслонка распределения воздуха; 7 – нижняя заслонка распределения воздуха; 8 – радиатор отопителя; 9 – заслонка регулятора температуры; 10 – теплообменник испарителя; 11 – направляющий кожух вентилятора; 12 – электродвигатель вентилятора; 13 – заслонка системы рециркуляции
Автомобиль может быть оборудован либо системой вентиляции и отопления, либо системой вентиляции, отопления и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему вентиляции и отопления входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы.
По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров.

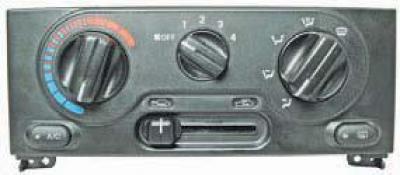

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления вентиляцией, отоплением и кондиционированием.
Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов справа, воздуховоды закреплены под панелью приборов.
В корпусе отопителя установлены вентилятор отопителя, дополнительный резистор вентилятора отопителя, распределительные заслонки, направляющие потоки воздуха к определенным зонам, и соединенный шлангами с системой охлаждения двигателя радиатор отопителя, через который постоянно циркулирует охлаждающая жидкость.
В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.
Нагрев воздуха осуществляется за счет тепла охлаждающей жидкости двигателя, циркулирующей по трубкам радиатора отопителя.
Например, при наружной температуре -18 °C воздух после прохождения через радиатор отопителя нагревается до 54 °C, при -4 °C — соответственно, до 59 °C, при 10 °C — до 64 °C.
При движении автомобиля воздух поступает в отопитель через решетки, расположенные перед ветровым стеклом.

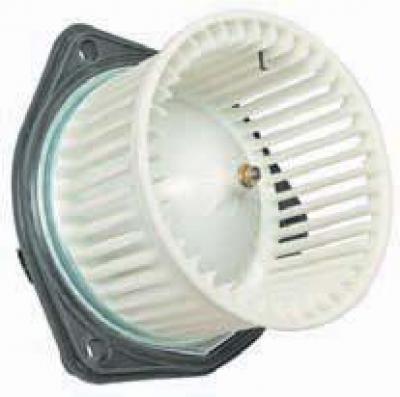

Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя.
Интенсивность подачи воздуха определяется скоростью вращения вентилятора.

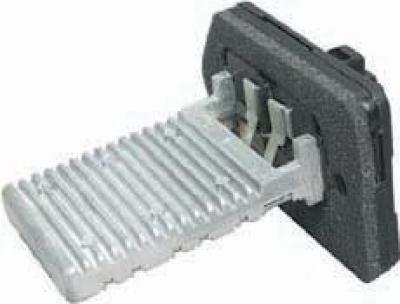

Дополнительный резистор вентилятора отопителя
Электродвигатель вентилятора, в зависимости от подсоединения дополнительного резистора, может вращаться с четырьмя различными скоростями.
Распределение потоков воздуха в салоне осуществляется регулято ром распределения потоков воздуха, который тягами связан с заслонками.
Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.

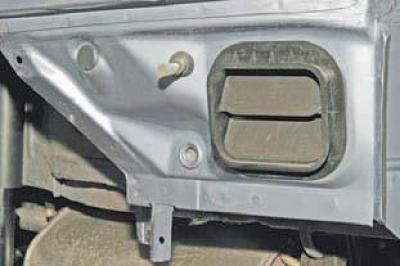

Клапаны выхода воздуха из салона
Из салона воздух выходит через отверстия, расположенные сверху в боковинах багажника, и далее наружу через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха.
При перемещении рычага включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.
Часть автомобилей комплектуется системой кондиционирования воздуха.
Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне.
Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя.
При включении кондиционера загорается сигнализатор, расположенный рядом с кнопкой выключателя кондиционера.
Компрессор кондиционера установлен на кронштейне двигателя спереди, справа.
Привод компрессора осуществляется клиновым ремнем от шкива привода вспомогательных агрегатов.
В шкив компрессора встроена электромагнитная муфта, осуществляющая включение-отключение вала компрессора от шкива по сигналам ЭБУ.
После компрессора пары хладагента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.
Далее хладагент поступает в ресивер, который закреплен на конденсаторе, с правой стороны.
Из ресивера хладагент поступает в редуктор, а затем в испаритель, расположенные под панелью приборов в корпусе отопителя.
Охлажденный таким образом воздух поступает в салон автомобиля.
Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется.
На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования.
На трубопроводе между компрессором и конденсатором установлен датчик давления хладагента.
Датчик давления выдает сигнал ЭБУ, который управляет электровентиляторами системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля.
Кроме того, по сигналам датчика давления ЭБУ выключает компрессор кондиционера при падении давления хладагента в системе до 2,0 бар и при возрастании давления до 27,0 бар.
В штуцере трубопровода, под датчиком давления, установлен запорный клапан, который закрывается при отворачивании датчика.
Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не произойдет.
Хладагент в системе кондиционирования находится под высоким давлением.
При работах, связанных с разгерметизацией системы кондиционирования, следует избегать его попадания в глаза, на кожу и в дыхательные пути.
Любые работы с хладагентом необходимо проводить только в проветриваемом помещении.
При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем.
Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования.
Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.
Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество.
После удаления хладагента из системы обязательно нужно откачать воздух, чтобы удалить остатки влаги.
Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводом-изготовителем.
