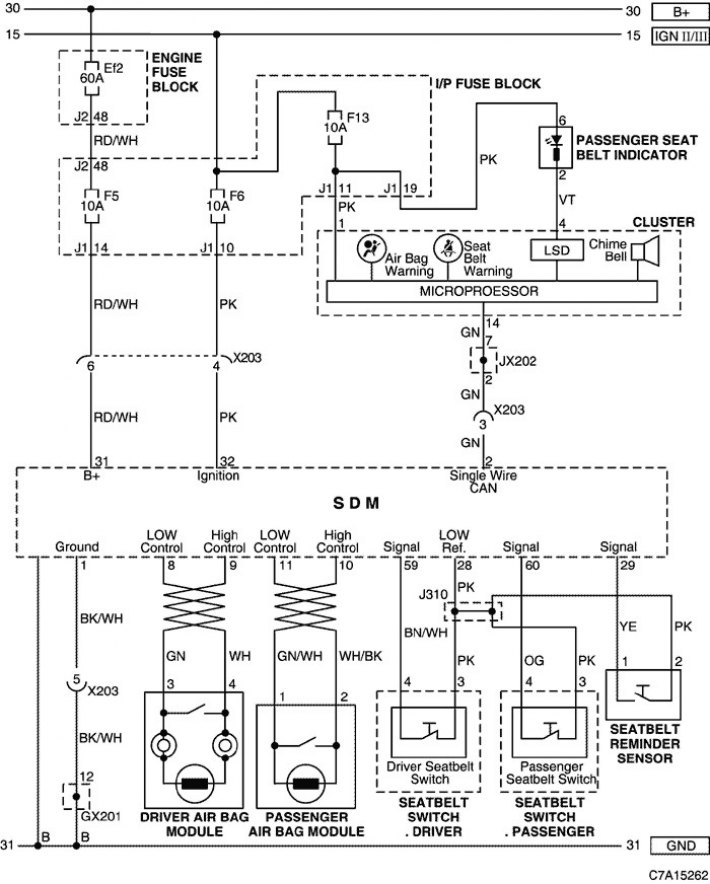

1) Цепь электропитания, модуля подушки безопасности водителя/пассажира, выключателя ремня безопасности, датчика устройства сигнализации непристегнутого ремня и комбинации приборов
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X203 (6-контактн., бесцветный) | Приборная панель - подушка безопасности | Внизу напольной консоли |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

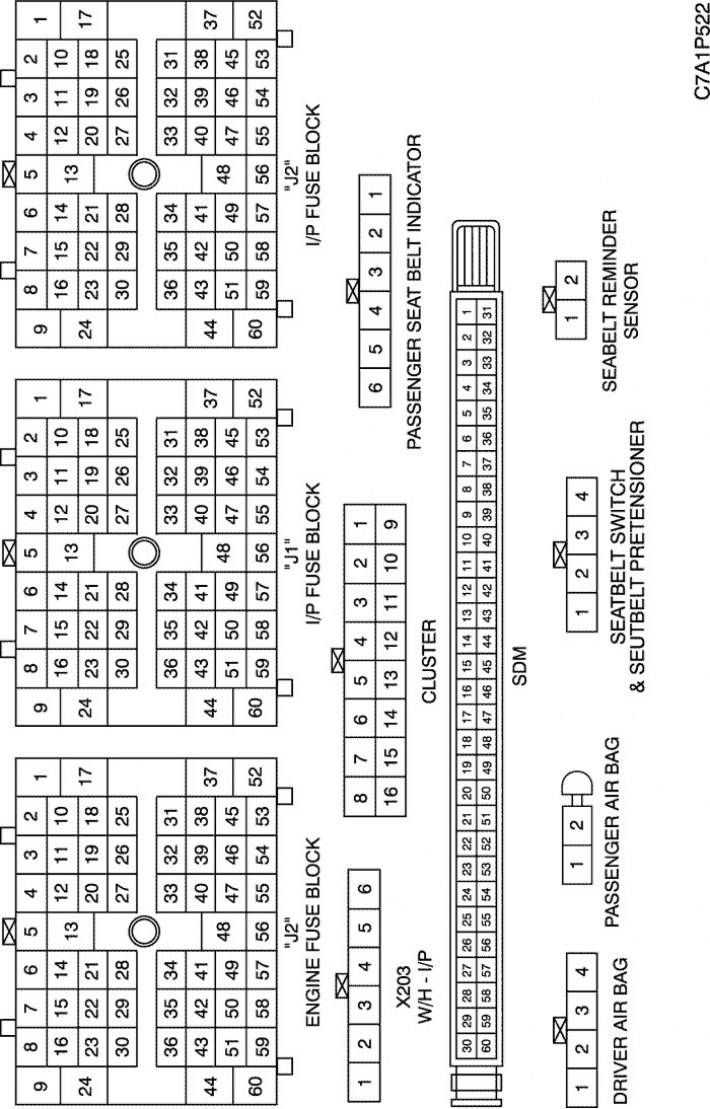

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

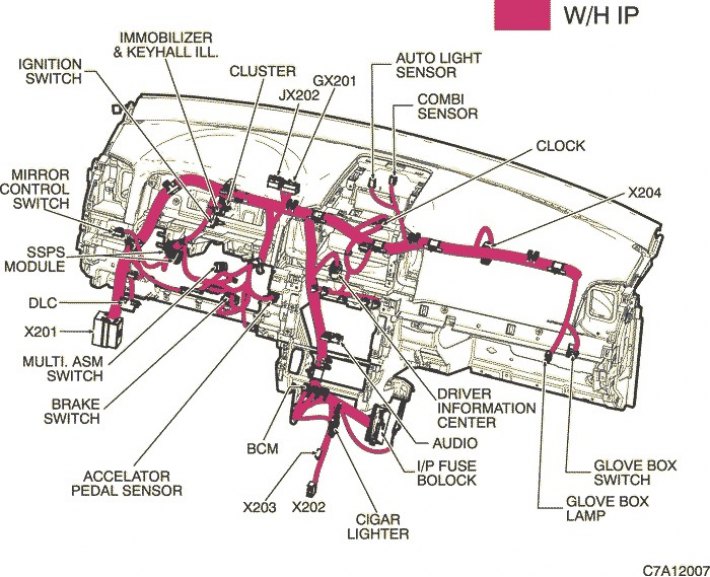

Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПОДУШКА БЕЗОПАСНОСТИ

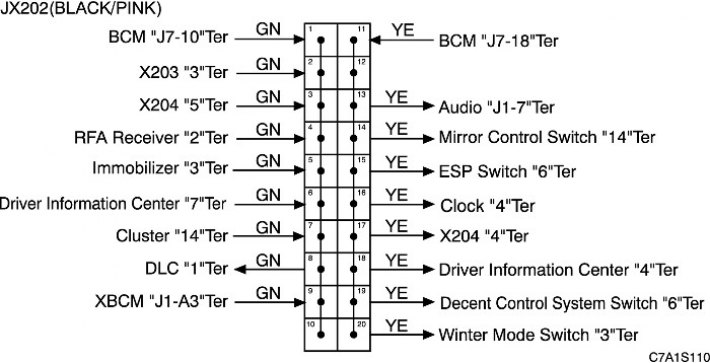

г. КОНТАКТНАЯ КОЛОДКА

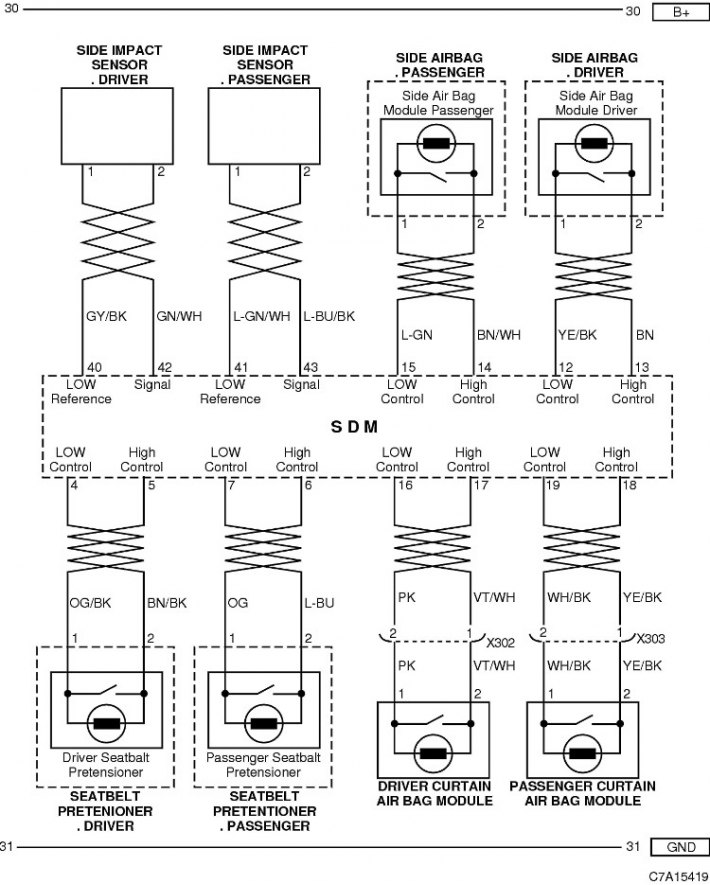

2) Цепь модуля боковой подушки безопасности, натяжителя ремня безопасности, модуля шторной подушки безопасности и датчика бокового столкновения
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X302 (2-контактн., желтый) | Кузов - подушка безопасности | Внутри левой средней стойки |
| X303 (2-контактн., желтый) | Кузов - подушка безопасности | Внутри правой средней стойки |

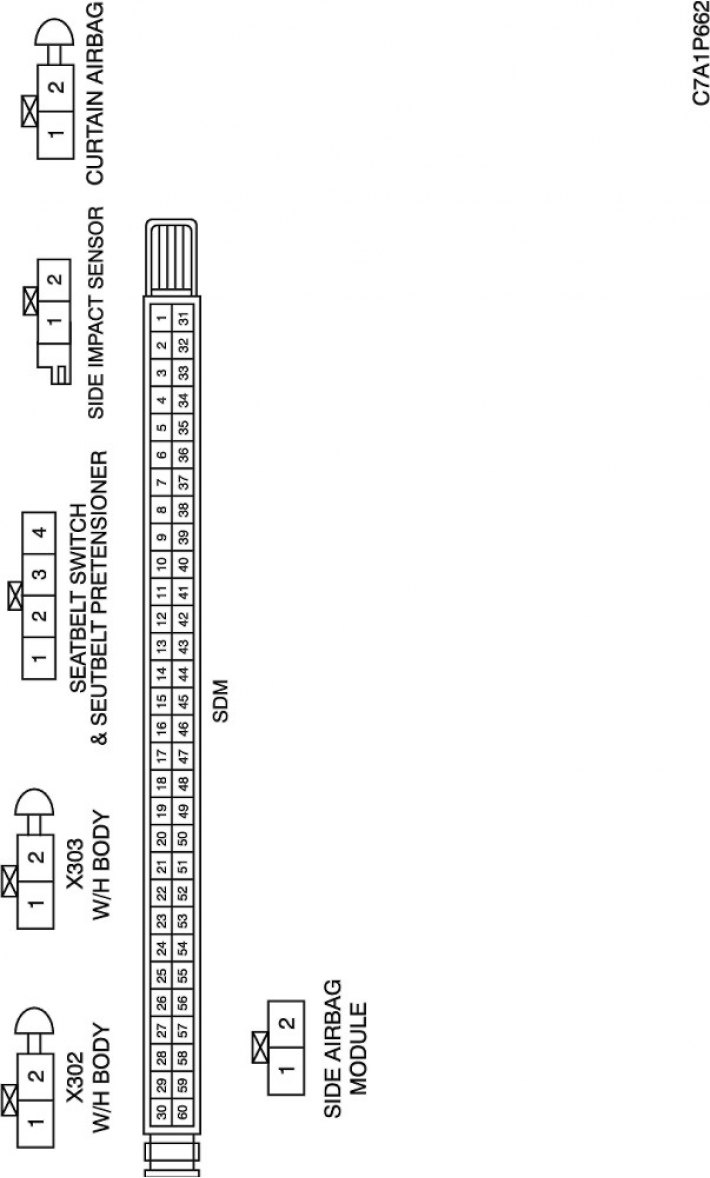

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

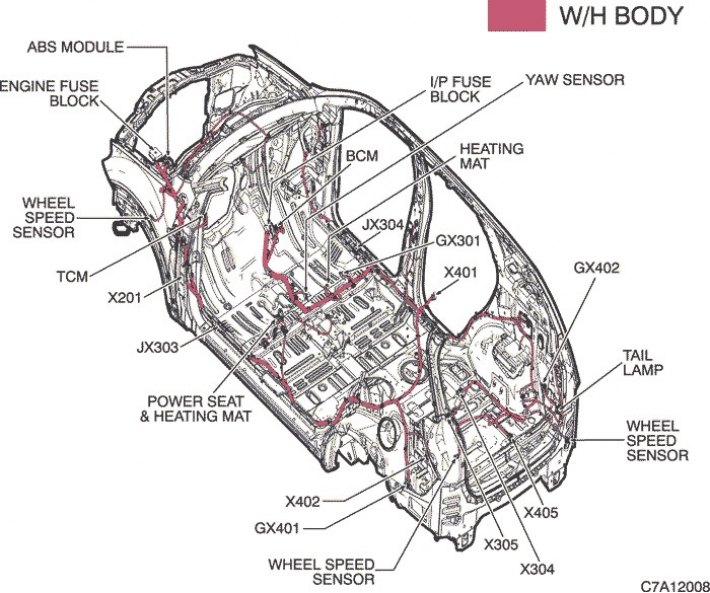

Ж/П КУЗОВ

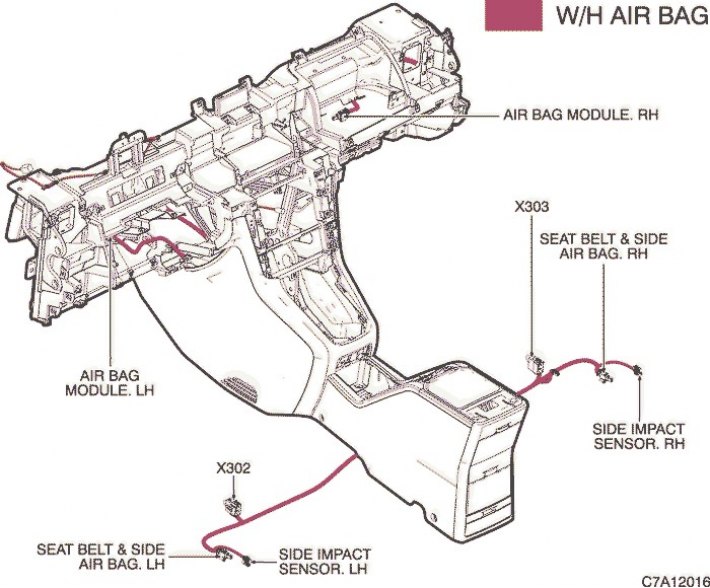

Ж/П ПОДУШКА БЕЗОПАСНОСТИ
