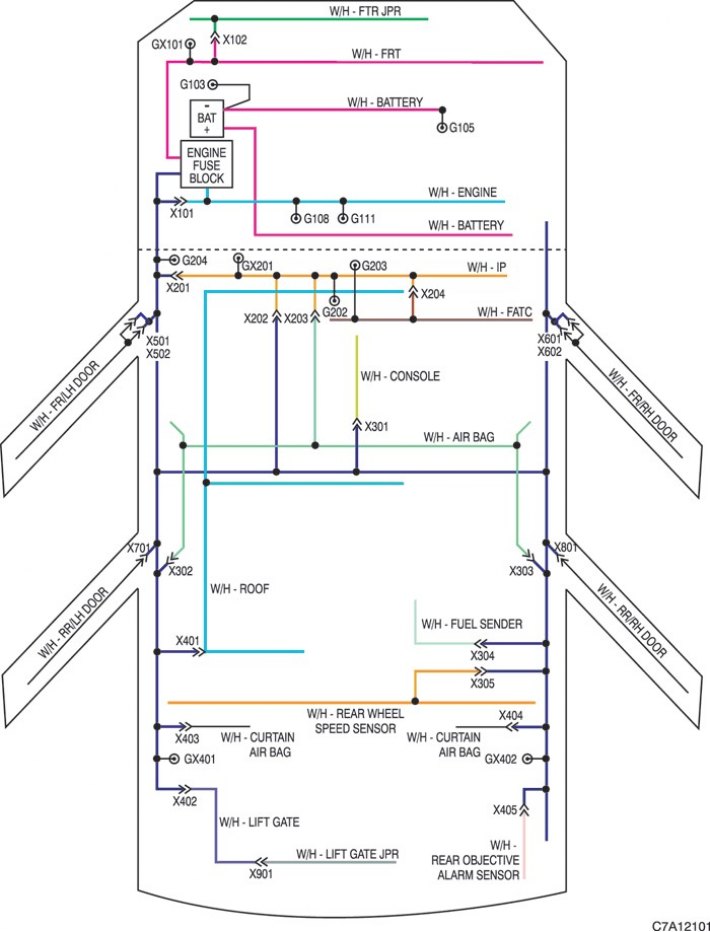

1) Двигатель FAMII 2.4D (LD9)

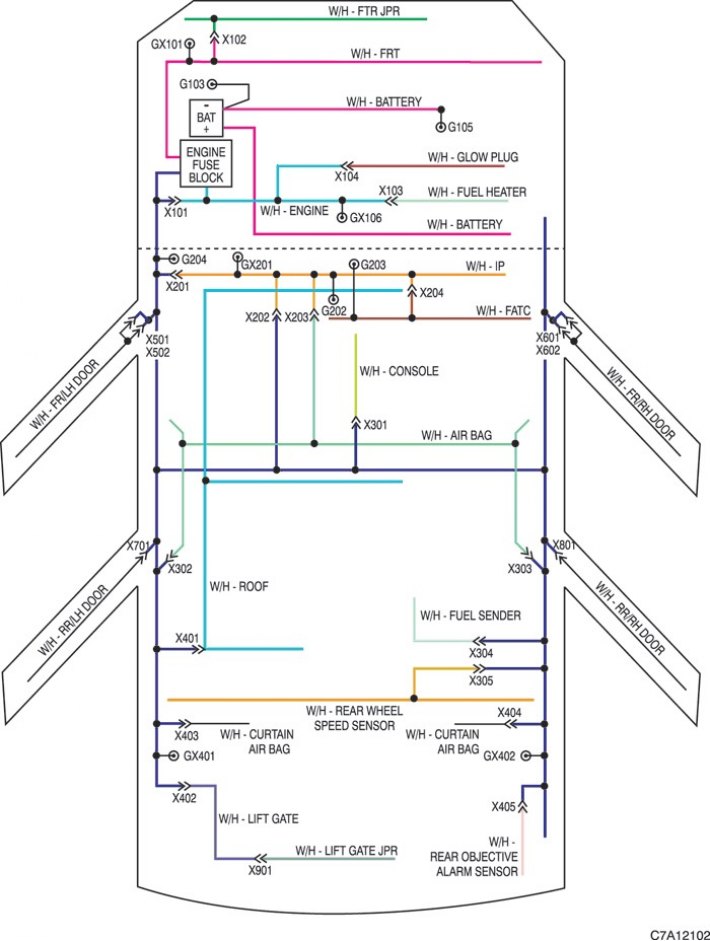

2) Двигатель 2.0 дизель (LLW)

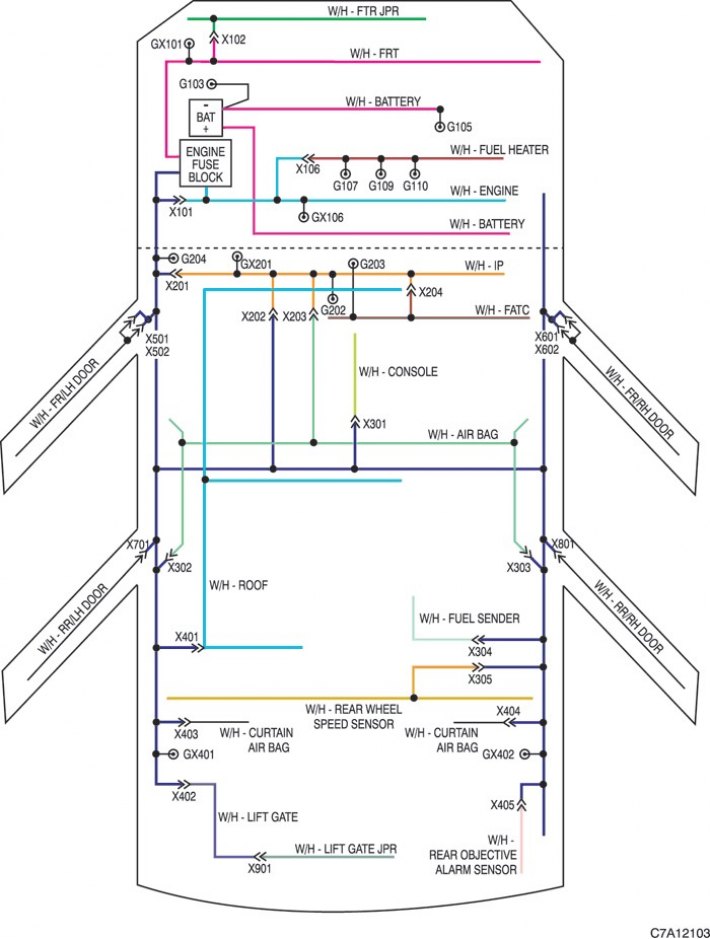

3) Двигатель HVF-6 3.2 (LUI)
4) Сведения о разъемах
|
Номер разъема
|
Номер контакта
|
Цвет
|
Соединительный жгут проводов
|
Положение разъема
|
|
X101
|
36
|
Черный
|
Двигатель - кузов
|
За блоком предохранителей в моторном отсеке
|
|
X102
|
12
|
Черный
|
JPR передней части кузова - передняя часть кузова
|
За левой фарой
|
|
X103
|
8
|
Черный
|
Двигатель - подогреватель топлива (DSL)
|
Справа над головкой цилиндров
|
|
X104
|
4
|
Черный
|
Двигатель - свеча предпускового подогрева (DSL)
|
Слева над головкой цилиндров
|
|
X106
|
7
|
Черный
|
Двигатель - топливная форсунка (HVF6)
|
Над головкой цилиндров
|
|
X201
|
92
|
Черный
|
Кузов - приборная панель
|
Внизу передней стойки
|
|
X202
|
12
|
Бесцветный
|
Приборная панель - кузов
|
За аудиосистемой
|
|
X203
|
6
|
Бесцветный
|
Приборная панель - подушка безопасности
|
Внизу напольной консоли
|
|
X204
|
16
|
Черный
|
Приборная панель - автоматическое регулирование температуры
|
За FATC
|
|
X301
|
12
|
Бесцветный
|
Консоль - кузов
|
Внизу напольной консоли
|
|
X302
|
2
|
Желтый
|
Кузов - подушка безопасности
|
Внутри левой средней стойки
|
|
X303
|
2
|
Желтый
|
Кузов - подушка безопасности
|
Внутри правой средней стойки
|
|
X304
|
12
|
Черный
|
Датчик топлива - кузов
|
Внизу правой задней стойки
|
|
X305
|
4
|
Черный
|
Кузов - датчик скорости задних колес
|
За сиденьем "2"
|
|
X401
|
18
|
Бесцветный
|
Крыша - кузов
|
Внутри левой задней стойки
|
|
X402
|
18
|
Бесцветный
|
Задняя откидная дверь - кузов
|
За левой задней стойкой
|
|
X403
|
2
|
Черный
|
Шторная подушка безопасности - кузов
|
За левой задней стойкой
|
|
X404
|
2
|
Черный
|
Шторная подушка безопасности - кузов
|
За правой задней стойкой
|
|
X405
|
6
|
Черный
|
Кузов - датчик системы предупреждения о препятствии сзади
|
ЗА ПРАВЫМ ЗАДНИМ ФОНАРЕМ
|
|
X501
|
18
|
Серый
|
Кузов - передняя левая дверь
|
Под левой передней стойкой
|
|
X502
|
18
|
Бесцветный
|
Кузов - передняя левая дверь
|
Под левой передней стойкой
|
|
X601
|
18
|
Серый
|
Кузов - передняя правая дверь
|
Под правой передней стойкой
|
|
X602
|
18
|
Бесцветный
|
Кузов - передняя правая дверь
|
Под правой передней стойкой
|
|
X701
|
15
|
Бесцветный
|
Кузов - задняя левая дверь
|
Под левой средней стойкой
|
|
X801
|
15
|
Бесцветный
|
Кузов - задняя правая дверь
|
Под правой средней стойкой
|
|
X901
|
18
|
Бесцветный
|
Задняя откидная дверь - JPR задней откидной двери
|
За сиденьем "2"
|
5) Сведения о соединениях с массой / колодках массы
|
Номер соединения с массой / колодки массы
|
Цвет
|
Жгут проводов
|
Положение соединения с массой
|
|
GX101
|
Черный/серый
|
ПЕРЕДНЯЯ ЧАСТЬ
|
За левой фарой
|
|
G103
|
-
|
Аккумуляторная батарея
|
За блоком предохранителей в моторном отсеке
|
|
G105
|
-
|
Аккумуляторная батарея
|
На блоке цилиндров
|
|
GX106
|
Черный/серый
|
Двигатель (DSL/HFV6)
|
Над головкой цилиндров
|
|
G107
|
-
|
Топливная форсунка (HFV6)
|
На блоке цилиндров
|
|
G108
|
-
|
Двигатель (FAM II)
|
На блоке цилиндров
|
|
G109
|
-
|
Топливная форсунка (HFV6)
|
На блоке цилиндров
|
|
G110
|
-
|
Топливная форсунка (HFV6)
|
На блоке цилиндров
|
|
G111
|
-
|
Двигатель (FAM II)
|
На блоке цилиндров
|
|
G112
|
Черный/серый
|
Двигатель (DSL)
|
На блоке цилиндров
|
|
GX201
|
Черный/серый
|
Приборная панель
|
За рулевой колонкой - внизу
|
|
G202
|
-
|
Приборная панель
|
На кронштейне блока предохранителей на приборной панели
|
|
G203
|
-
|
FATC
|
Внутри приборной панели слева
|
|
G204
|
-
|
Кузов
|
Под левой передней стойкой
|
|
GX301
|
Черный/серый
|
Кузов
|
Под подушкой правого сиденья
|
|
GX401
|
Черный/серый
|
Кузов
|
Левая сторона багажника
|
|
GX402
|
Черный/серый
|
Кузов
|
Правая сторона багажника
|
6) Сведения о контактных колодках
|
Номер контактной колодки
|
Цвет
|
Жгут проводов
|
Положение контактной колодки
|
|
JX103
|
Черный
|
Двигатель (FAM II)
|
Над головкой цилиндров
|
|
JX202
|
Черный/розовый
|
Приборная панель
|
За рулевой колонкой - внизу
|
|
JX303
|
Черный/коричневый
|
кузов
|
Внутри левой передней панели порога
|
|
JX305
|
Черный
|
кузов
|
Внутри правой передней панели порога
|
|
JX306
|
Черный/голубой
|
кузов
|
Внутри правой передней панели порога
|
