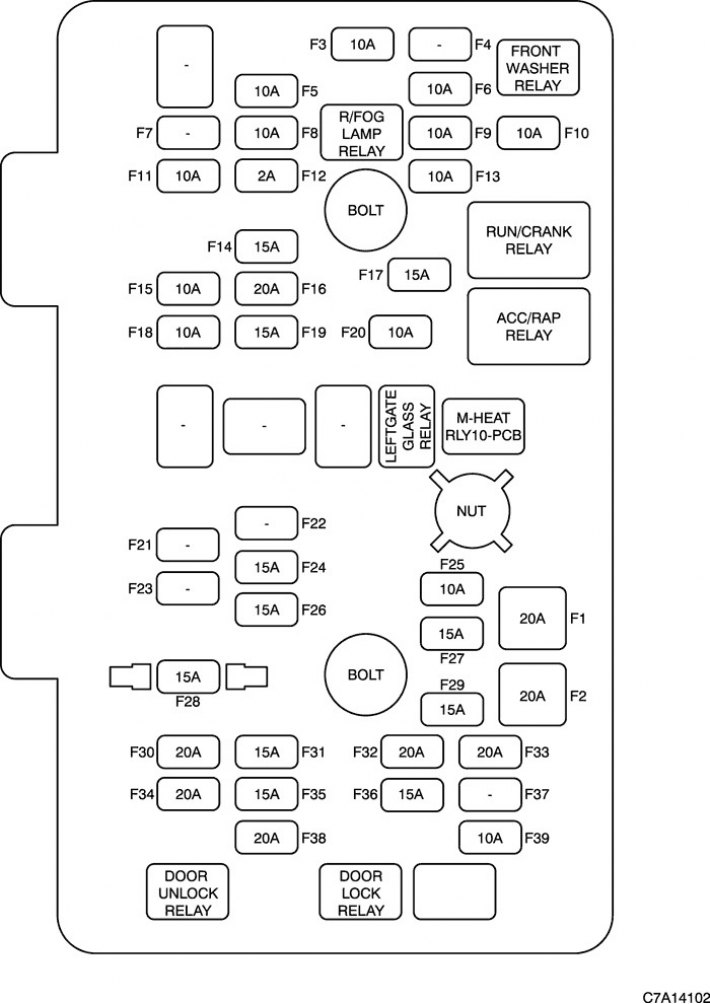

1) Положение предохранителей
2) Назначение предохранителей в блоке переключателей со встроенной логикой
|
Блок питания
|
№ предохранителя
|
Номинал
|
Назначение
|
|
РЕЛЕ ACC/RAP
|
F1
|
20A
|
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ, МОДУЛЬ ЛЮКА В КРЫШЕ
|
|
F2
|
20A
|
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ
|
|
|
EF2 (60 А)
|
F3
|
10A
|
РЕЛЕ НАСОСА ПЕРЕДНЕГО СТЕКЛООМЫВАТЕЛЯ
|
|
F4
|
-
|
Не используется
|
|
|
EF2 (60 А)
|
F5
|
10A
|
Модуль датчиков и диагностики
|
|
РЕЛЕ "РАБОТА/ПУСК"
|
F6
|
10A
|
Модуль датчиков и диагностики
|
|
F7
|
-
|
Не используется
|
|
|
EF2 (60 А)
|
F8
|
10A
|
Реле задней противотуманной фары
|
|
РЕЛЕ "РАБОТА/ПУСК"
|
F9
|
10A
|
РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР, ТОПЛИВНЫЙ НАСОС, ДАТЧИК УРОВНЯ ТОПЛИВА В БАКЕ, ЗЕРКАЛО ECM, ВЫКЛЮЧАТЕЛЬ СЦЕПЛЕНИЯ
|
|
РЕЛЕ ACC/RAP
|
F10
|
10A
|
Аудиосистема, часы
|
|
EF2 (60 А)
|
F11
|
10A
|
КОНТРОЛЛЕР BCM
|
|
EF2 (60 А)
|
F12
|
2A
|
ЗАМОК ЗАЖИГАНИЯ, ИММОБИЛИЗАТОР
|
|
РЕЛЕ "РАБОТА/ПУСК"
|
F13
|
10A
|
КОМБИНАЦИЯ ПРИБОРОВ, ИНФОРМАЦИОННЫЙ ЦЕНТР ВОДИТЕЛЯ, ИНДИКАТОР РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА
|
|
EF2 (60 А)
|
F14
|
15A
|
КОНТРОЛЛЕР BCM, КОНТРОЛЛЕР XBCM
|
|
EF3 (40 А)
|
F15
|
10A
|
КОНТРОЛЛЕР SSPS
|
|
EF2 (60 А)
|
F16
|
20A
|
КОНТРОЛЛЕР BCM
|
|
EF2 (60 А)
|
F17
|
15A
|
РЕЛЕ ОБОГРЕВА НАРУЖНЫХ ЗЕРКАЛ
|
|
EF3 (40 А)
|
F18
|
10A
|
РУЧНОЕ УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ, СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ (FATC), ДАТЧИК AQS, РЕЛЕ ВЫСОКИХ ОБОРОТОВ ВЕНТИЛЯТОРА, КОНТРОЛЛЕР ОБЛЕГЧЕНИЯ ПАРКОВКИ, ДОП. БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ (РЕЛЕ PTC)
|
|
EF2 (60 А)
|
F19
|
15A
|
РУЧНОЕ УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ, СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ (FATC), ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ (DLC)
|
|
EF2 (60 А)
|
F20
|
10A
|
РЕЛЕ СТЕКЛА ЗАДНЕЙ ОТКИДНОЙ ДВЕРИ
|
|
F21
|
-
|
Не используется
|
|
|
F22
|
-
|
Не используется
|
|
|
F23
|
-
|
Не используется
|
|
|
EF2 (60 А)
|
F24
|
15A
|
КОНТРОЛЛЕР BCM
|
|
РЕЛЕ "РАБОТА/ПУСК"
|
F25
|
10A
|
КОНТРОЛЛЕР XBCM
|
|
EF2 (60 А)
|
F26
|
15A
|
КОНТРОЛЛЕР BCM
|
|
РЕЛЕ "РАБОТА/ПУСК"
|
F27
|
15A
|
РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР
|
|
EF2 (60 А)
|
F28
|
15A
|
КОМБИНАЦИЯ ПРИБОРОВ, ЧАСЫ, АУДИОСИСТЕМА, ПРИЕМНИК RFA, ИНФОРМАЦИОННЫЙ ЦЕНТР ВОДИТЕЛЯ
|
|
РЕЛЕ "РАБОТА/ПУСК"
|
F29
|
15A
|
TCM
|
|
EF3 (40 А)
|
F30
|
20A
|
ВЫКЛЮЧАТЕЛЬ КОВРИКОВ С ПОДОГРЕВОМ
|
|
EF2 (60 А)
|
F31
|
15A
|
КОНТРОЛЛЕР BCM
|
|
EF2 (60 А)
|
F32
|
20A
|
ДОПОЛНИТЕЛЬНАЯ РОЗЕТКА В БАГАЖНИКЕ
|
|
РЕЛЕ ACC/RAP
|
F33
|
20A
|
ПРИКУРИВАТЕЛЬ
|
|
EF2 (60 А)
|
F34
|
20A
|
ДОПОЛНИТЕЛЬНАЯ РОЗЕТКА В БАГАЖНИКЕ
|
|
EF2 (60 А)
|
F35
|
15A
|
КОНТРОЛЛЕР BCM
|
|
F36
|
15A
|
РЕЛЕ БЛОКИРОВКИ ДВЕРЕЙ
|
|
|
F37
|
-
|
Не используется
|
|
|
EF2 (60 А)
|
F38
|
20A
|
Реле отпирания/запирания двери
|
|
РЕЛЕ ACC/RAP
|
F39
|
10A
|
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЗЕРКАЛОМ, БЛОК СКЛАДЫВАЮЩЕГОСЯ ЗЕРКАЛА
|
