Оглавление: 1) ЦЕПЬ ПИТАНИЯ АККУМУЛЯТОРНОЙ… ↧ 2) ЦЕПЬ ФОРСУНКИ И ДАТЧИКА… ↧ 3) ЦЕПЬ ДАТЧИКА (WIF (ВОДА В… ↧ 4) ЦЕПЬ ДАТЧИКА (ПЕДАЛЬ… ↧ 5) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ТОРМОЗА,… ↧ 6) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ ↧

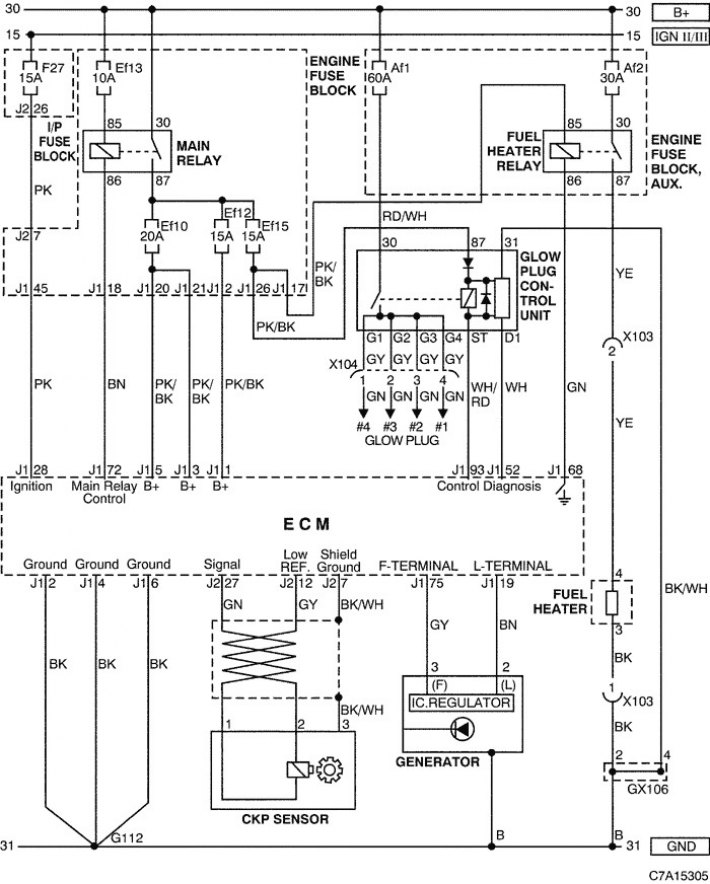

1) ЦЕПЬ ПИТАНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, КОНТРОЛЛЕРА СВЕЧЕЙ ПРЕДПУСКОВОГО ПОДОГРЕВА, НАГРЕВАТЕЛЯ ТОПЛИВНОГО ФИЛЬТРА, ГЕНЕРАТОРА И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СКР)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X103 (8-контактн., черный) | Двигатель - подогреватель топлива (DSL) | Справа над головкой цилиндров |
| X104 (4-контактн., черный) | Двигатель - свеча предпускового подогрева (DSL) | Слева над головкой цилиндров |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |
| G112 (черный/серый) | Двигатель (DSL) | На блоке цилиндров |

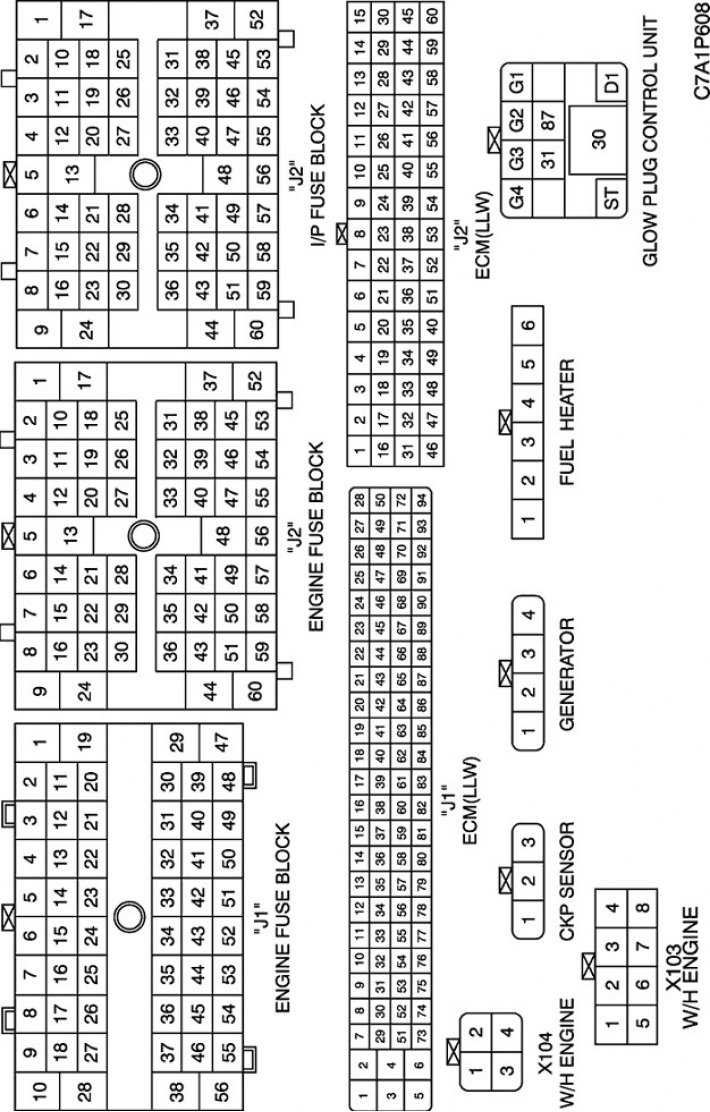

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

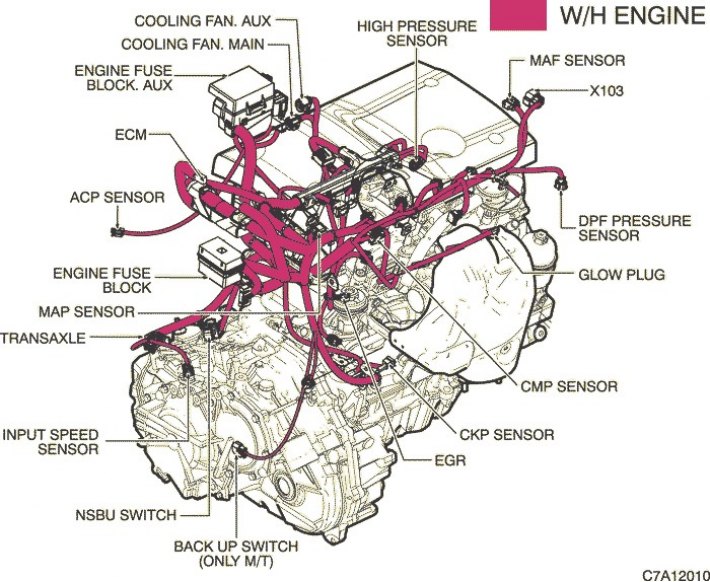

Ж/П ДВИГАТЕЛЬ (LLW)

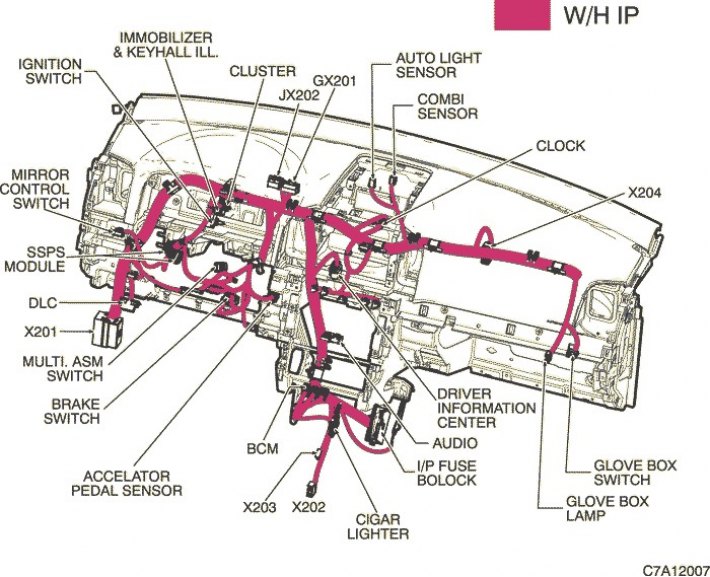

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

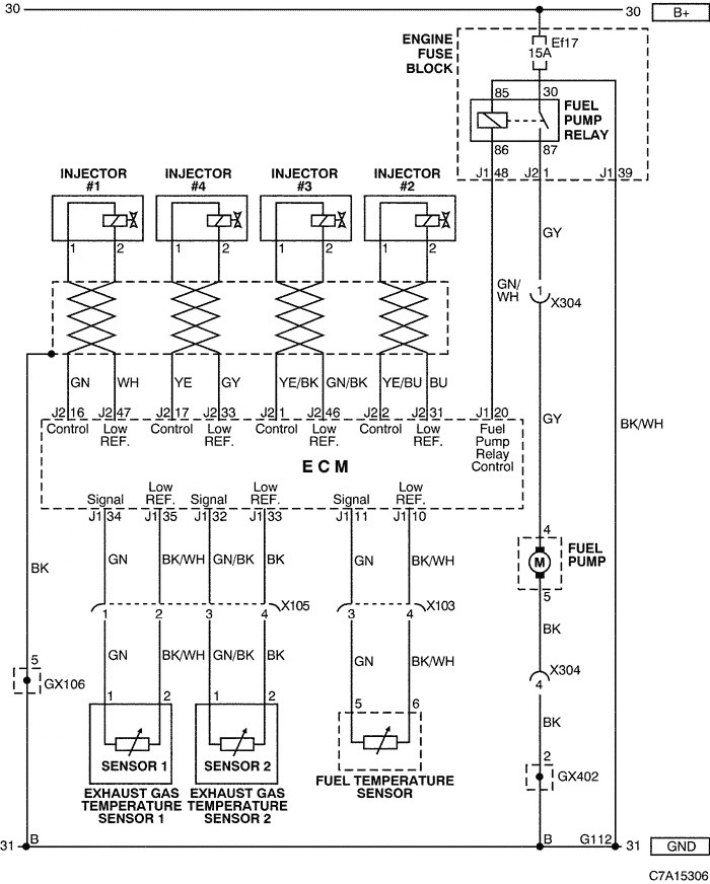

2) ЦЕПЬ ФОРСУНКИ И ДАТЧИКА ТОПЛИВНОГО НАСОСА (ТЕМПЕРАТУРА ОТРАБОТАВШЕГО ГАЗА, ТЕМПЕРАТУРА ТОПЛИВА)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X103 (8-контактн., черный) | Двигатель - подогреватель топлива (DSL) | Справа над головкой цилиндров |
| X105 (4-контактн., черный) | Двигатель - температура отработавшего газа Датчик (DSL) | За головкой цилиндров |
| X304 (12-контактн., черный) | Датчик топлива - кузов | Внизу правой задней стойки |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |
| G112 (черный/серый) | Двигатель (DSL) | На блоке цилиндров |
| GX402 (черный/серый) | Кузов | Правая сторона багажника |

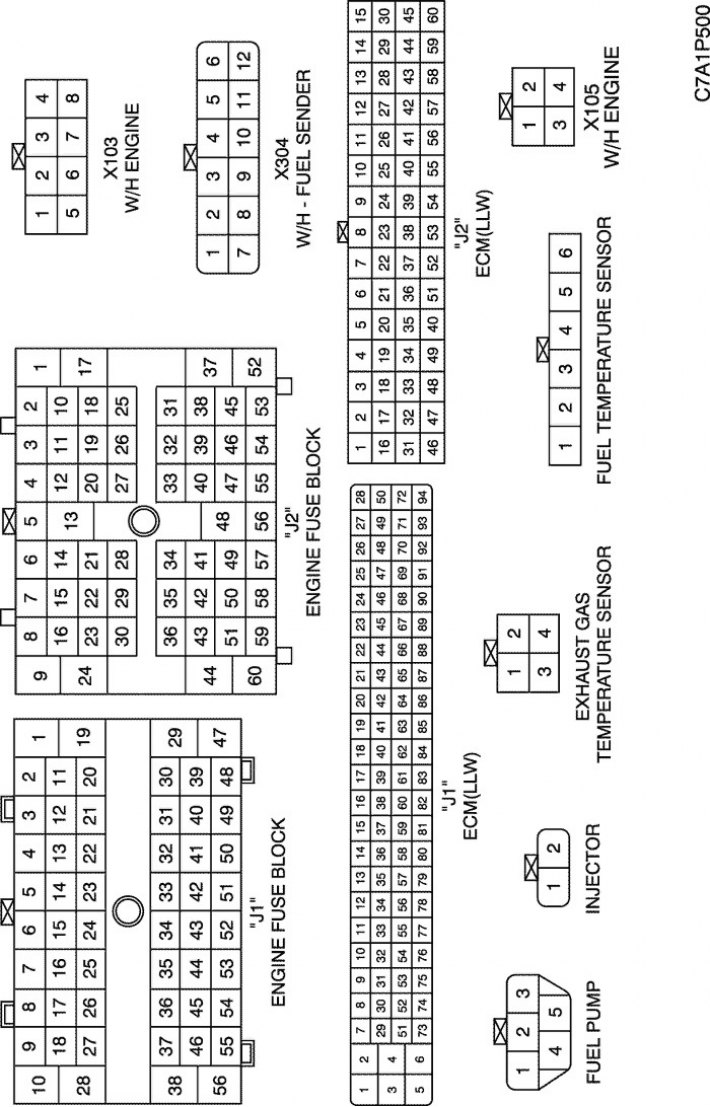

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LLW)
Ж/П КУЗОВ

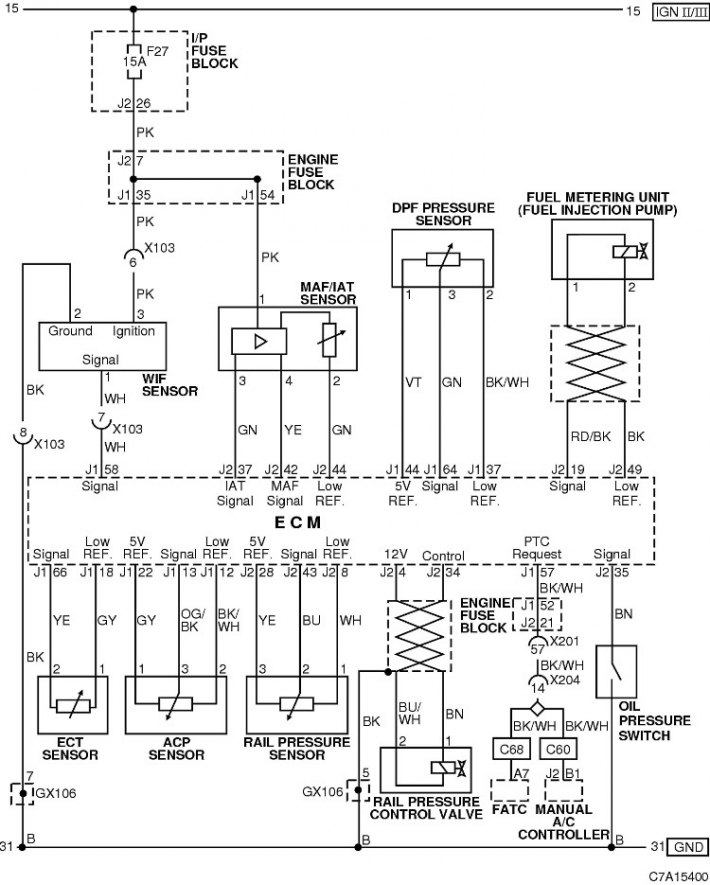

3) ЦЕПЬ ДАТЧИКА (WIF (ВОДА В ТОПЛИВЕ), MAF/IAT (МАССОВЫЙ РАСХОД ВОЗДУХА/ТЕМПЕРАТУРА ВПУСКНОГО ВОЗДУХА), ДАВЛЕНИЕ DPF, ДАВЛЕНИЕ В КОЛЛЕКТОРЕ, ECT (ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ), ACP), ПЕРЕКЛЮЧАТЕЛЯ (ДАВЛЕНИЕ МАСЛА), КЛАПАНА УПРАВЛЕНИЯ ДАВЛЕНИЕМ В КОЛЛЕКТОРЕ И ДОЗАТОРА ТОПЛИВА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X103 (8-контактн., черный) | Двигатель - подогреватель топлива (DSL) | Справа над головкой цилиндров |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |

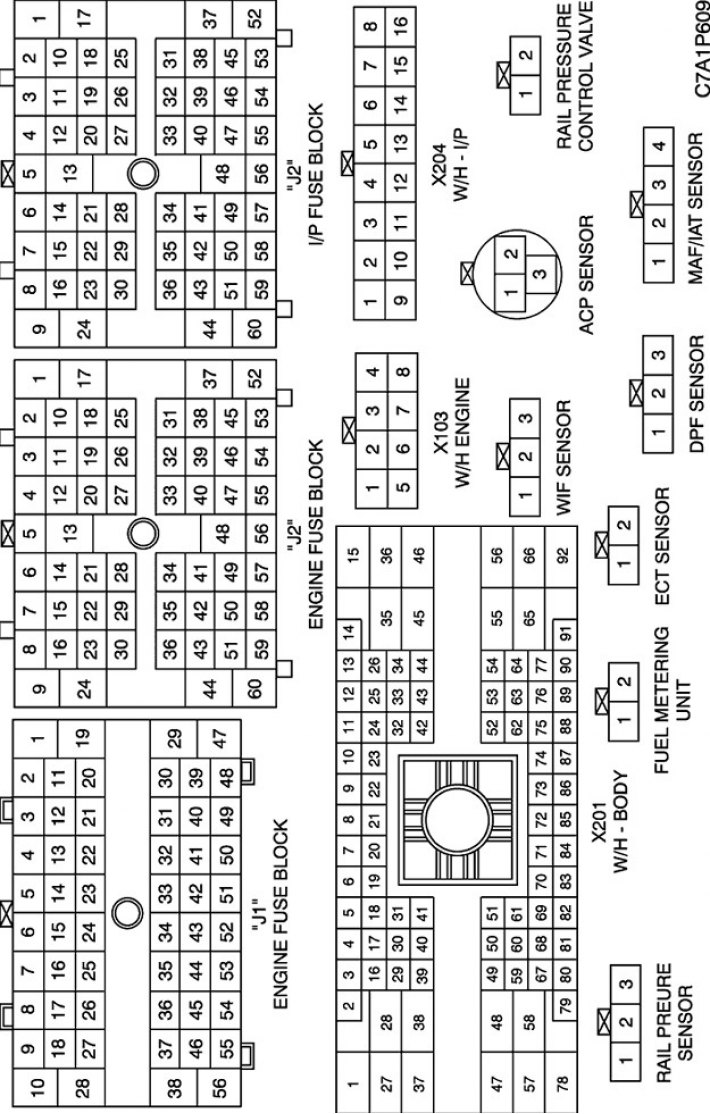

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LLW)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

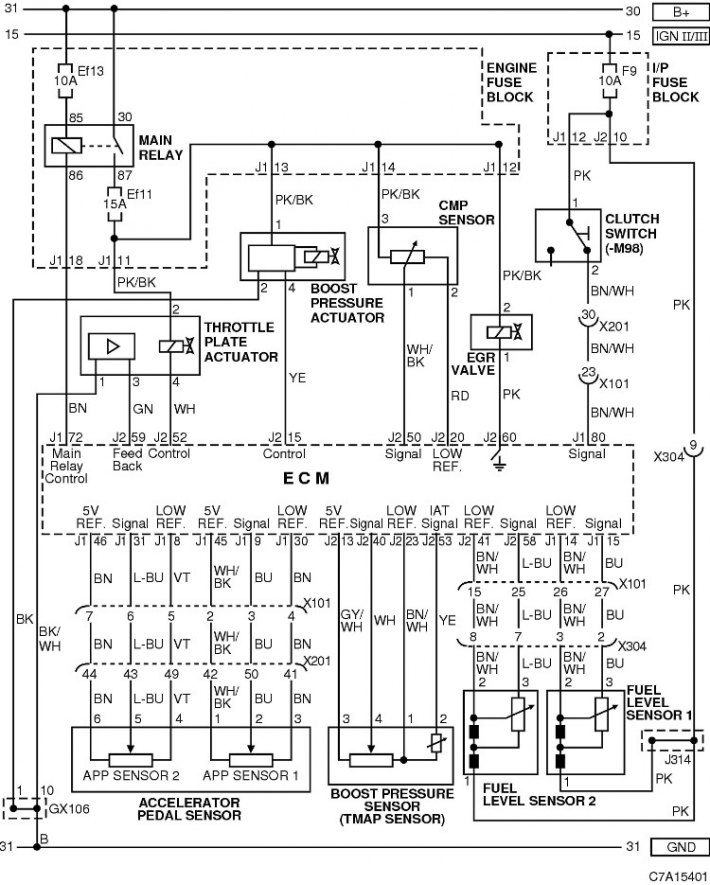

4) ЦЕПЬ ДАТЧИКА (ПЕДАЛЬ АКСЕЛЕРАТОРА, ПОВЫШЕНИЕ ДАВЛЕНИЯ, УРОВЕНЬ ТОПЛИВА, ПОЛОЖЕНИЕ РАСПРЕДВАЛА), ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ (ДРОССЕЛЬНАЯ ЗАСЛОНКА, ПОВЫШЕНИЕ ДАВЛЕНИЯ), ПЕРЕКЛЮЧАТЕЛЯ СЦЕПЛЕНИЯ И КЛАПАНА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X304 (12-контактн., черный) | Датчик топлива - кузов | Внизу правой задней стойки |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |

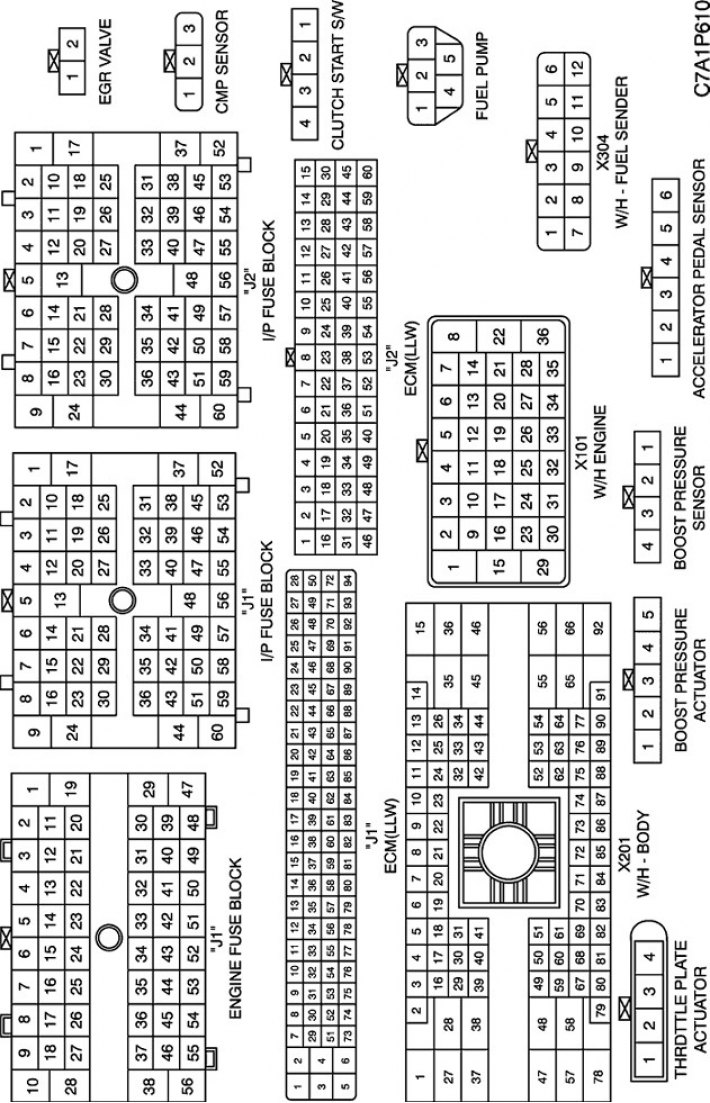

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LLW)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

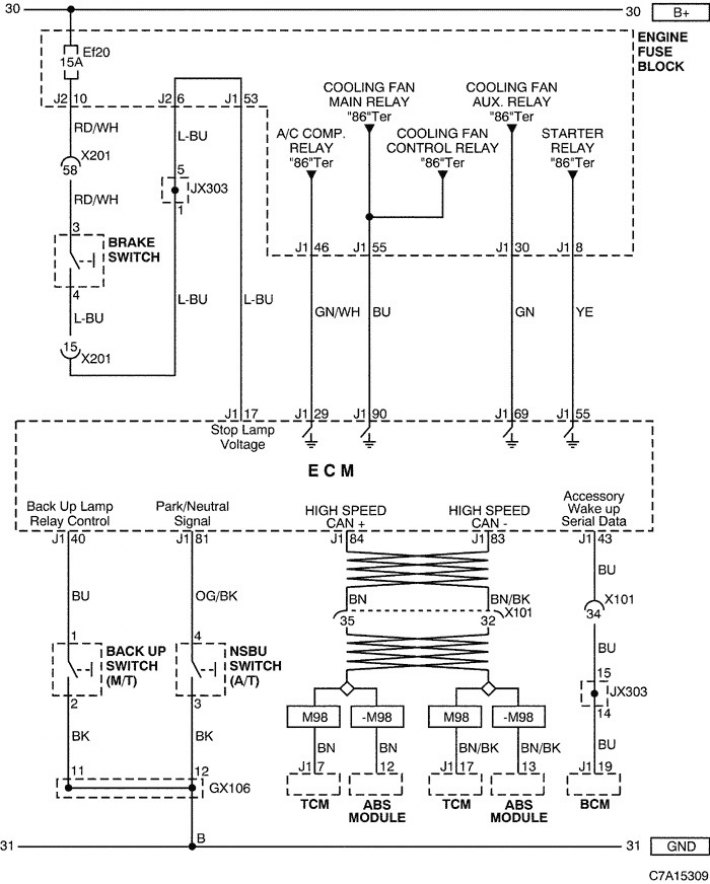

5) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ТОРМОЗА, ВЫКЛЮЧАТЕЛЯ ЗАДНЕГО ХОДА, ВЫКЛЮЧАТЕЛЯ NSBU
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |

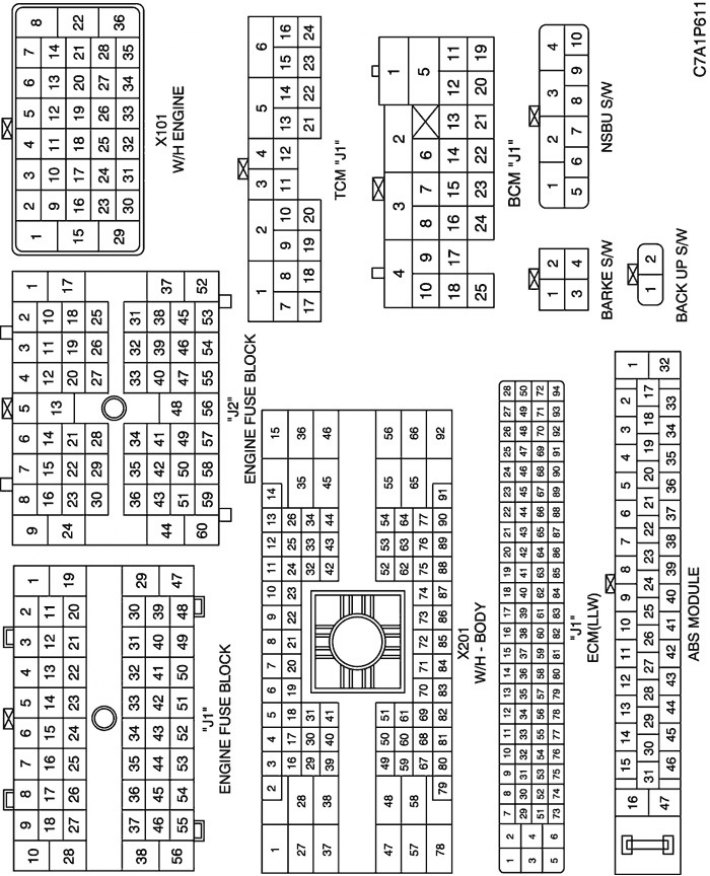

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LLW)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

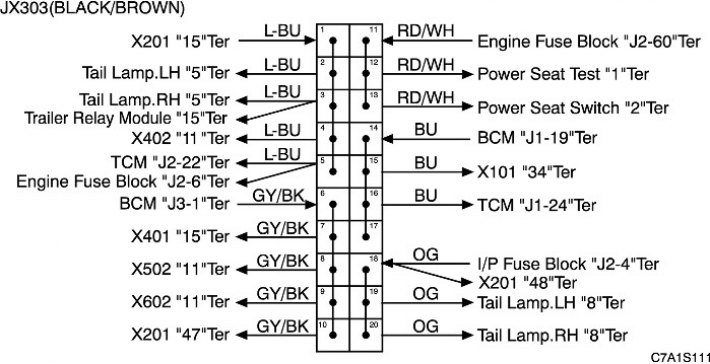

г. КОНТАКТНАЯ КОЛОДКА

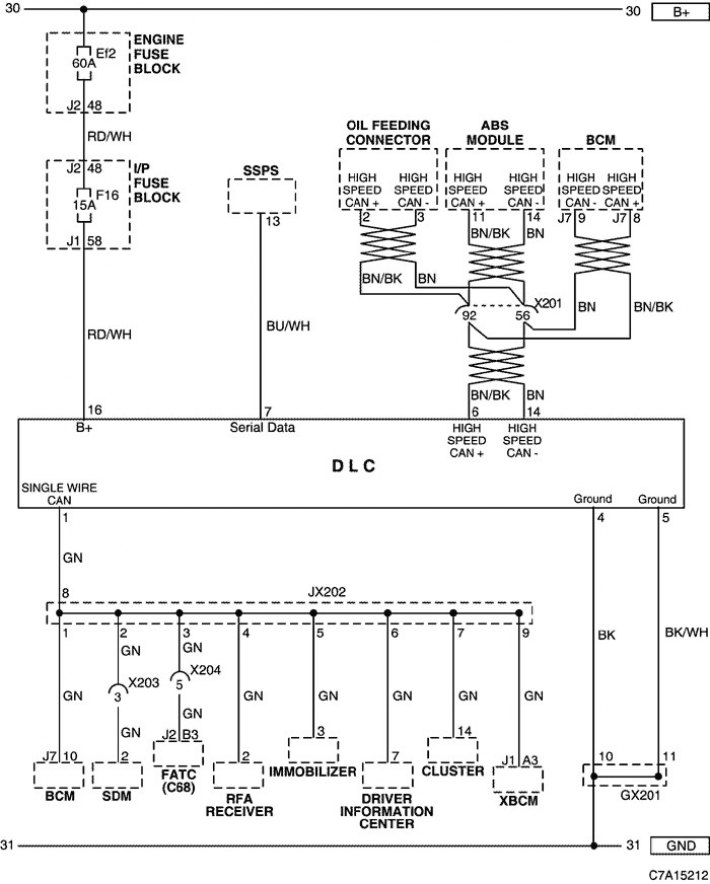

6) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X203 (6-контактн., бесцветный) | Приборная панель - подушка безопасности | Внизу напольной консоли |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

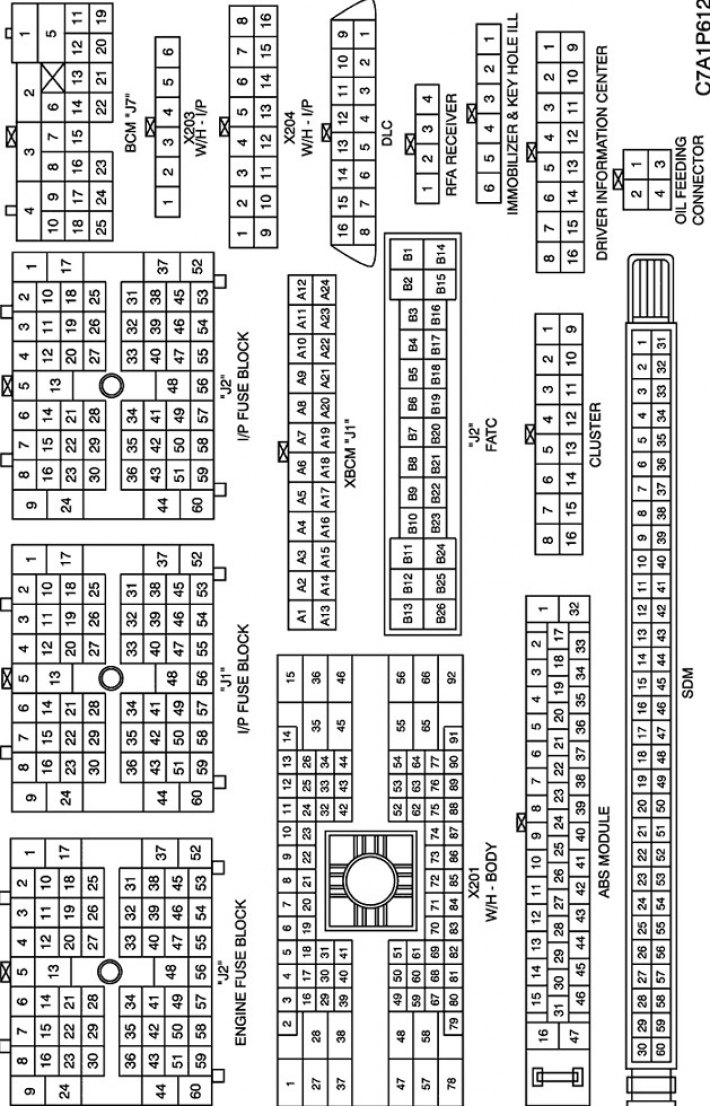

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

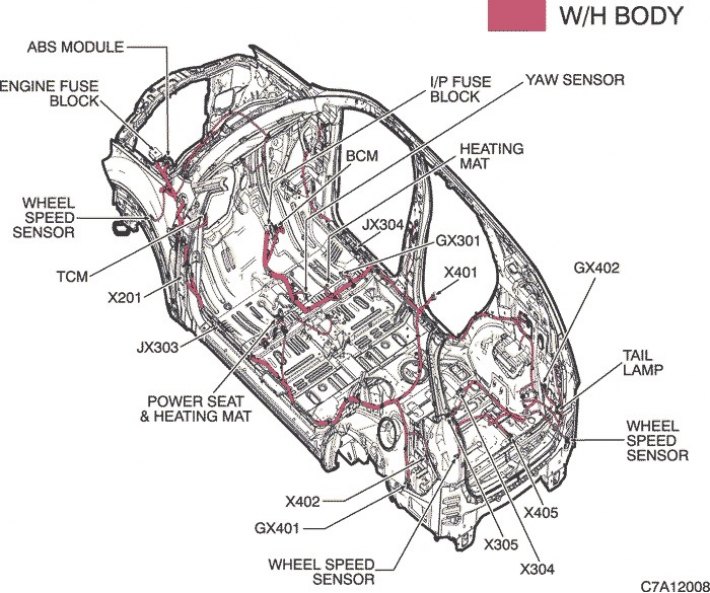

Ж/П КУЗОВ

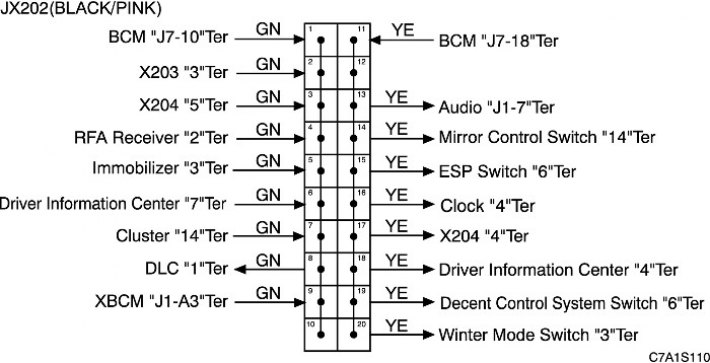

г. КОНТАКТНАЯ КОЛОДКА
