1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ, ЗАМКА ЗАЖИГАНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

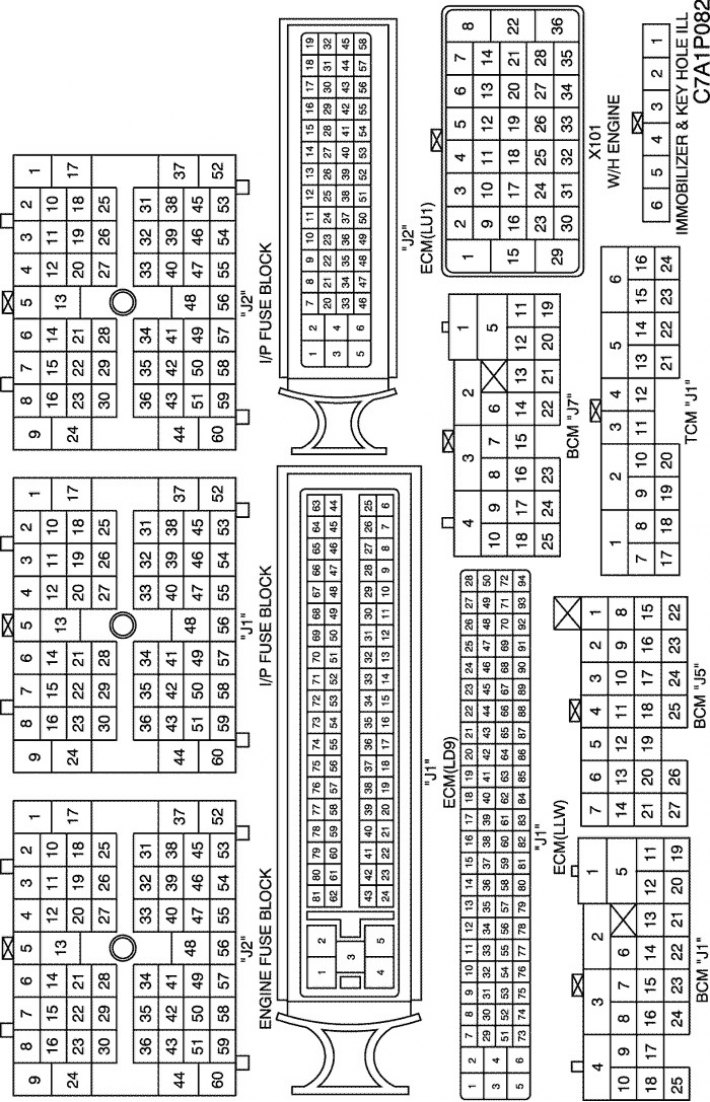

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ

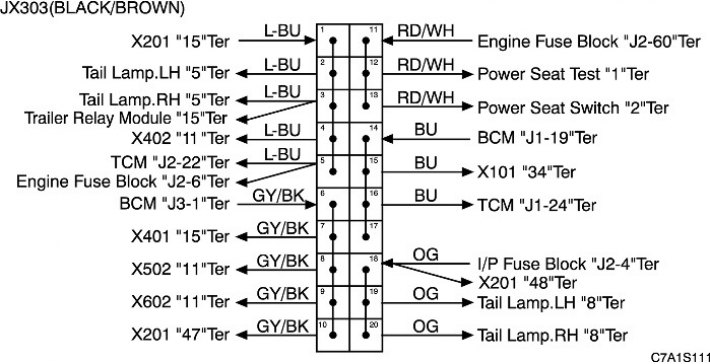

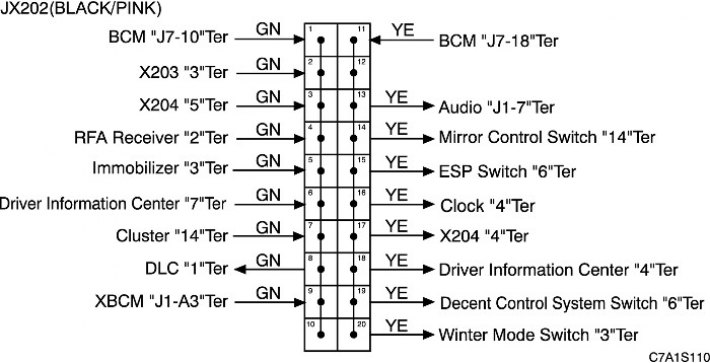

г. КОНТАКТНАЯ КОЛОДКА
2) ЦЕПЬ РЕЖИМА ПИТАНИЯ, ДАТЧИКА ДОЖДЯ И ВЫКЛЮЧАТЕЛЯ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X401 (18-контактн., бесцветный) | Крыша - кузов | Внутри левой задней стойки |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КРЫША
3) ЦЕПЬ ФАР, ОСВЕЩЕНИЯ, ПЕРЕДНИХ/ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР, ПЕРЕКЛЮЧАТЕЛЯ ТОРМОЗОВ И РЕГУЛЯТОРА ОСВЕЩЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X301 (12-контактн., бесцветный) | Консоль - кузов | Внизу напольной консоли |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

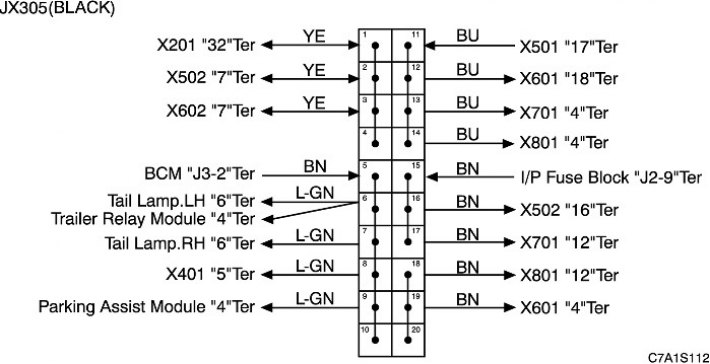

г. КОНТАКТНАЯ КОЛОДКА
4) ЦЕПЬ ОСВЕЩЕНИЯ ЭЛЕМЕНТОВ САЛОНА, ЛАМПЫ ЗАДНЕГО ХОДА, РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ, ВЫКЛЮЧАТЕЛЯ (ЗИМНИЙ РЕЖИМ, СИСТЕМА ПОДДЕРЖАНИЯ СКОРОСТИ, АВАРИЙНАЯ СИГНАЛИЗАЦИЯ, УКАЗАТЕЛЬ ПОВОРОТА)
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ
5) ЦЕПЬ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ, СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕЙ ОТКИДНОЙ ДВЕРИ, ДАТЧИКА ДОЖДЯ И ДАТЧИКА ТЕМПЕРАТУРЫ СЕРДЦЕВИНЫ ИСПАРИТЕЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| X401 (18-контактн., бесцветный) | Крыша - кузов | Внутри левой задней стойки |
| X402 (18-контактный, бесцветный) | Задняя откидная дверь - кузов | За левой задней стойкой |
| X901 (18-контактный, бесцветный) | Задняя откидная дверь - JPR задней откидной двери | За сиденьем "2" |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П КРЫША
Ж/П ЗАДНЯЯ ОТКИДНАЯ ДВЕРЬ
6) ЦЕПЬ ПРИВОДА ЗАПИРАНИЯ/ОТПИРАНИЯ ДВЕРИ, ЗВУКОВОГО СИГНАЛА, ЗАЩЕЛКИ ДВЕРИ, СИСТЕМЫ ОБЛЕГЧЕНИЯ ПАРКОВКИ И ПЕРЕКЛЮЧАТЕЛЕЙ (СТОЯНОЧНЫЙ ТОРМОЗ, ОТКРЫТИЕ КАПОТА, ЗАМОК ДВЕРИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X102 (12-контактн., черный) | JPR передней части кузова - передняя часть кузова | За левой фарой |
| X501 (18-контактн., серый) | Кузов - передняя левая дверь | Под левой передней стойкой |

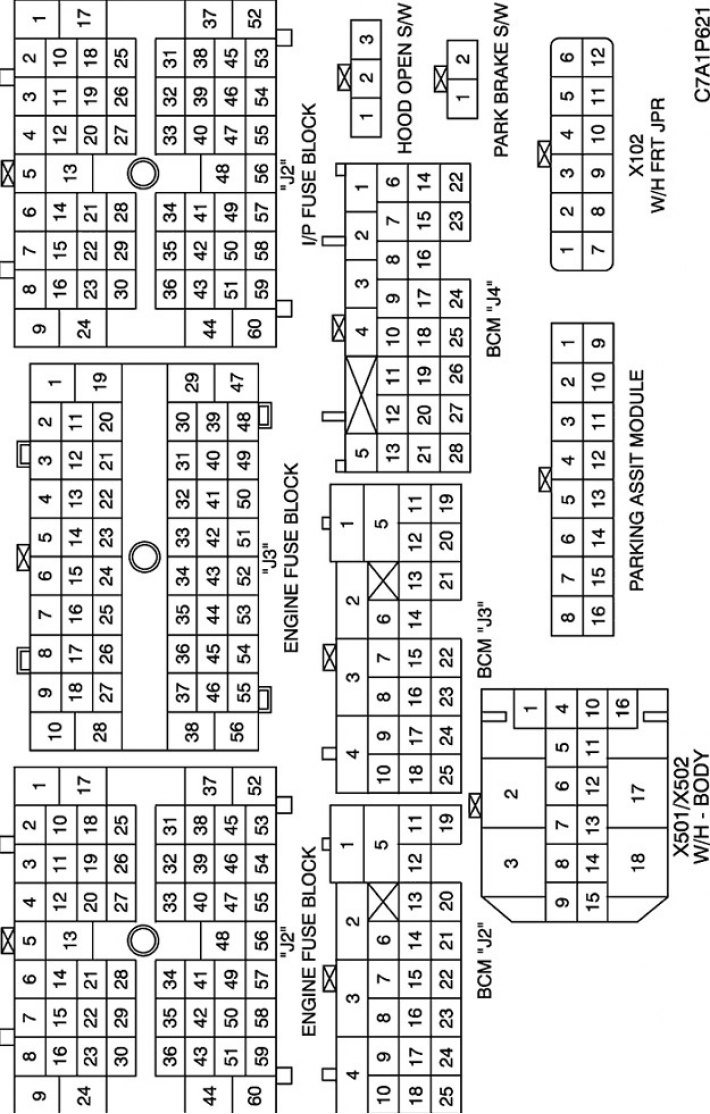

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П ПЕРЕДНЯЯ ДВЕРЬ

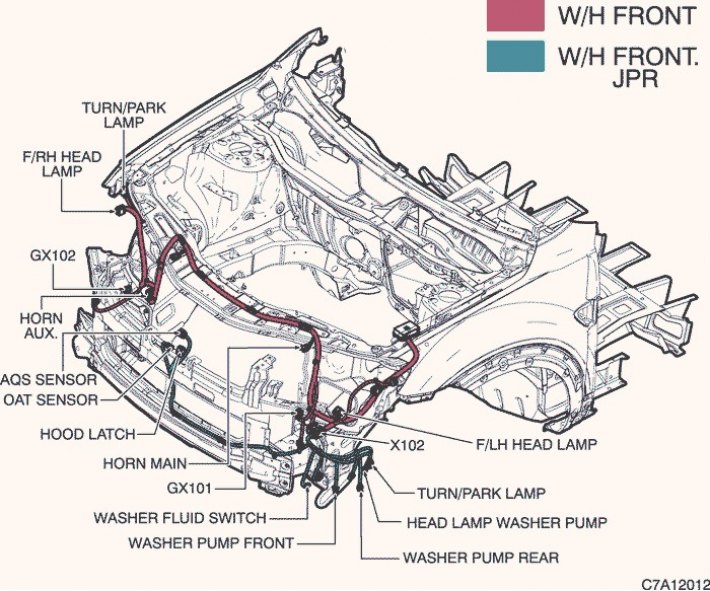

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
г. КОНТАКТНАЯ КОЛОДКА

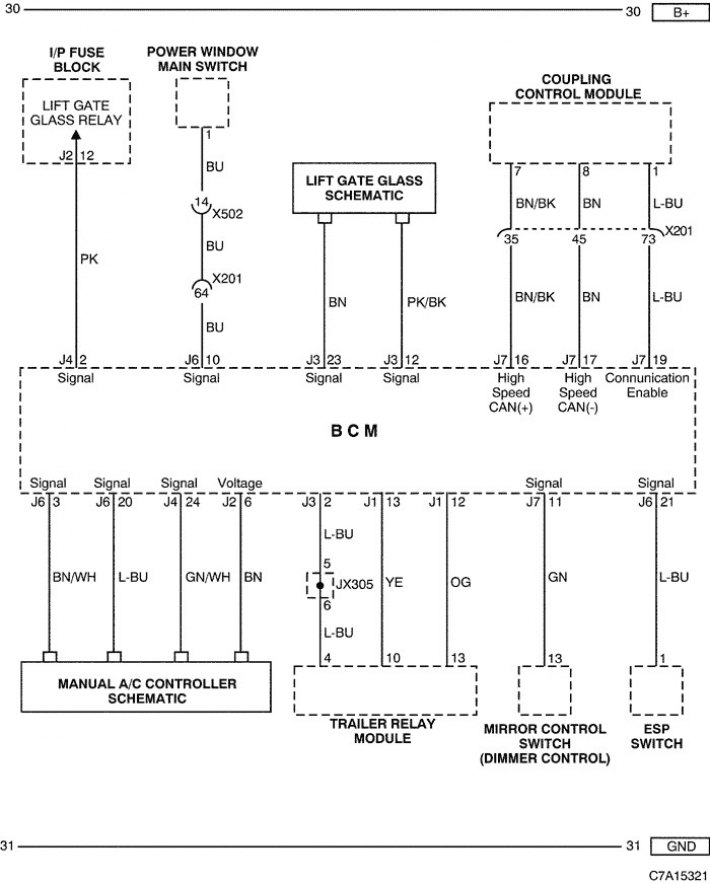

7) ЦЕПЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ, СТЕКЛА ЗАДНЕЙ ОТКИДНОЙ ДВЕРИ, КОНТРОЛЛЕРА СЦЕПЛЕНИЯ, ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОННОЙ СИСТЕМЫ КУРСОВОЙ УСТОЙЧИВОСТИ (ESP) И КОНТРОЛЛЕРА РУЧНОГО УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X502 (18-контактн., бесцветный) | Кузов - передняя левая дверь | Под левой передней стойкой |

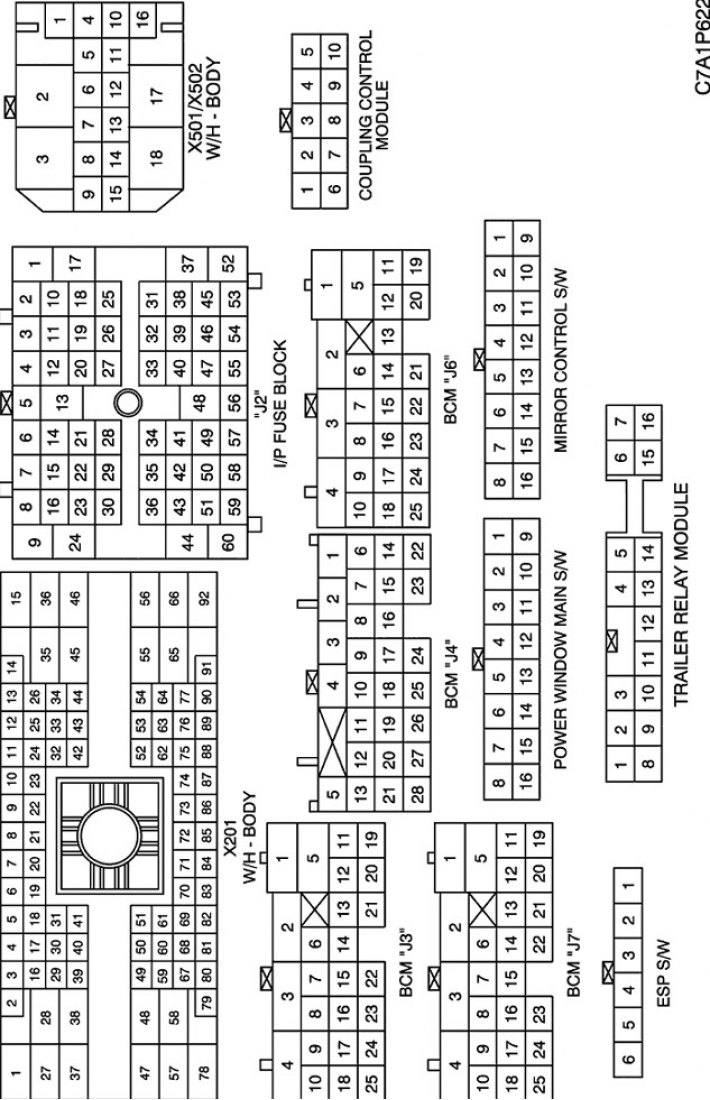

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

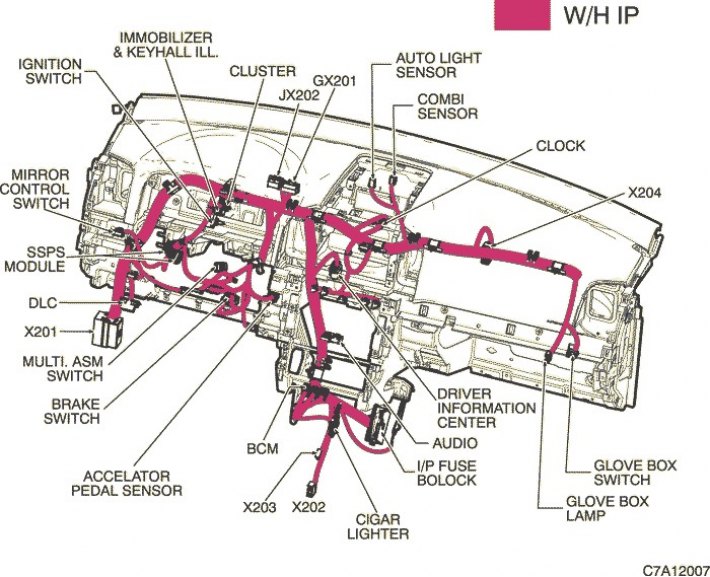

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

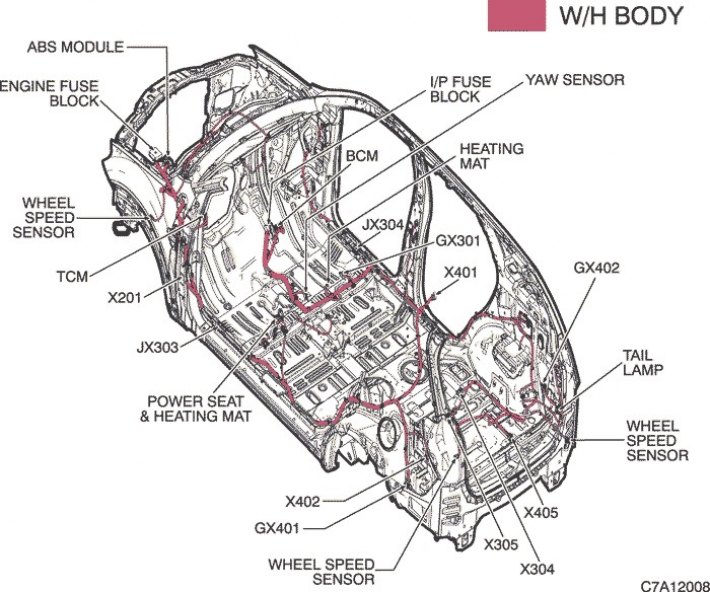

Ж/П КУЗОВ

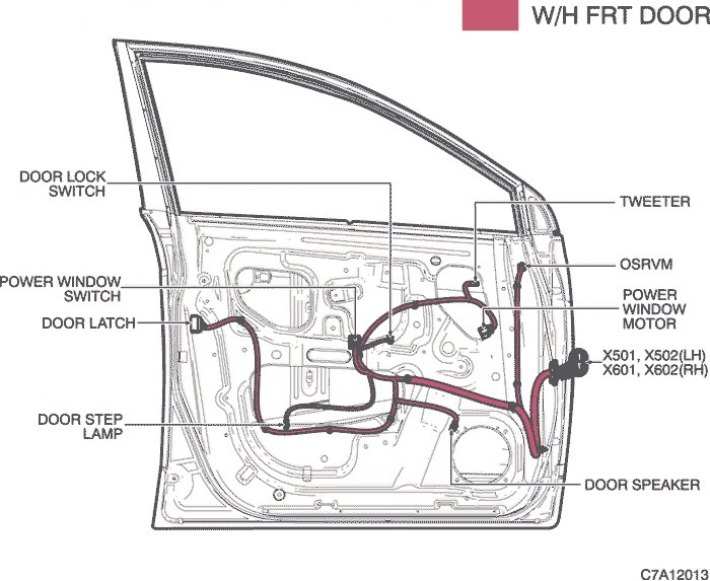

Ж/П ПЕРЕДНЯЯ ДВЕРЬ

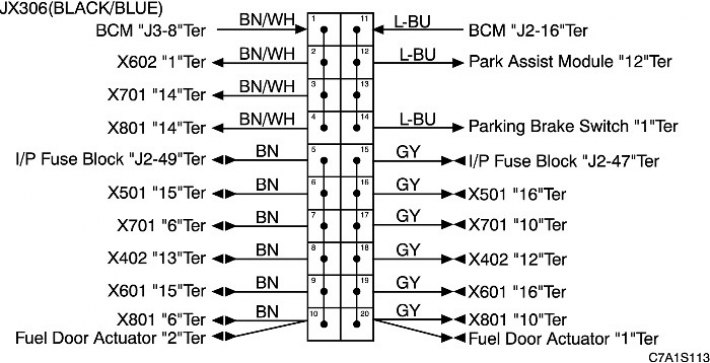

г. КОНТАКТНАЯ КОЛОДКА
(Оригинальная версия статьи на сайте ChevyMan)
