Оглавление: 1) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ,… ↧ 2) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ,… ↧ 3) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ,… ↧ 4) ЦЕПЬ ЗАМКА ЗАЖИГАНИЯ ↧ 5) ЦЕПЬ РЕЖИМА ПИТАНИЯ ↧

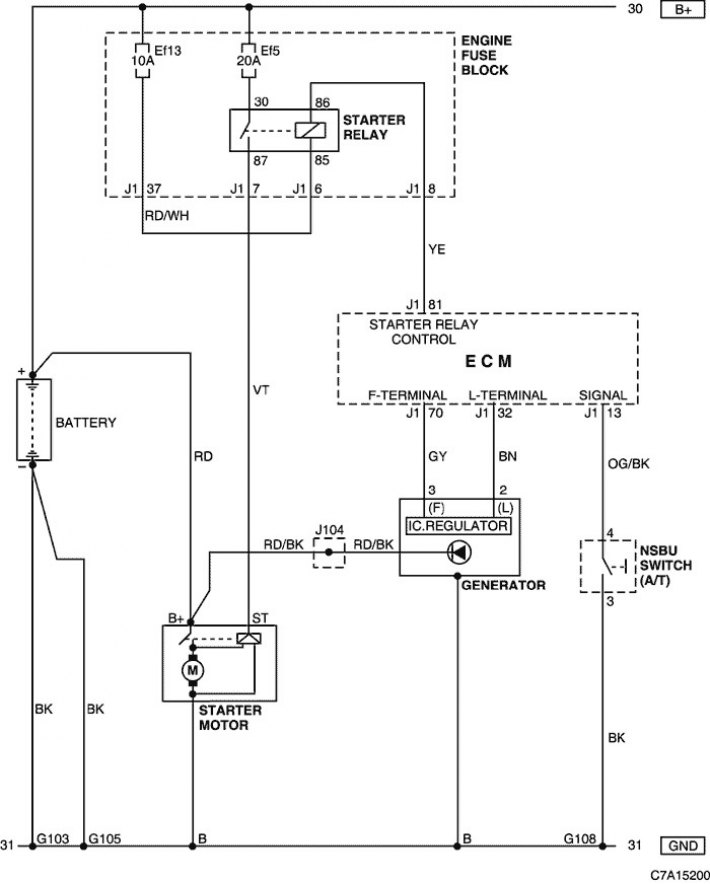

1) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ, СТАРТЕРА, ГЕНЕРАТОРА И ВЫКЛЮЧАТЕЛЯ NSBU: FAM II 2.4D (LD9)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| G103 | Аккумуляторная батарея | За блоком предохранителей в моторном отсеке |
| G105 | Аккумуляторная батарея | На блоке цилиндров |
| G108 | Двигатель (FAM II) | На блоке цилиндров |

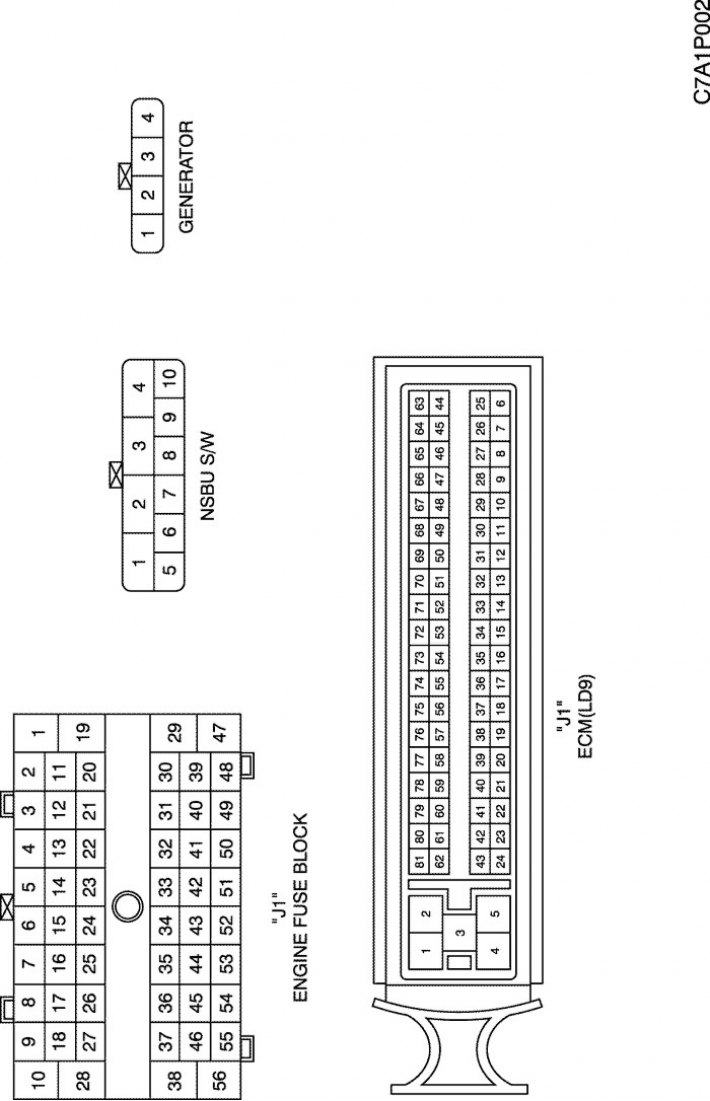

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

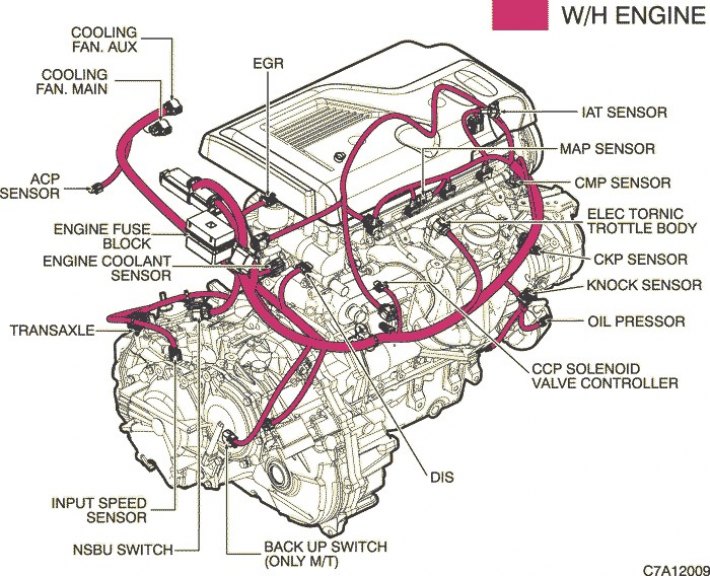

Ж/П ДВИГАТЕЛЬ (LD9)
2) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ, СТАРТЕРА, ГЕНЕРАТОРА И ВЫКЛЮЧАТЕЛЯ NSBU; 2.0 ДИЗЕЛЬ (LLW)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| G103 | Аккумуляторная батарея | За блоком предохранителей в моторном отсеке |
| G105 | Аккумуляторная батарея | На блоке цилиндров |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |

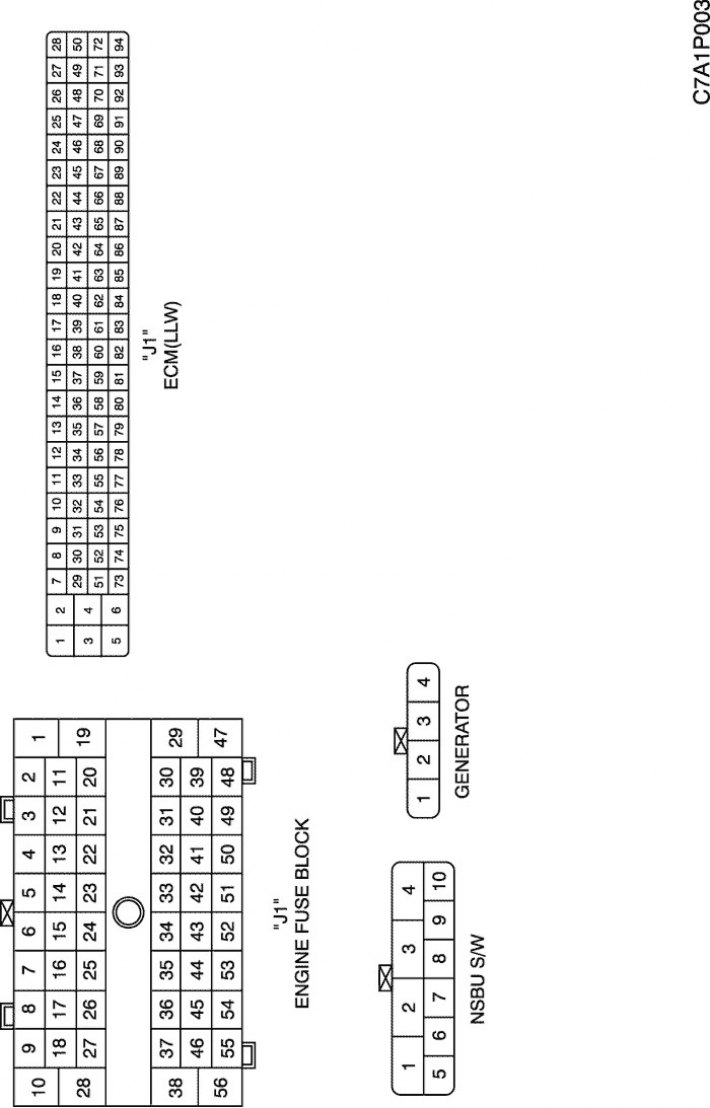

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

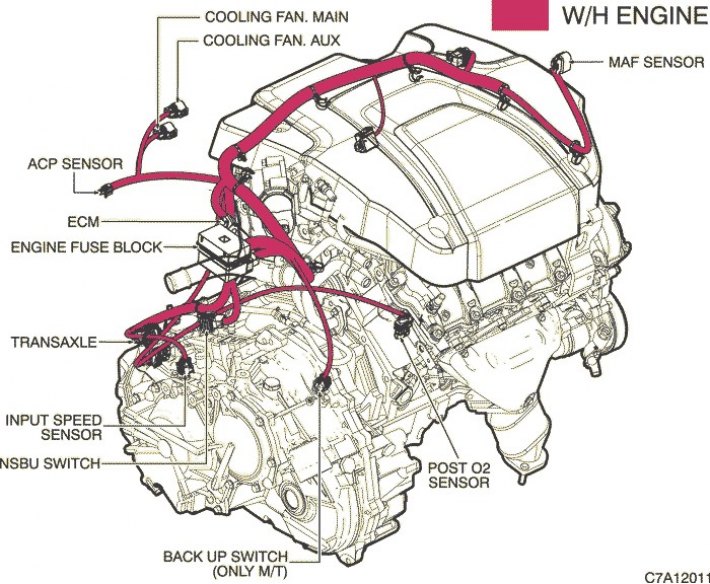

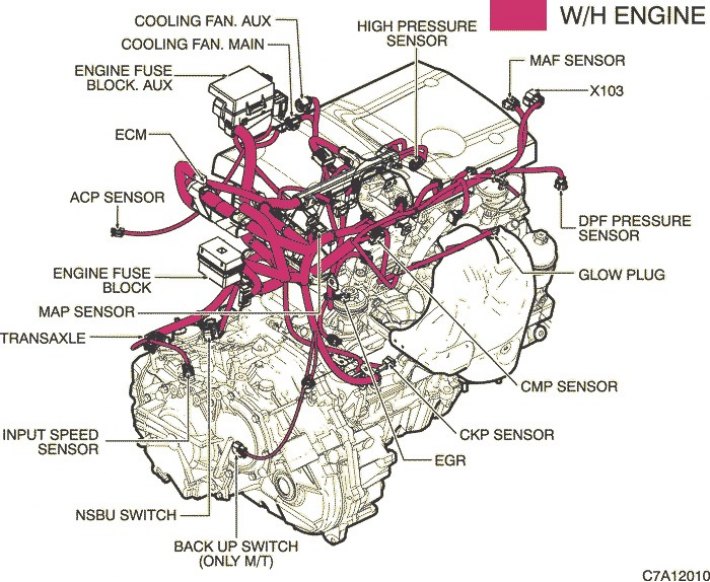

Ж/П ДВИГАТЕЛЬ (LLW)

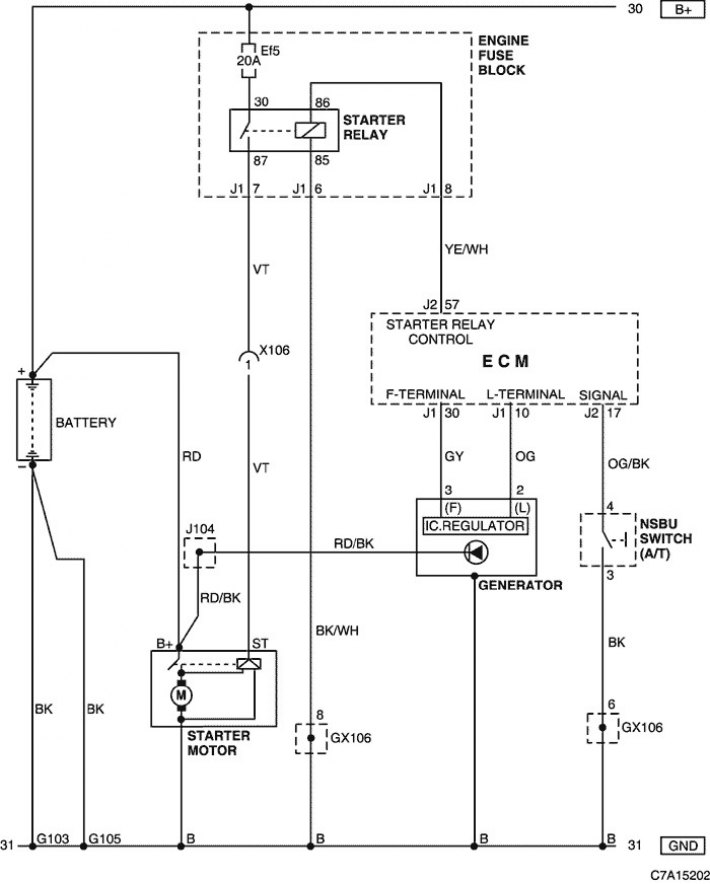

3) ЦЕПЬ АККУМУЛЯТОРНОЙ БАТАРЕИ, СТАРТЕРА, ГЕНЕРАТОРА И ВЫКЛЮЧАТЕЛЯ NSBU: HFV6 3.2 (LU1)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X106 (7-контактн., черный) | Двигатель - топливная форсунка (HVF6) | Над головкой цилиндров |
| G103 | Аккумуляторная батарея | За блоком предохранителей в моторном отсеке |
| G105 | Аккумуляторная батарея | На блоке цилиндров |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |

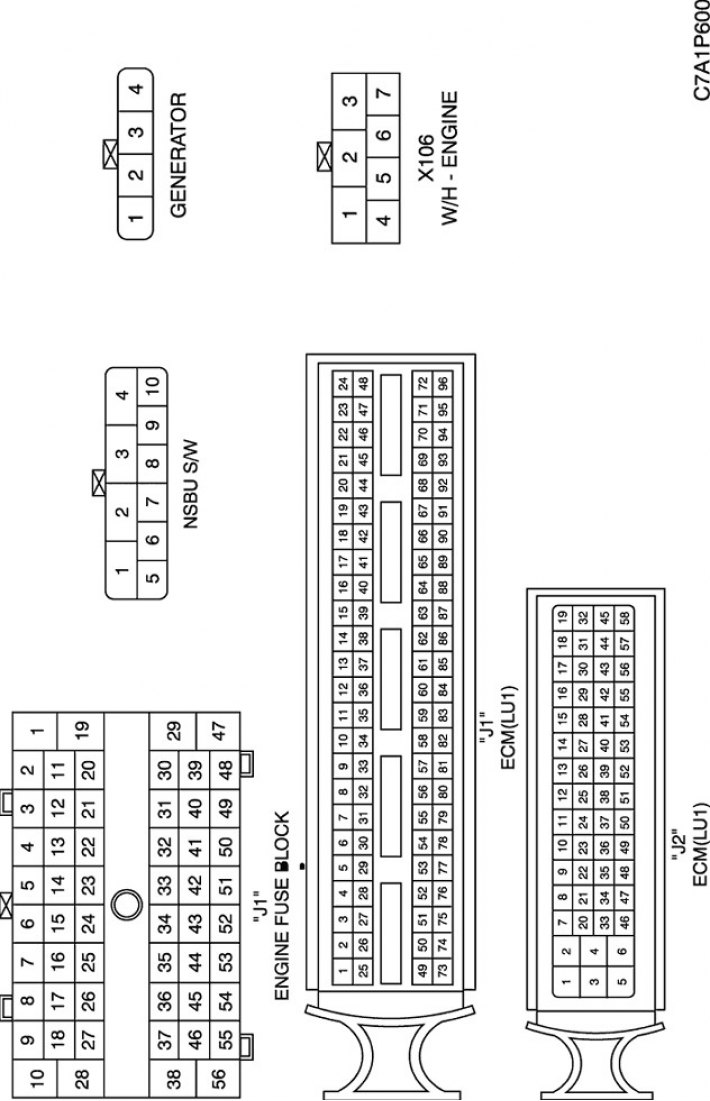

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LUI)

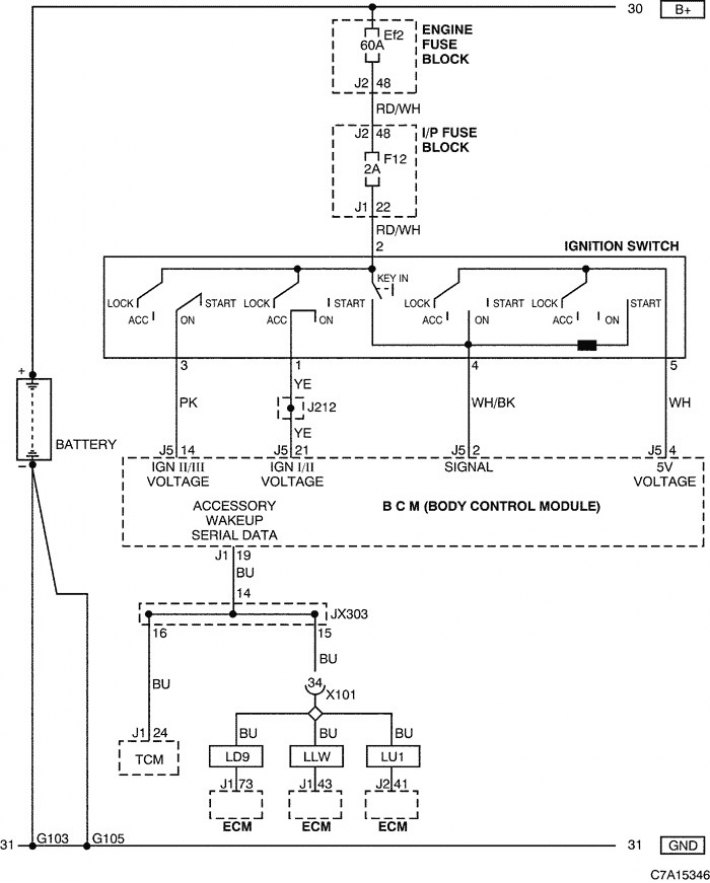

4) ЦЕПЬ ЗАМКА ЗАЖИГАНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| G103 | Аккумуляторная батарея | За блоком предохранителей в моторном отсеке |
| G105 | Аккумуляторная батарея | На блоке цилиндров |

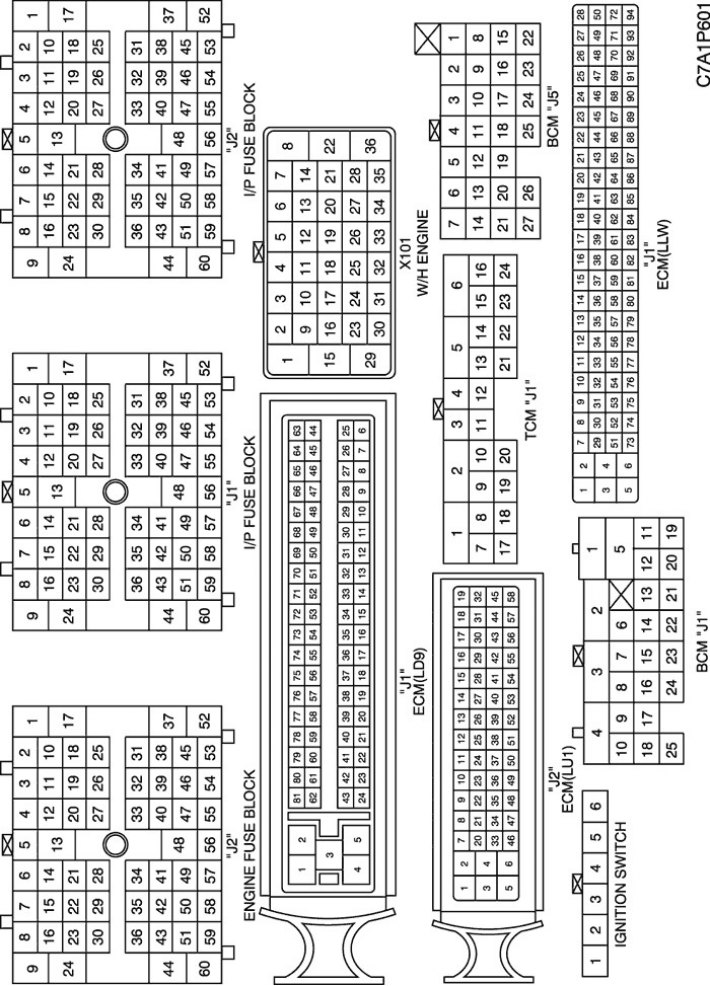

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

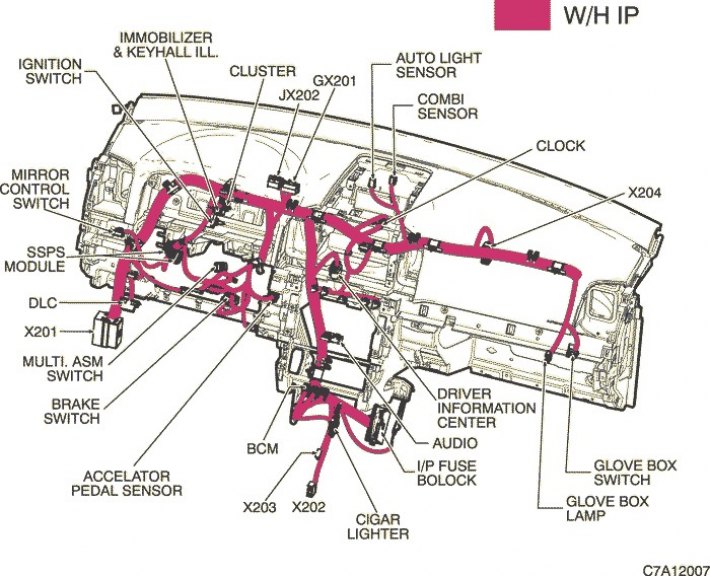

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

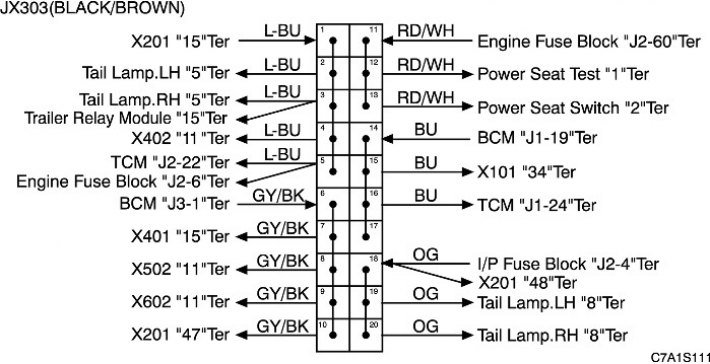

г. КОНТАКТНАЯ КОЛОДКА

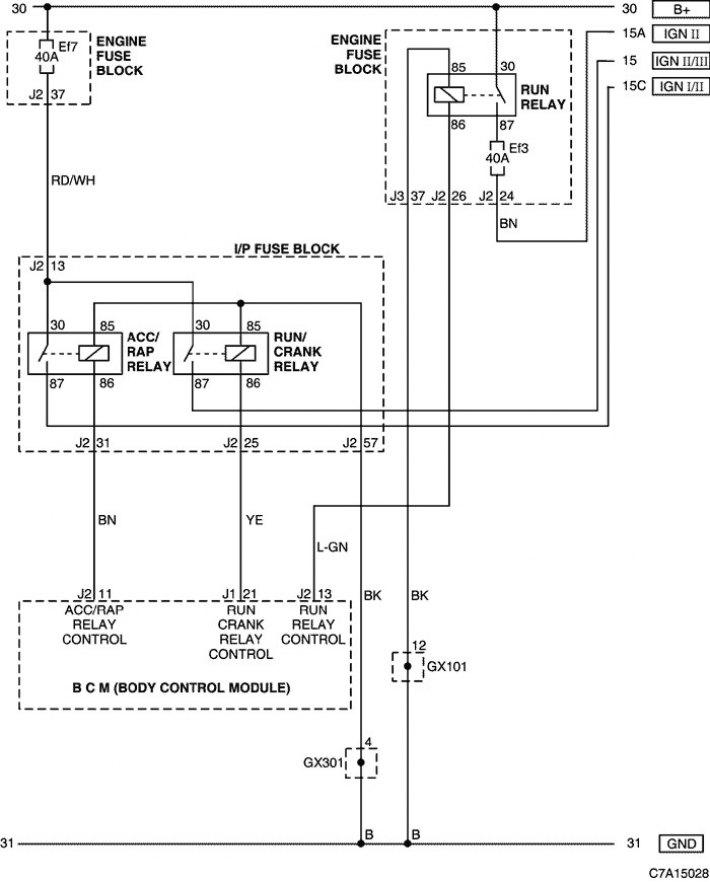

5) ЦЕПЬ РЕЖИМА ПИТАНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |

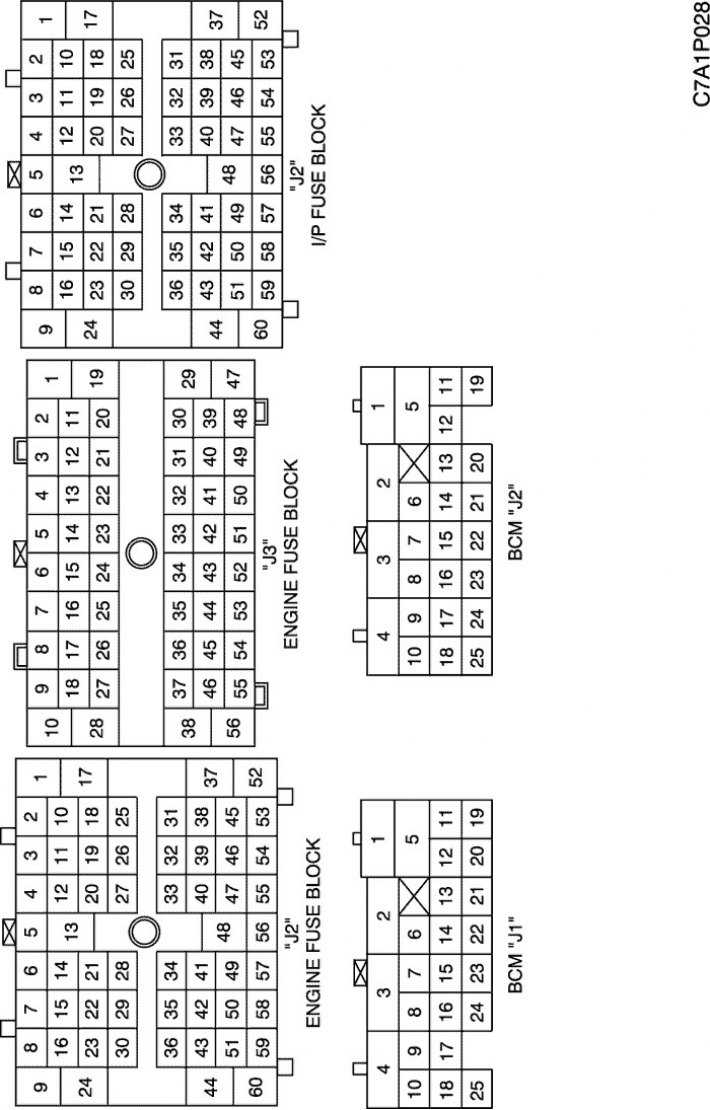

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
