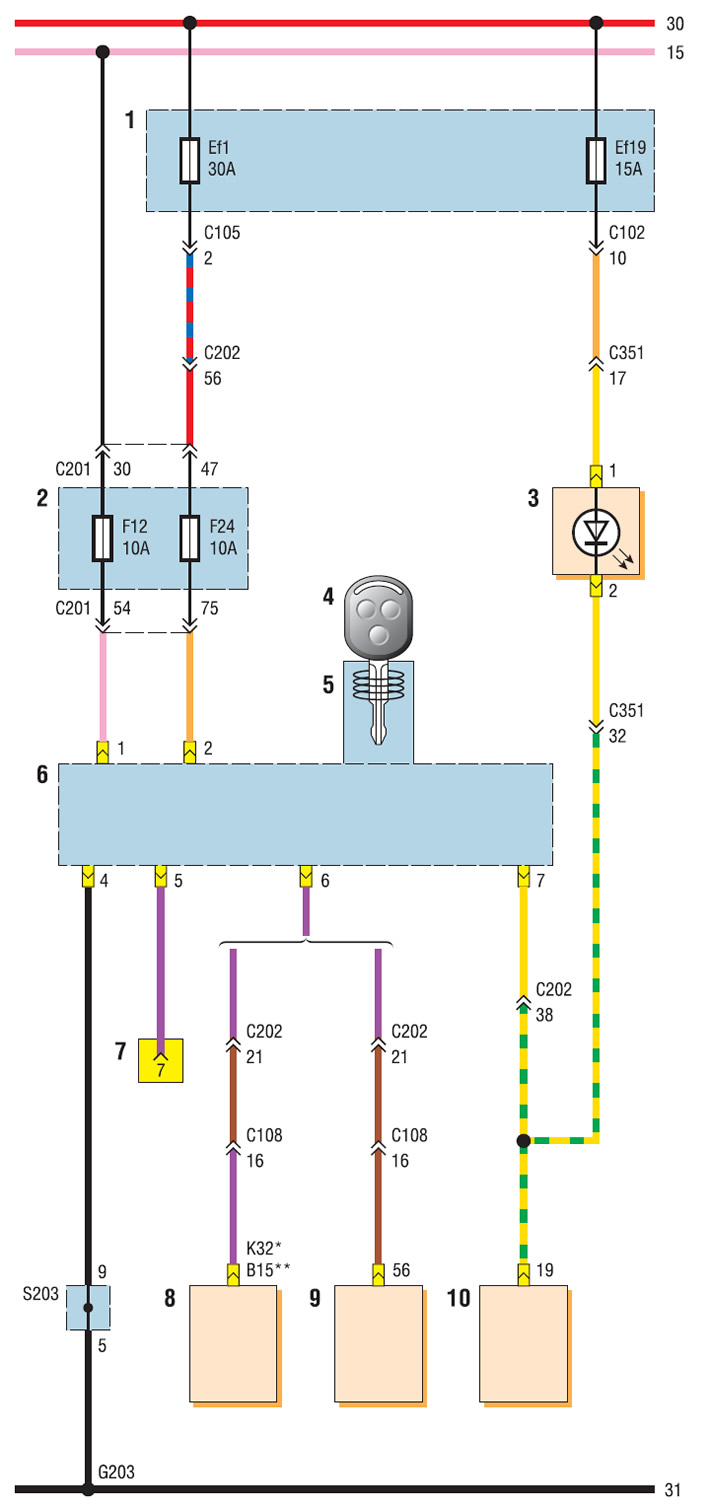

Схема блокировки пуска двигателя (иммобилайзер): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — сигнализатор состояния иммобилайзера; 4 — транспондер в ключе зажигания; 5 — катушка связи на выключателе зажигания; 6 — блок управления иммобилайзера; 7 — диагностический разъем; 8 — ЭБУ MR-140 или HV-240; 9 — ЭБУ Sirius D4; 10 - блок управления автомобильной противоугонной системой
* с ЭБУ MR-140
** с ЭБУ HV-240
