Круз 1 (2008-2016)

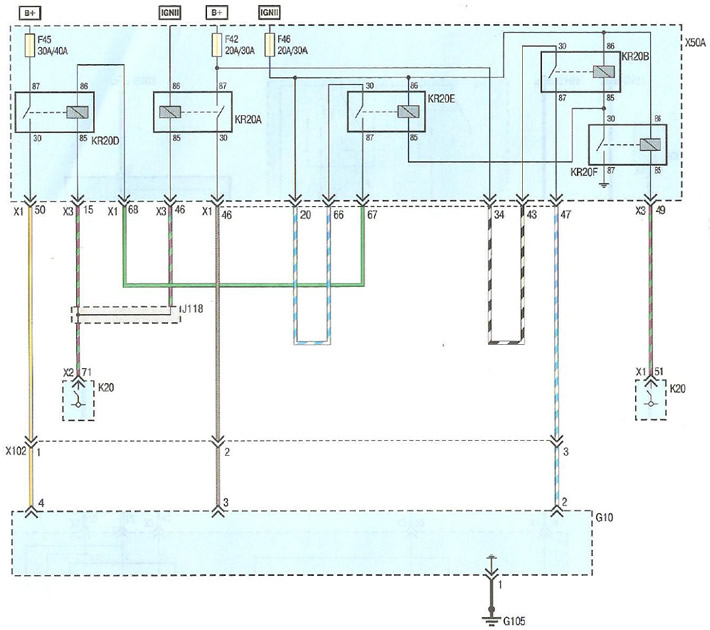

Схема 23. Система охлаждения двигателя (Chevrolet Cruze J300)

Схема 23. Система охлаждения двигателя

Схема 23. Система охлаждения двигателя

Здесь находятся обозначения к этой электросхеме →

Оригинал статьи находится на сайте ChevyMan.ru

Статья была проверена: Владимир Романников
