1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, МАССЫ, ВЫКЛЮЧАТЕЛЯ ТОРМОЗА И ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX401 (черный/серый) | Кузов | Левая сторона багажника |

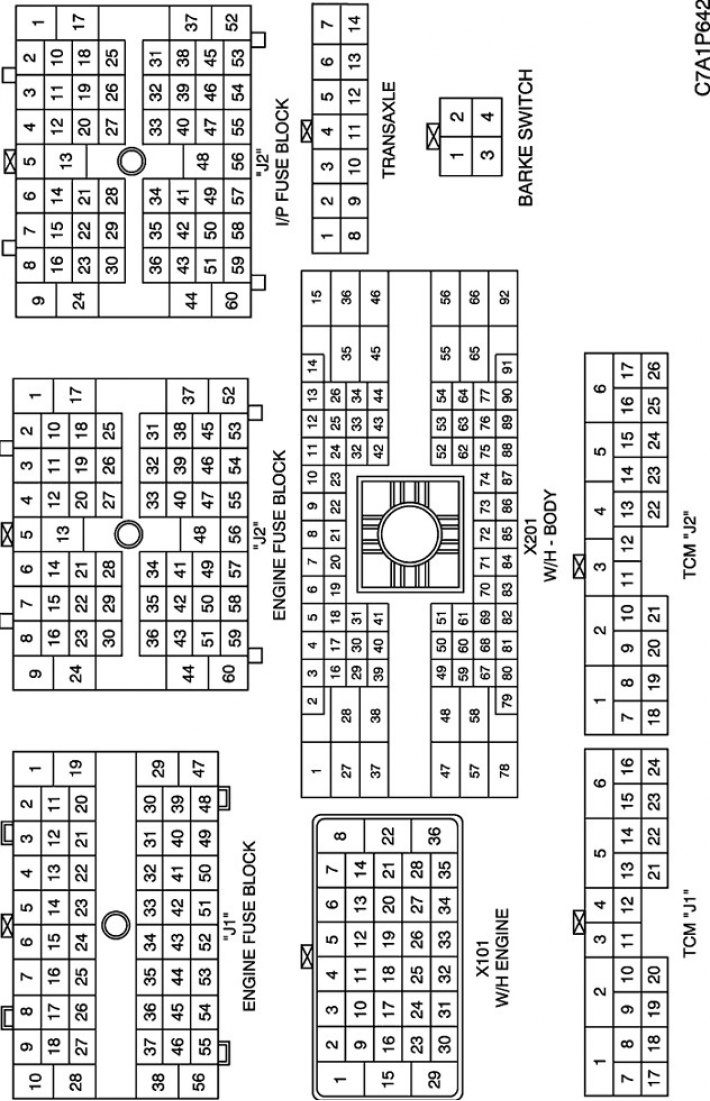

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

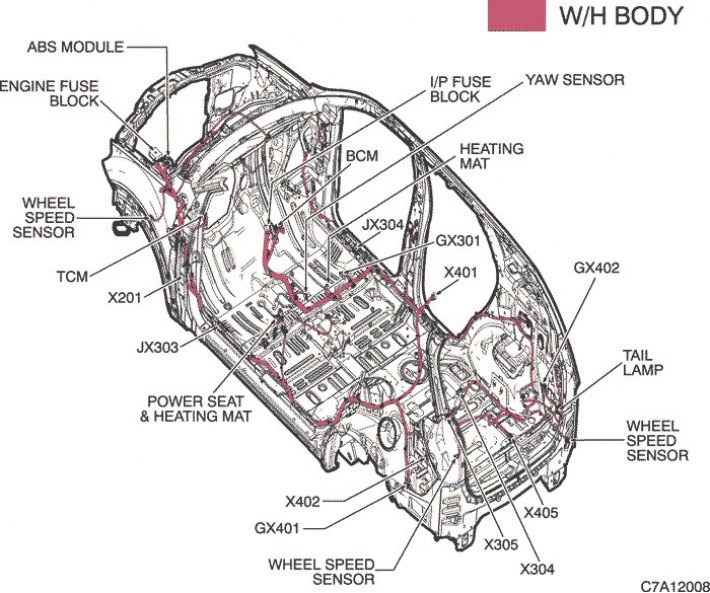

Ж/П КУЗОВ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

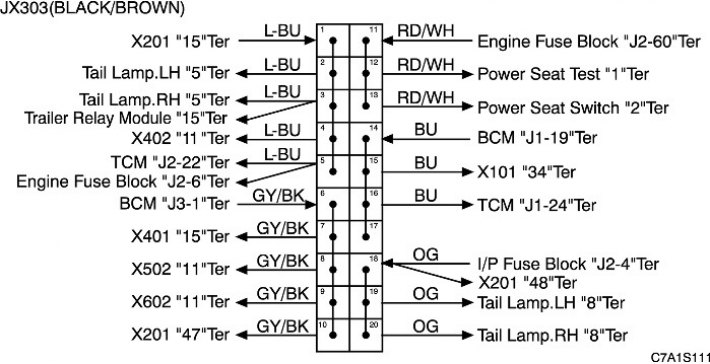

г. КОНТАКТНАЯ КОЛОДКА
2) ЦЕПЬ ДАТЧИКА (СКОРОСТЬ ПЕРВИЧНОГО ВАЛА, СКОРОСТЬ ВТОРИЧНОГО ВАЛА), ВЫКЛЮЧАТЕЛЯ NSBU И ВЫСОКОСКОРОСТНОЙ ШИНЫ CAN
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |
| G108 | Двигатель (FAM II) | На блоке цилиндров |

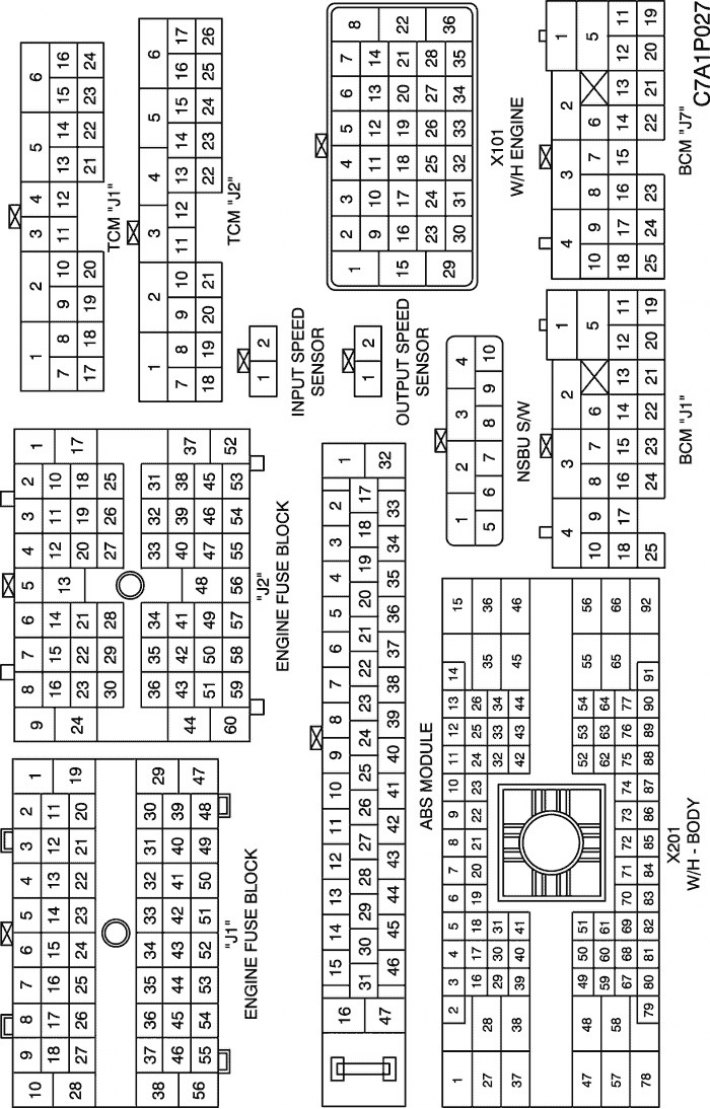

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА

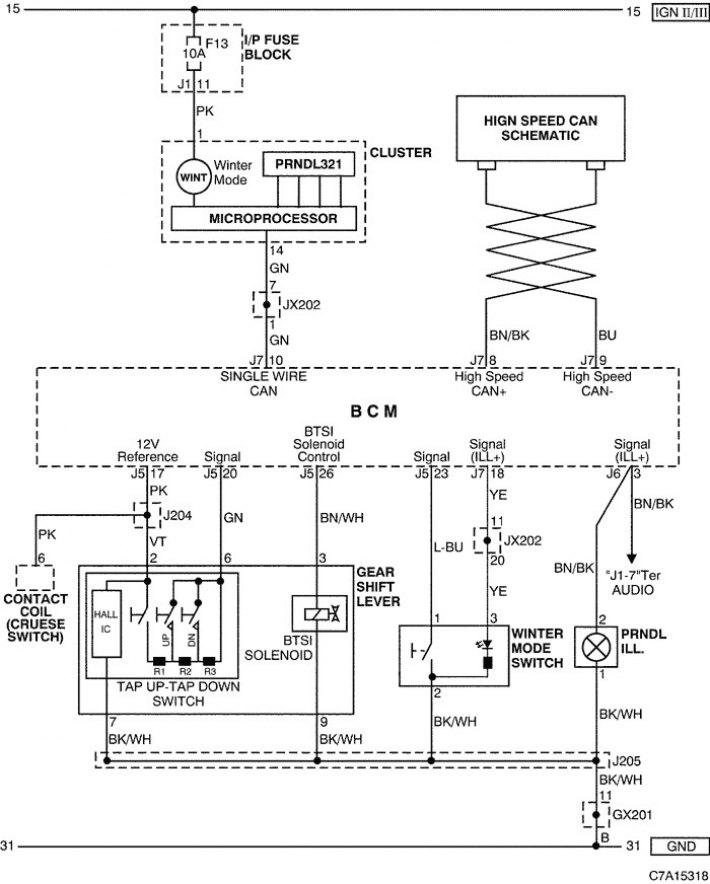

3) ЦЕПЬ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ, ВЫКЛЮЧАТЕЛЯ ЗИМНЕГО РЕЖИМА И КОМБИНАЦИИ ПРИБОРОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |

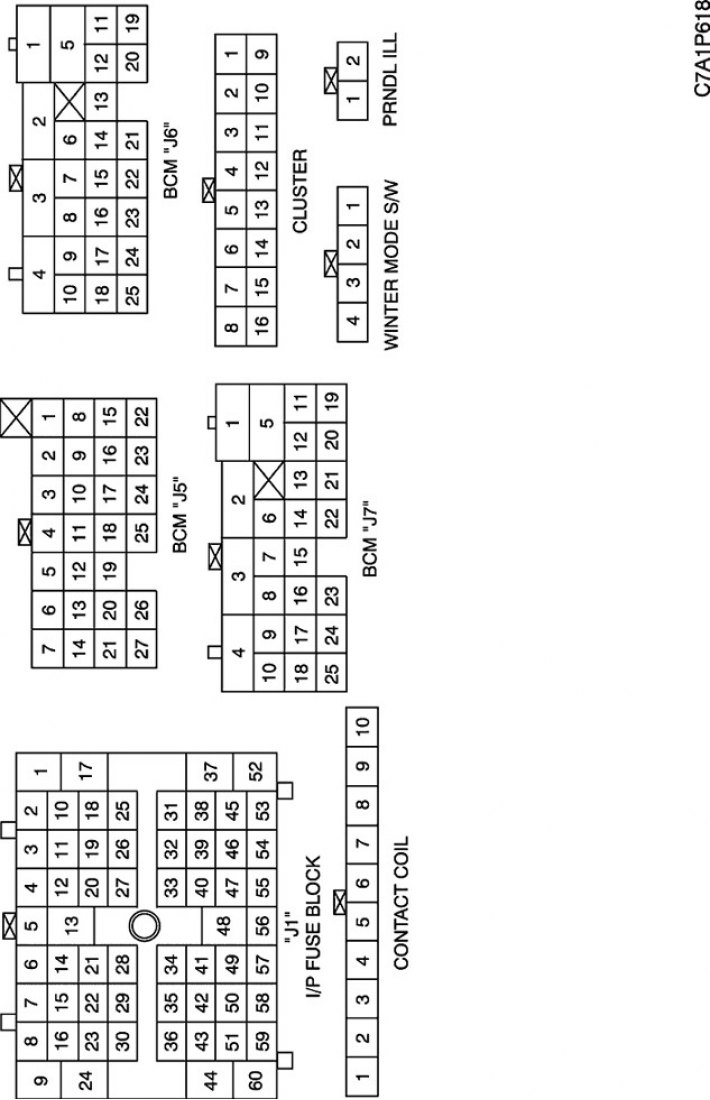

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

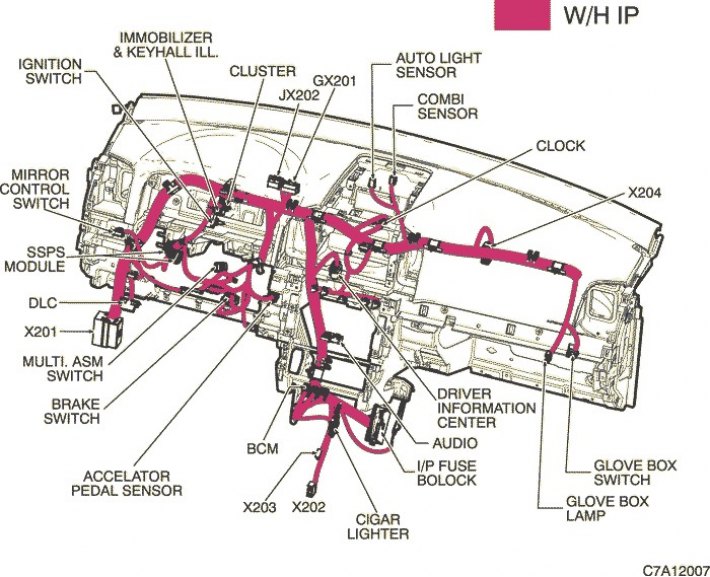

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

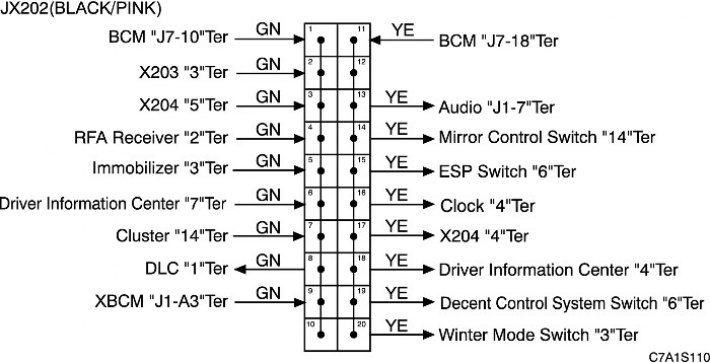

г. КОНТАКТНАЯ КОЛОДКА
