Оглавление: 1) ЦЕПЬ ПИТАНИЯ АККУМУЛЯТОРНОЙ… ↧ 2) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ФОРСУНКИ… ↧ 3) ЦЕПЬ КОНТРОЛЛЕРА ETC, ДАТЧИКА… ↧ 4) СОЛЕНОИД ПРОДУВКИ АДСОРБЕРА СУПББ… ↧ 5) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ТОРМОЗА,… ↧ 6) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ ↧
1) ЦЕПЬ ПИТАНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, ЭЛЕКТРОННОЙ СИСТЕМЫ ЗАЖИГАНИЯ, ГЕНЕРАТОРА И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СКР)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| G108 | Двигатель (FAM II) | На блоке цилиндров |

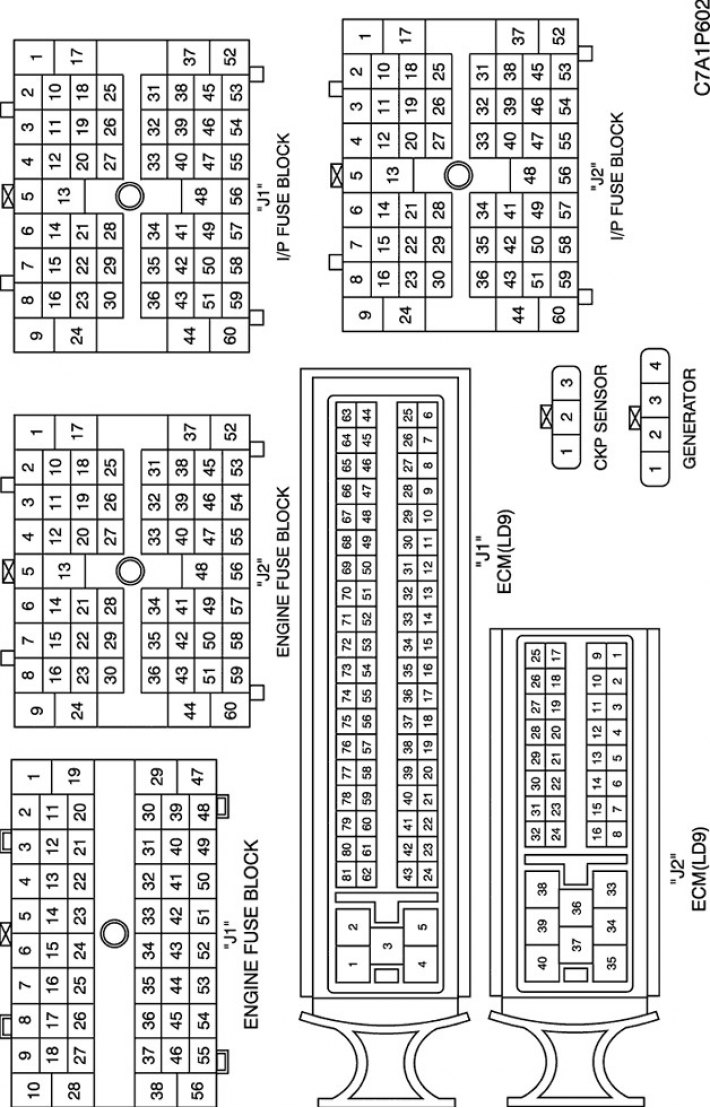

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

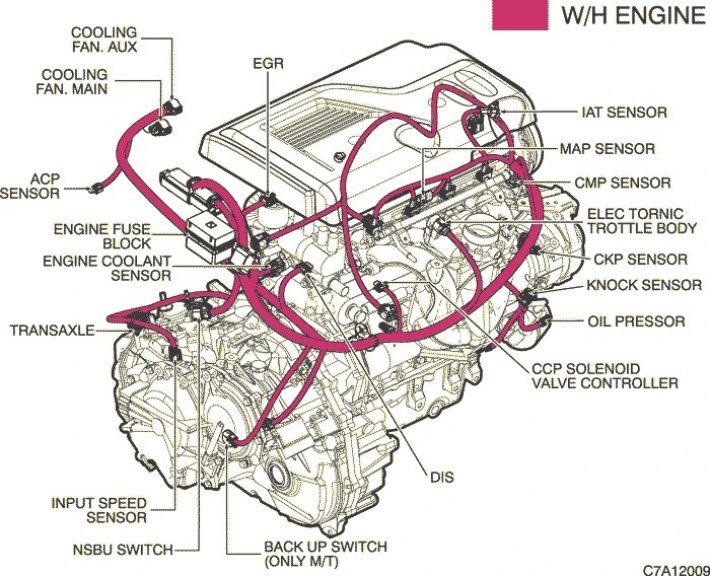

Ж/П ДВИГАТЕЛЬ (LD9)

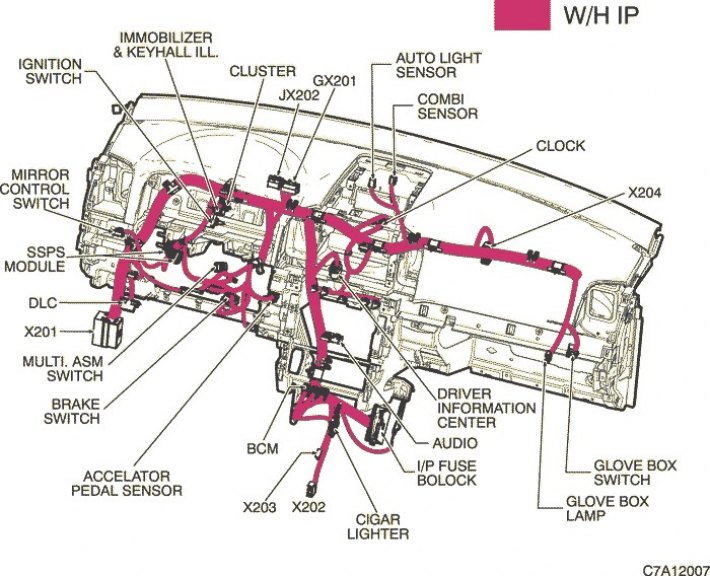

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

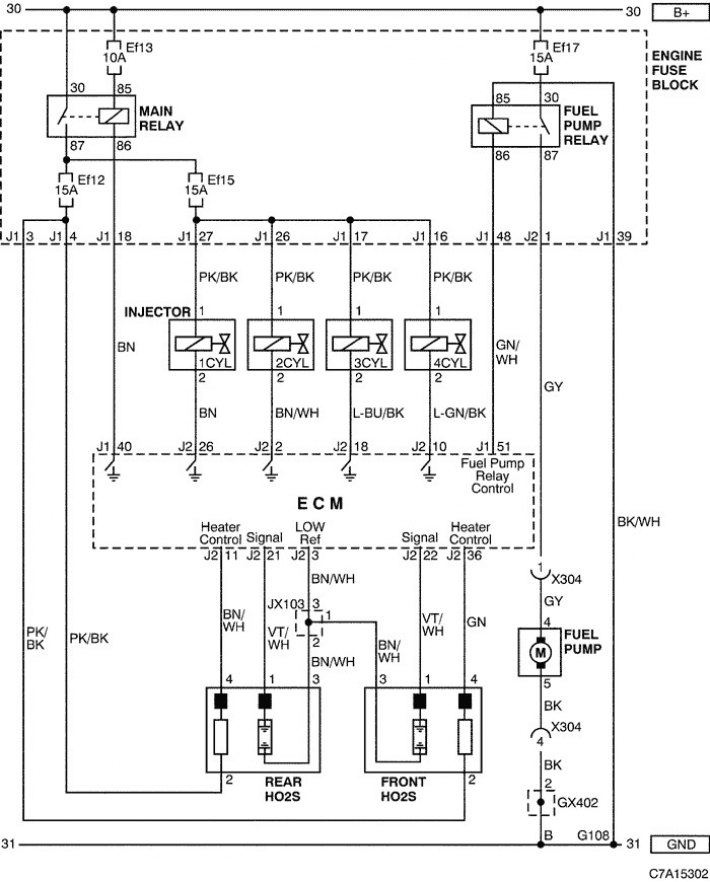

2) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ФОРСУНКИ И НАГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X304 (12-контактн., черный) | Датчик топлива - кузов | Внизу правой задней стойки |
| G108 | Двигатель (FAM II) | На блоке цилиндров |
| GX402 (черный/серый) | Кузов | Правая сторона багажника |

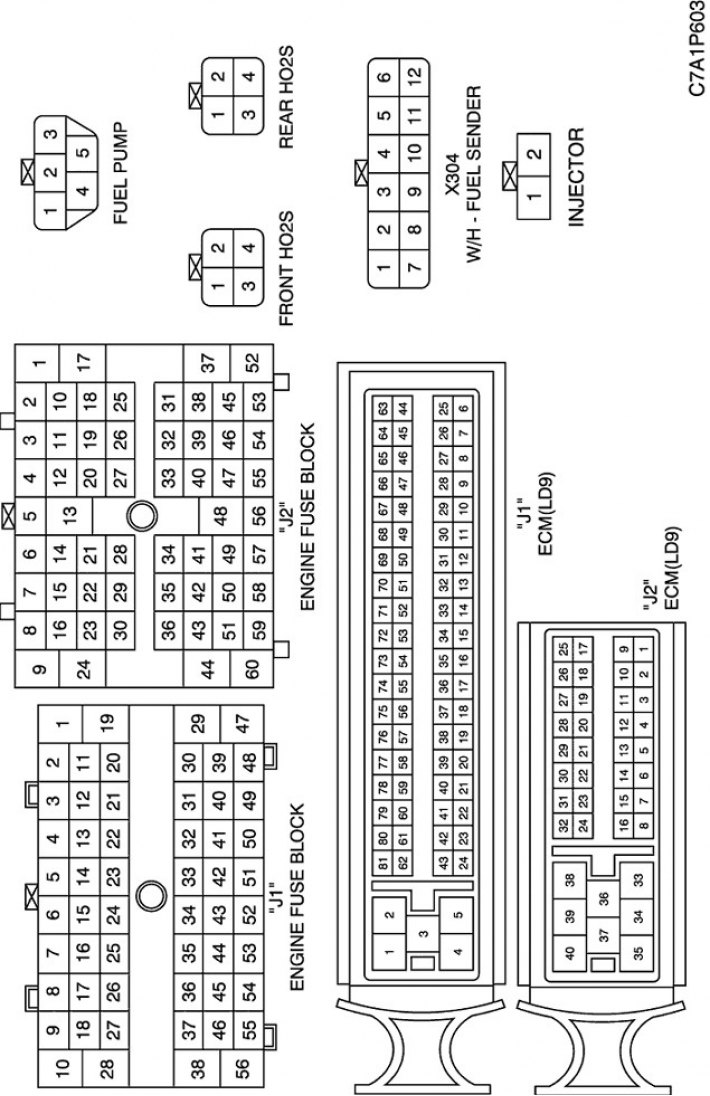

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

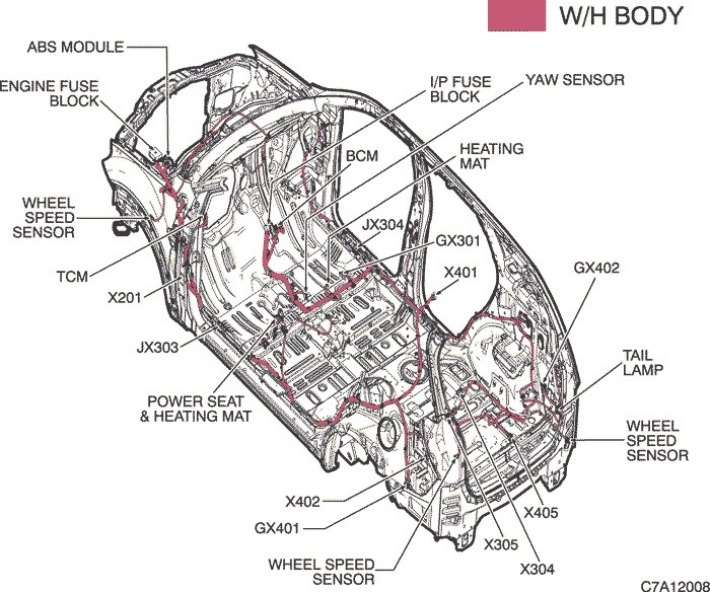

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LD9)
Ж/П КУЗОВ

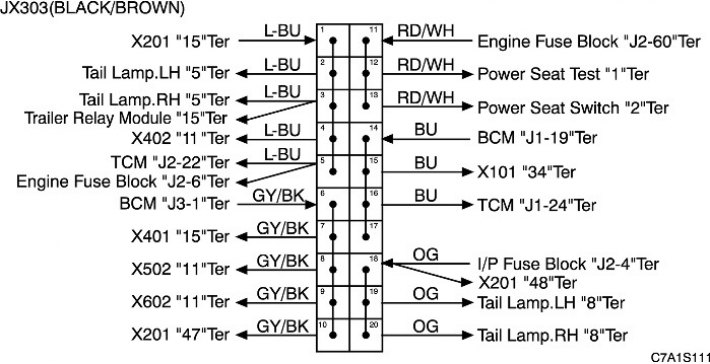

г. КОНТАКТНАЯ КОЛОДКА

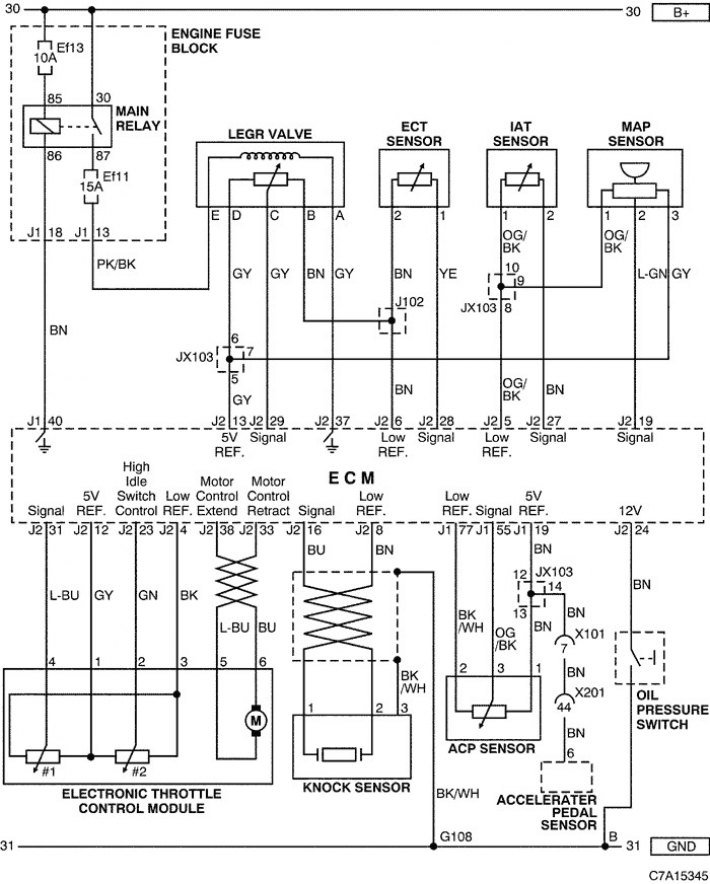

3) ЦЕПЬ КОНТРОЛЛЕРА ETC, ДАТЧИКА (АБСОЛЮТНОЕ ДАВЛЕНИЕ В КОЛЛЕКТОРЕ (MAP), ECT, ДЕТОНАЦИЯ, ДАВЛЕНИЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ACP) И ПЕДАЛЬ АКСЕЛЕРАТОРА), ДАТЧИКА ДАВЛЕНИЯ МАСЛА И КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (LEGR)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| G108 | Двигатель (FAM II) | На блоке цилиндров |

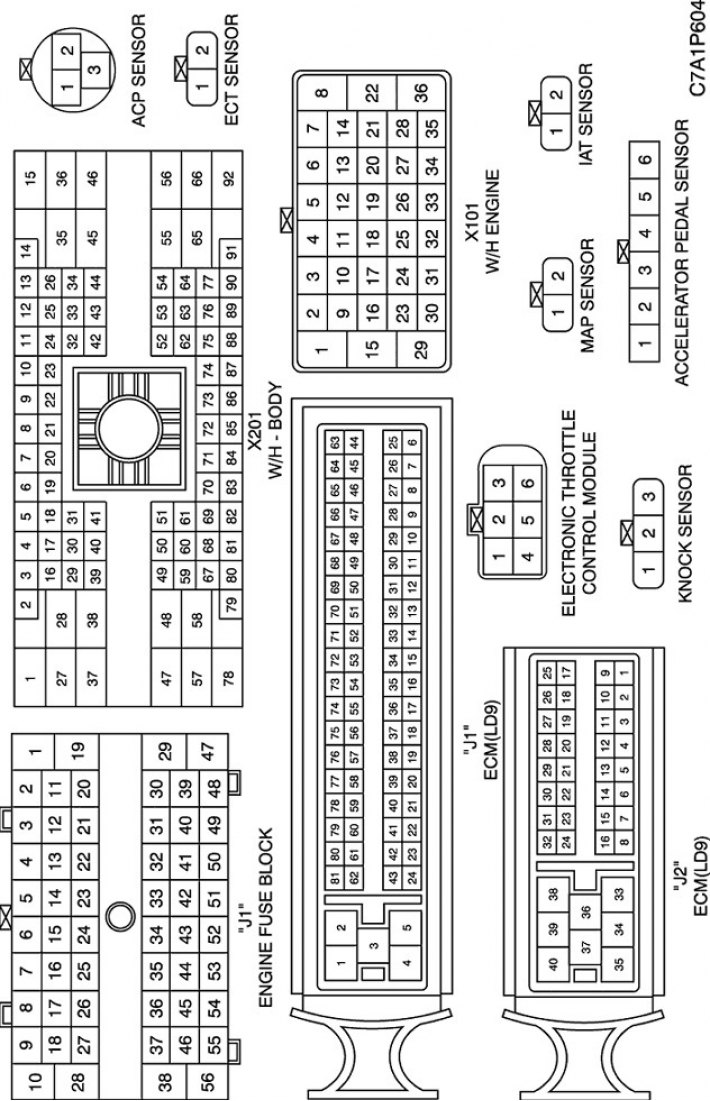

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LD9)

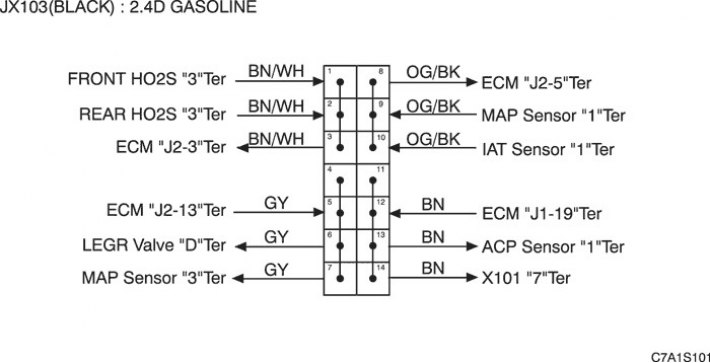

г. КОНТАКТНАЯ КОЛОДКА
4) СОЛЕНОИД ПРОДУВКИ АДСОРБЕРА СУПББ ДАТЧИК (ПОЛОЖЕНИЕ РАСПРЕДВАЛА, ПЕДАЛЬ АКСЕЛЕРАТОРА, УРОВЕНЬ ТОПЛИВА) И ЦЕПЬ ПЕРЕКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X304 (12-контактн., черный) | Датчик топлива - кузов | Внизу правой задней стойки |

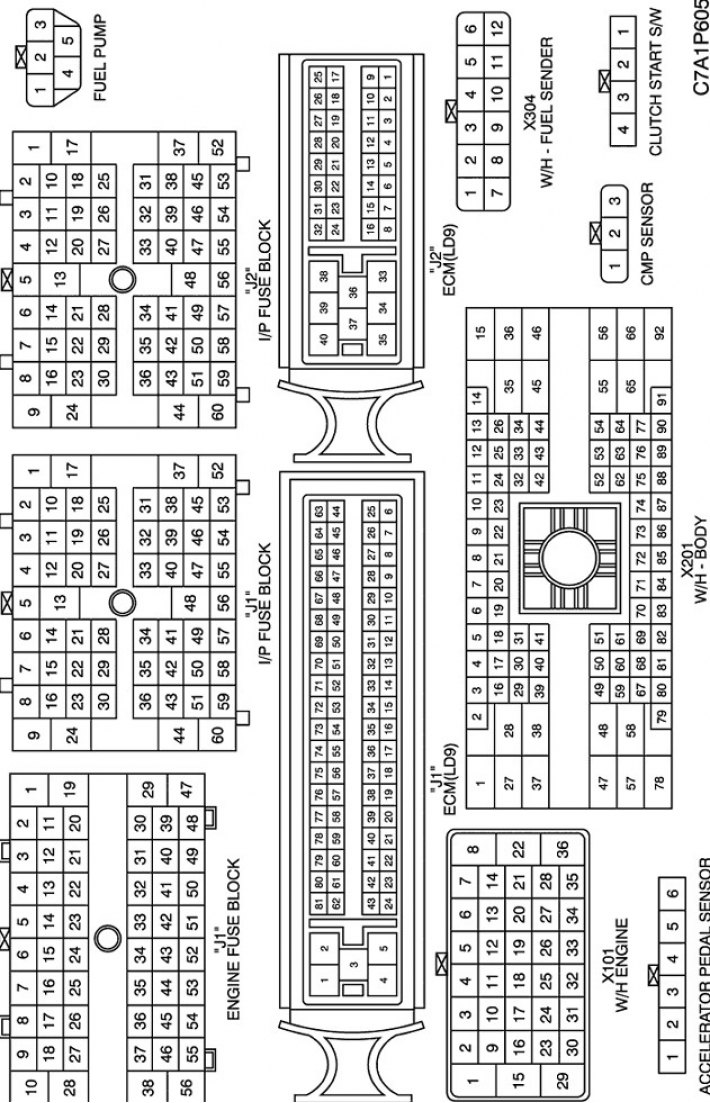

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LD9)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
5) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ТОРМОЗА, ВЫКЛЮЧАТЕЛЯ ЗАДНЕГО ХОДА, ВЫКЛЮЧАТЕЛЯ NSBU
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| G108 | Двигатель (FAM II) | На блоке цилиндров |

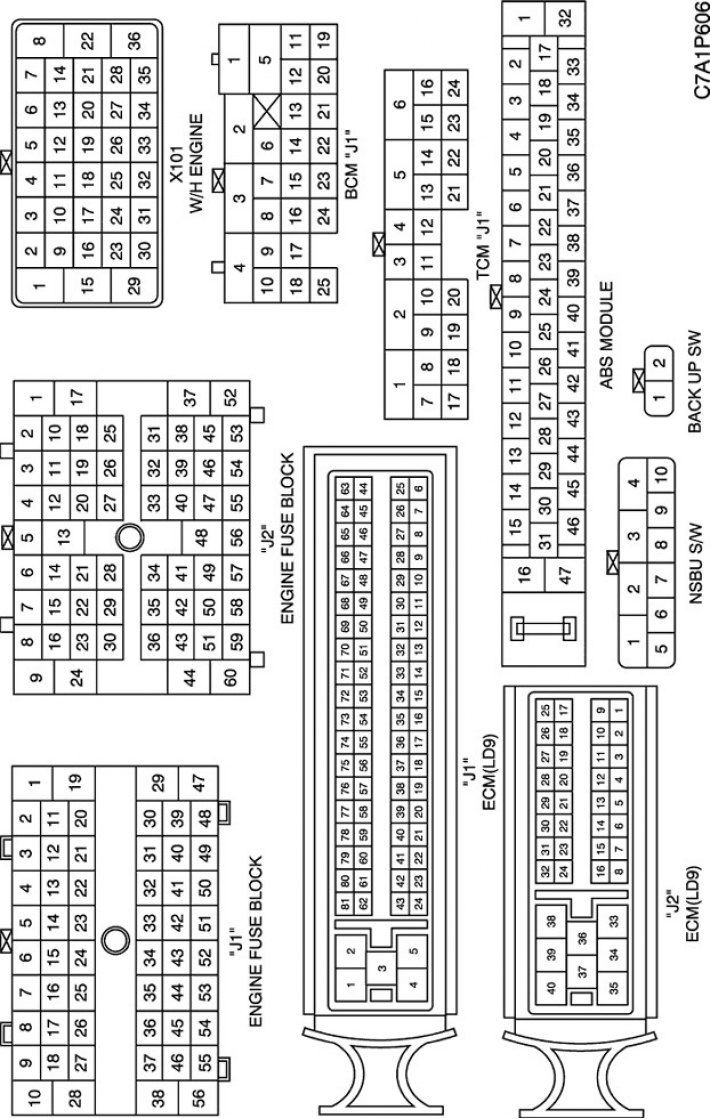

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LD9)
Ж/П КУЗОВ
г. КОНТАКТНАЯ КОЛОДКА

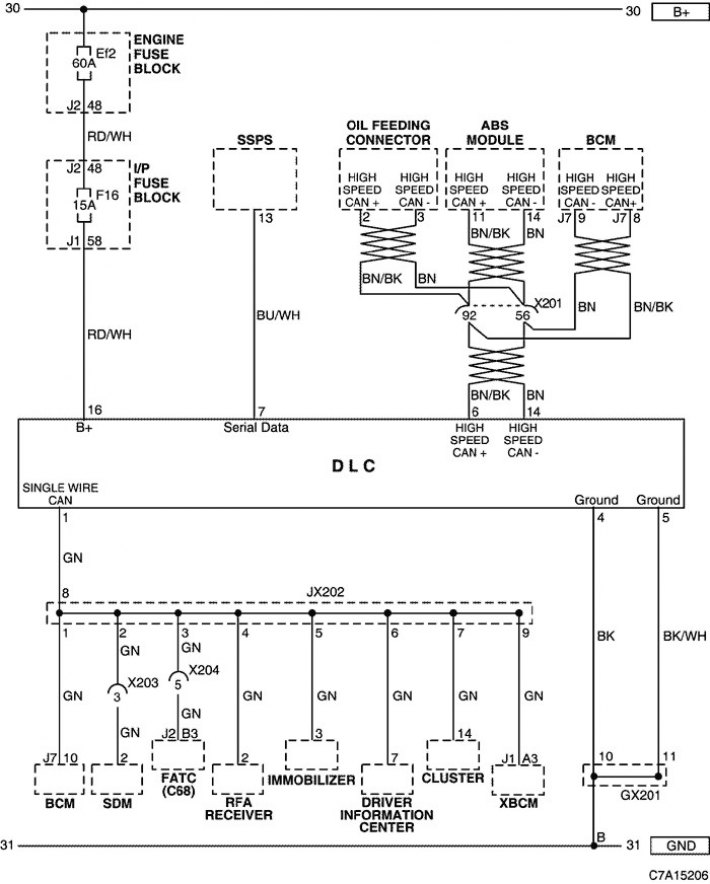

6) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X203 (6-контактн., бесцветный) | Приборная панель - подушка безопасности | Внизу напольной консоли |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

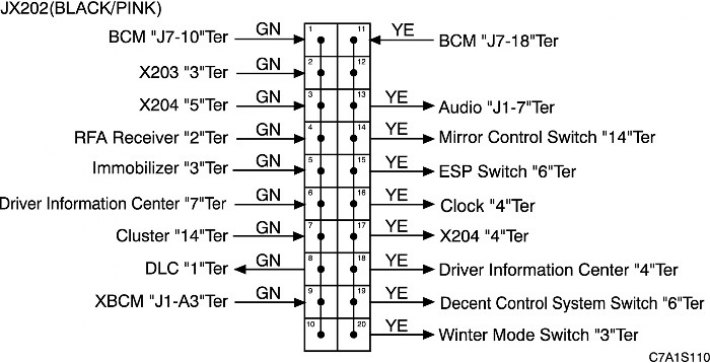

г. КОНТАКТНАЯ КОЛОДКА
(Статья основана на данных с сайта: ChevyMan)
