Расположение жгутов проводов, разъемов и соединениях с массой (Chevrolet Captiva 1)

            0

Оглавление: 1) Ж/П ПРИБОРНАЯ ПАНЕЛЬ ↧ 2) Ж/П КУЗОВ ↧ 3) Ж/П ДВИГАТЕЛЬ ↧ 4) Ж/П ПЕРЕДНЯЯ ЧАСТЬ ↧ 5) Ж/П ПЕРЕДНЯЯ ДВЕРЬ ↧ 6) Ж/П ЗАДНЯЯ ДВЕРЬ ↧ 7) Ж/П ЗАДНЯЯ ОТКИДНАЯ ДВЕРЬ ↧ 8) Ж/П ПОДУШКА БЕЗОПАСНОСТИ ↧ 9) Ж/П КОНСОЛЬ ↧ 10) Ж/П КРЫША ↧ 11) КОНТАКТНАЯ КОЛОДКА ↧

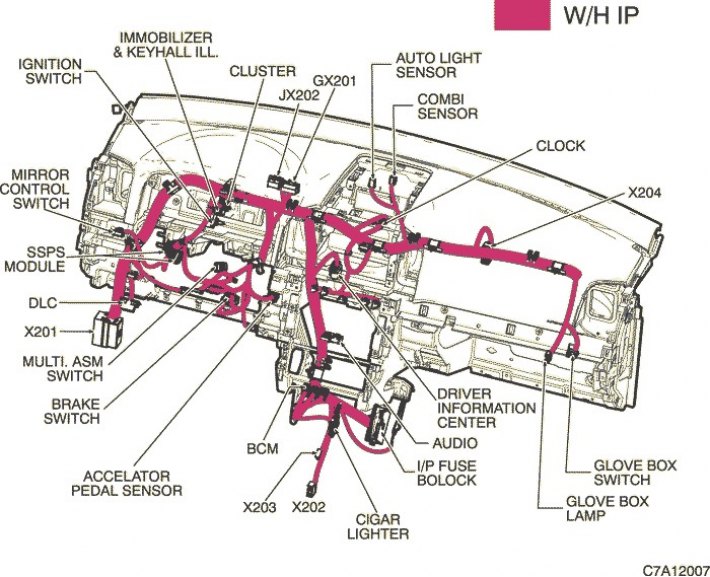

1) Ж/П ПРИБОРНАЯ ПАНЕЛЬ



1) Ж/П ПРИБОРНАЯ ПАНЕЛЬ

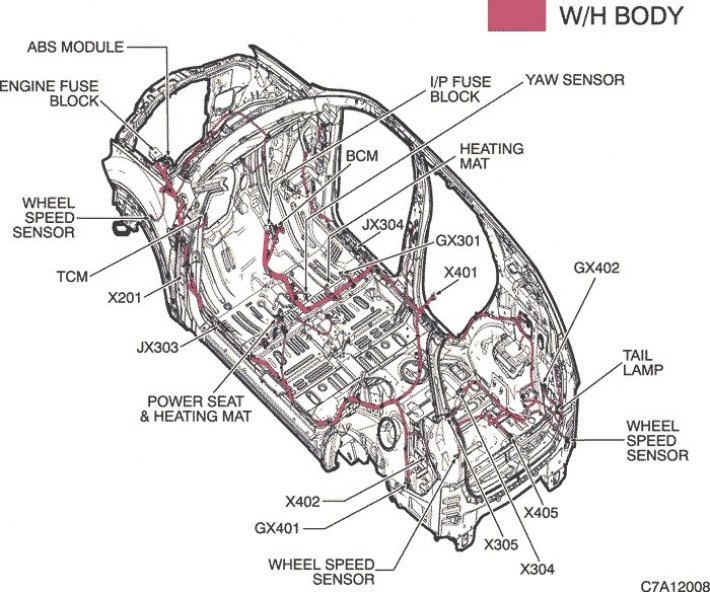

2) Ж/П КУЗОВ



2) Ж/П КУЗОВ


3) Ж/П ДВИГАТЕЛЬ

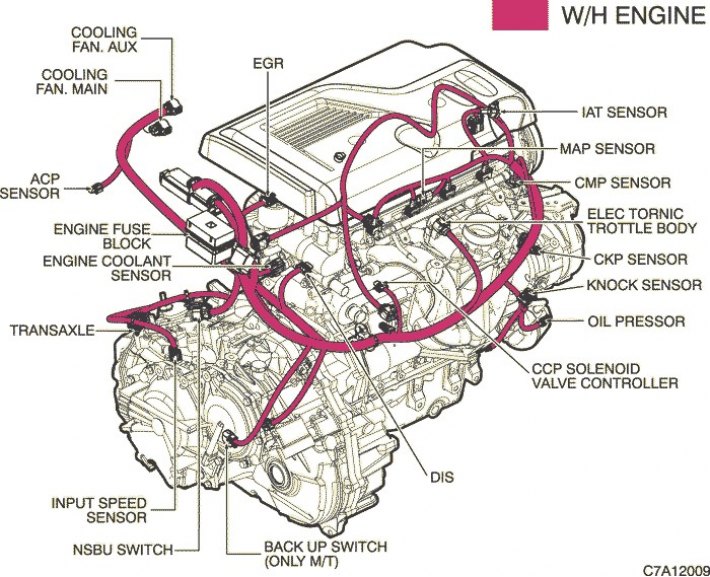

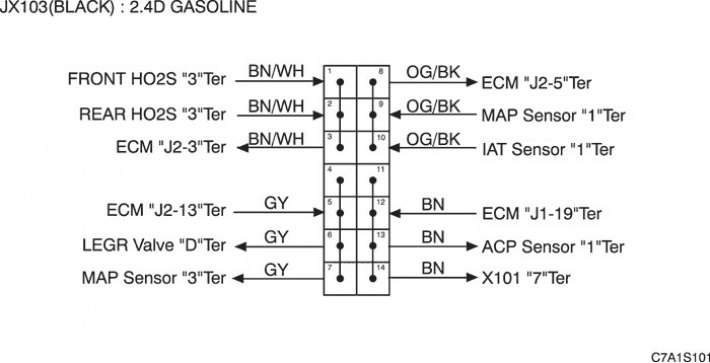

2.4D БЕНЗИН



2.4D БЕНЗИН

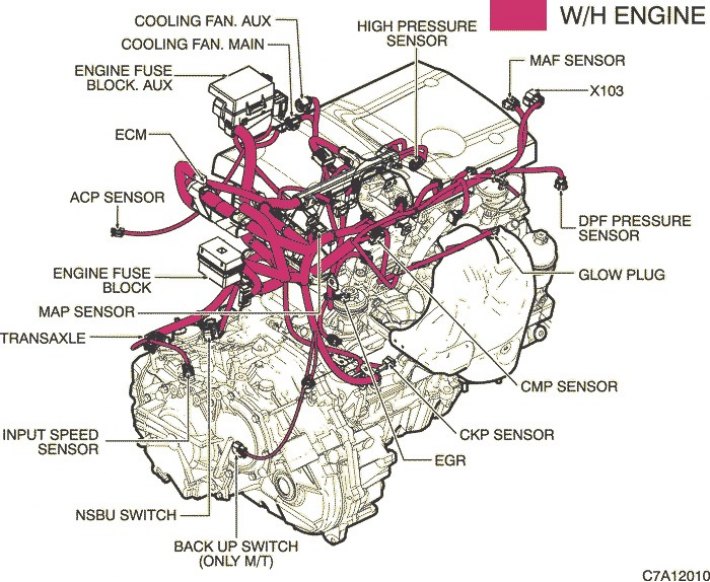

2.0S ДИЗЕЛЬ



2.0S ДИЗЕЛЬ

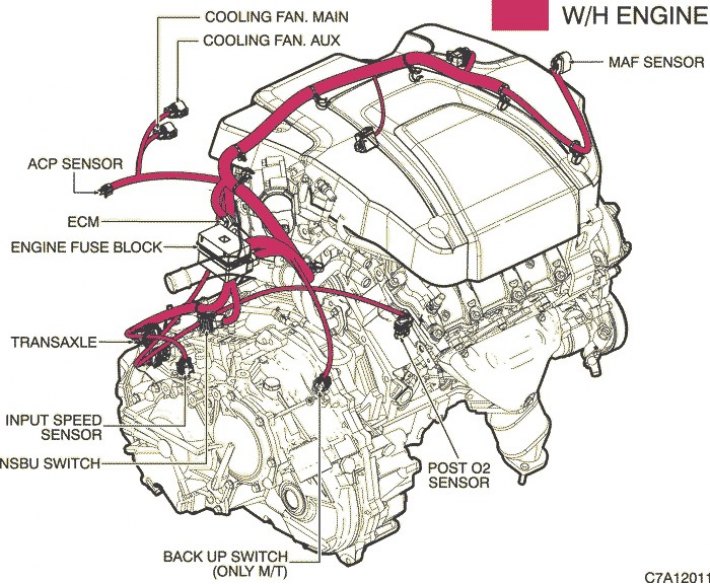

3.2D HFV-6



3.2D HFV-6

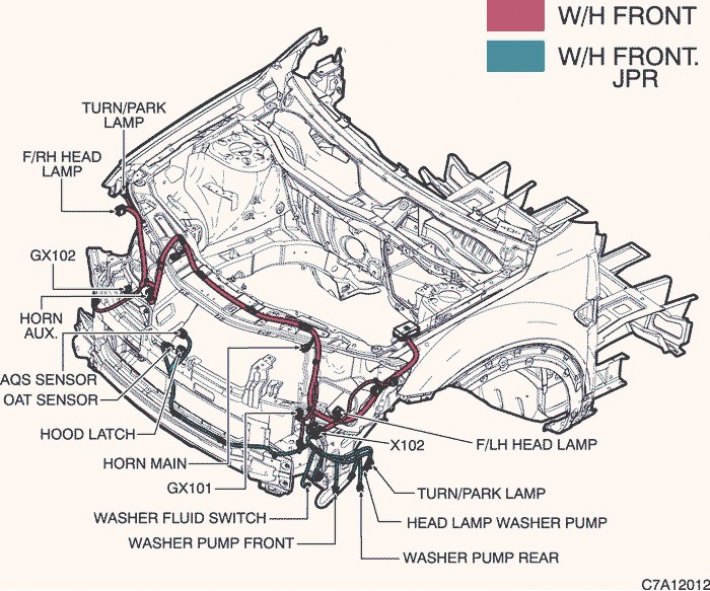

4) Ж/П ПЕРЕДНЯЯ ЧАСТЬ



4) Ж/П ПЕРЕДНЯЯ ЧАСТЬ

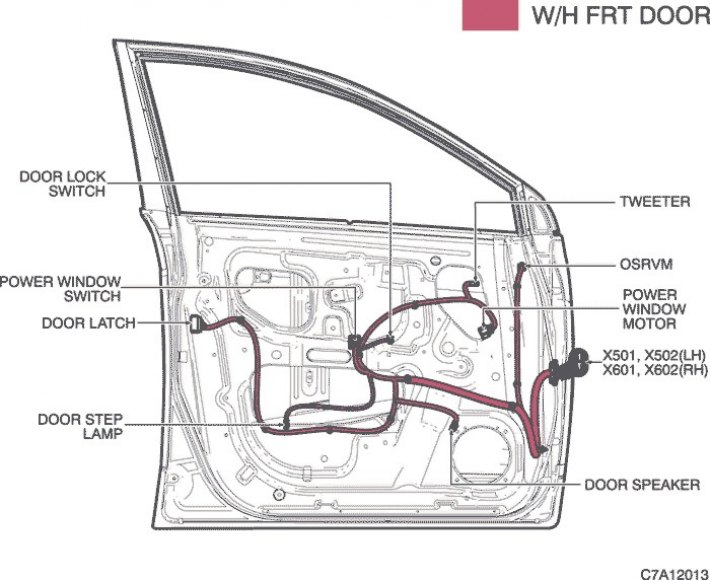

5) Ж/П ПЕРЕДНЯЯ ДВЕРЬ



5) Ж/П ПЕРЕДНЯЯ ДВЕРЬ

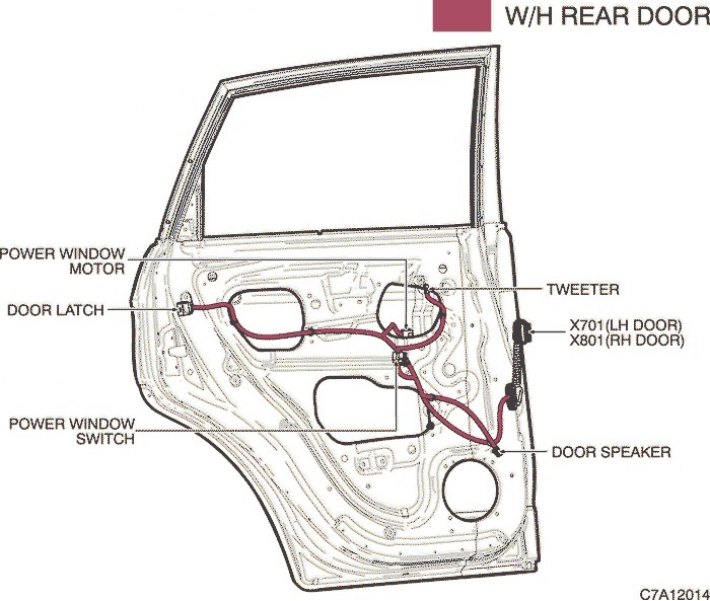

6) Ж/П ЗАДНЯЯ ДВЕРЬ



6) Ж/П ЗАДНЯЯ ДВЕРЬ

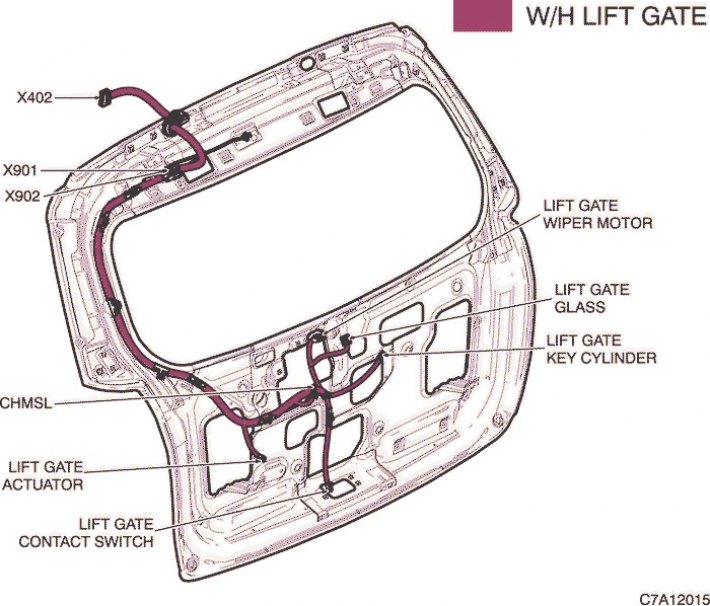

7) Ж/П ЗАДНЯЯ ОТКИДНАЯ ДВЕРЬ



7) Ж/П ЗАДНЯЯ ОТКИДНАЯ ДВЕРЬ

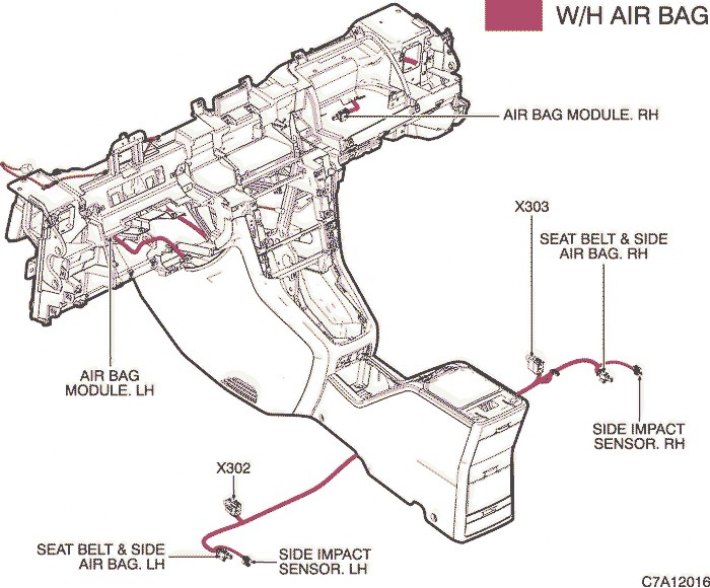

8) Ж/П ПОДУШКА БЕЗОПАСНОСТИ



8) Ж/П ПОДУШКА БЕЗОПАСНОСТИ

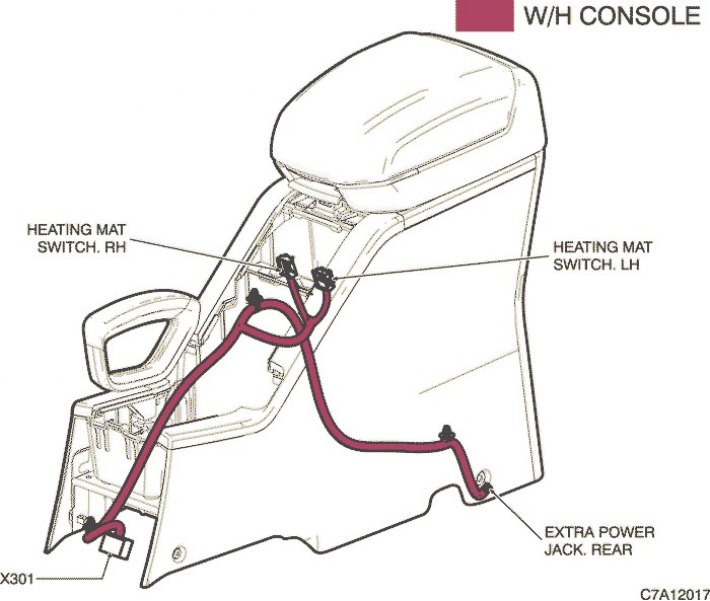

9) Ж/П КОНСОЛЬ



9) Ж/П КОНСОЛЬ


10) Ж/П КРЫША



10) Ж/П КРЫША

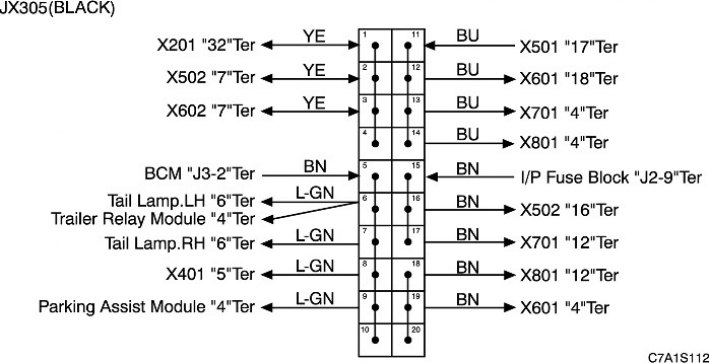

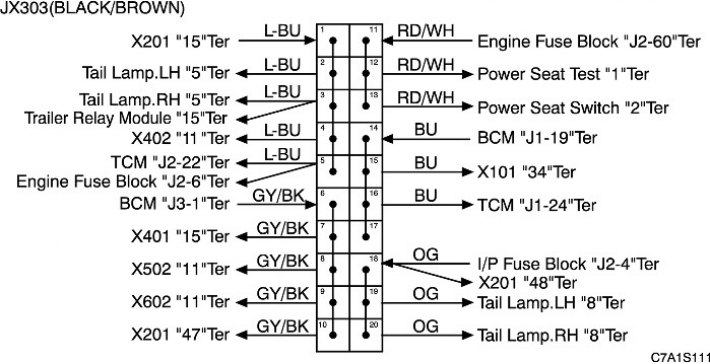

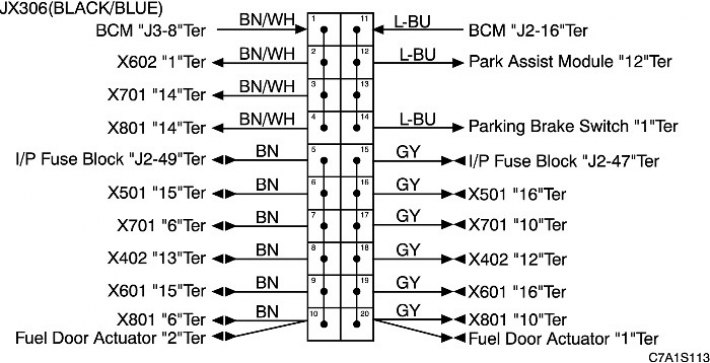

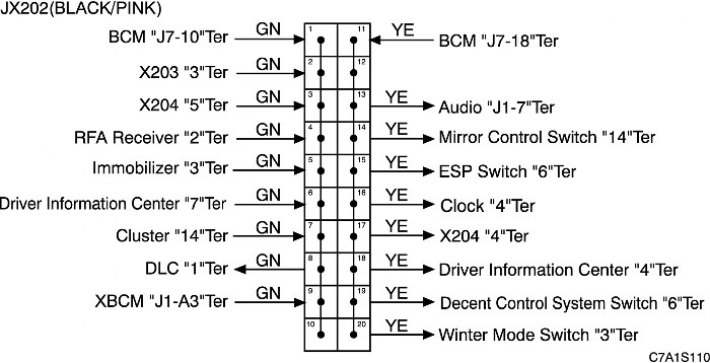

11) КОНТАКТНАЯ КОЛОДКА



11) КОНТАКТНАЯ КОЛОДКА


11) КОНТАКТНАЯ КОЛОДКА


11) КОНТАКТНАЯ КОЛОДКА


11) КОНТАКТНАЯ КОЛОДКА


11) КОНТАКТНАЯ КОЛОДКА
