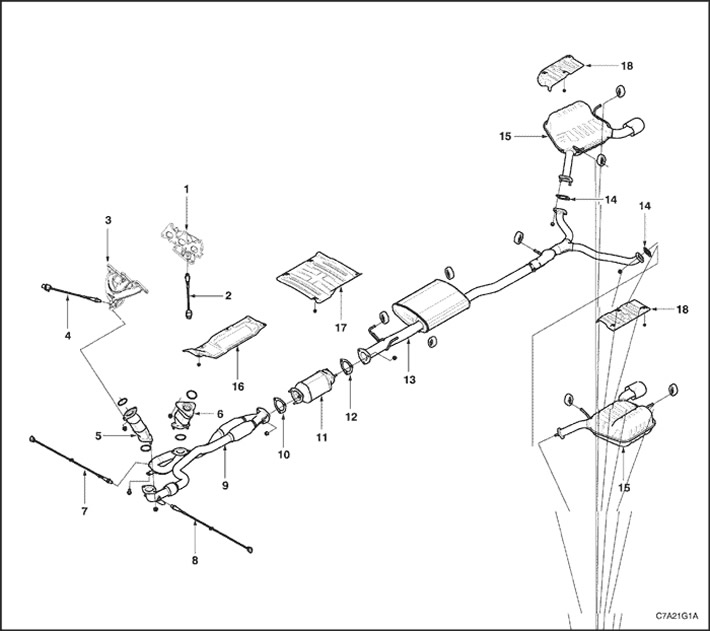

Расположение компонентов системы выпуска отработавших газов (Chevrolet Captiva 1)

1. Выпускной коллектор, ряд цилиндров 1
2. Верхний датчик кислорода с электронагревателем, ряд цилиндров 1
3. Выпускной коллектор, ряд цилиндров 2
4. Верхний датчик кислорода с электронагревателем, ряд цилиндров 2
5. Каталитический нейтрализатор, ряд цилиндров 2
6. Каталитический нейтрализатор, ряд цилиндров 1
7. Нижний датчик кислорода с электронагревателем, ряд цилиндров 1
8. Нижний датчик кислорода с электронагревателем, ряд цилиндров 2
9. Приемная труба глушителя
10. Прокладка между приемной трубой глушителя и каталитическим нейтрализатором на днище
11. Каталитический нейтрализатор, расположенный на днище (UCC)
12. Прокладка между каталитическим нейтрализатором на днище и передним глушителем
13. Передний глушитель в сборе
14. Прокладка между передним глушителем и задним глушителем
15. Задний глушитель в сборе
16. Теплозащитный экран UCC
17. Теплозащитный экран переднего глушителя
18. Теплозащитные экраны заднего глушителя
