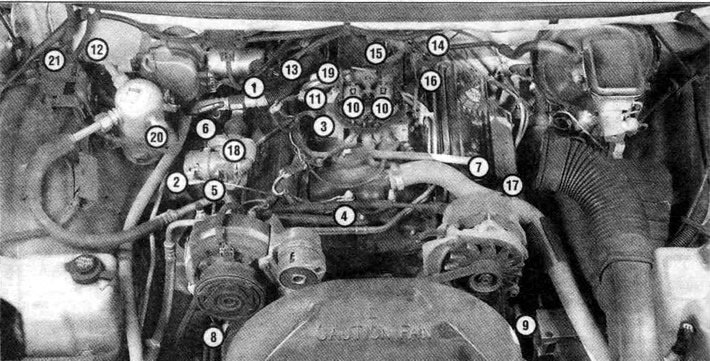

1.1 а. Расположение агрегатов системы снижения токсичности отработавших газов на двигателе 7,4 литра V8.
1. Датчик абсолютного давления в коллекторе (МАР-датчик)
2. Датчик кислорода
3. Датчик угла поворота дроссельной заслонки (TPS-датчик)
4. Датчик температуры охлаждающей жидкости (1987— 1992), или датчик температуры охлаждающей жидкости в двигателе (ЕСТ-датчик) (с 1993)
5. Электронный датчик детонации управления зажиганием (ESC- датчик) (кроме датчика KS) (на моделях 1993 г. с автоматической трансмиссией)
6. Датчик детонации (KS-датчик)
7. Датчик вентиляция картера (РСУ-датчик)
8. Воздушный насос (1987—1993)
9. Бачок с поглотителем паров бензина
10. Топливные форсунки
11. Воздушный клапан холостого хода (1АС-клапан)
12. Реле топливного насоса
13. Клапан системы рециркуляции выхлопных газов (с 1993)
14. Разъем управления преобразователем трансмиссии (1987—1992). Разъем проводки от трансмиссии (с 1993)
15. Распределитель зажигания с электронным управлением искрой (EST-модулем) (1987— 1992). Распределитель зажигания с блоком управления моментом зажигания (1С-модулем) (с 1993)
16. Катушка зажигания
17. Датчик аварийного давления масла
18. Электро-пневмораспределитель (ЕАС) (1987—1992), перепускной воздушный клапан (с 1993)
19. Соленоид электропневмоклапана системы рециркуляции выхлопных газов
20. Датчик/выключатель кондиционера при падении давления
21. Предохранитель топливного насоса

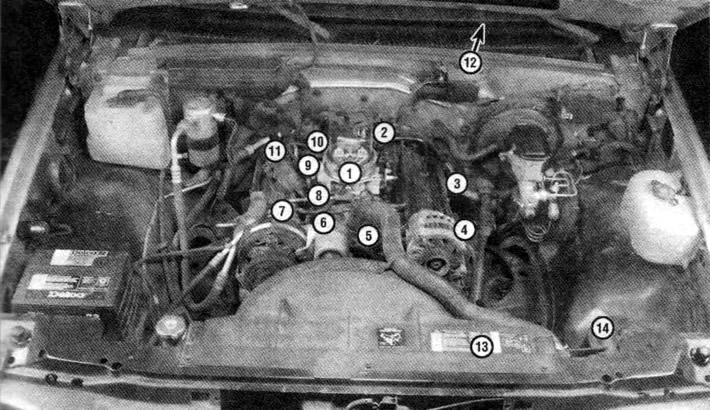

1.1 б. Расположение агрегатов системы снижения токсичности отработавших газов на двигателях 5,0/5,7 литра V8.

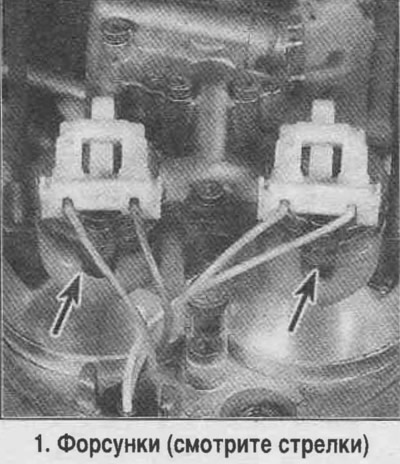

1. Топливные форсунки (смотрите стрелки)

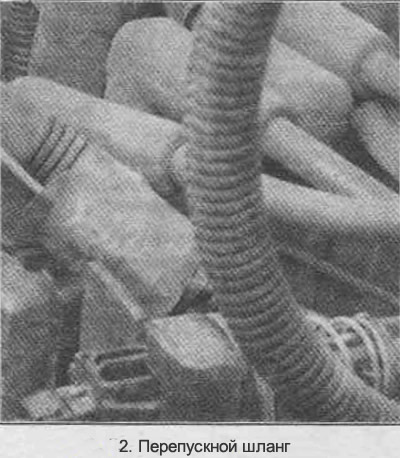

2. Перепускной шланг

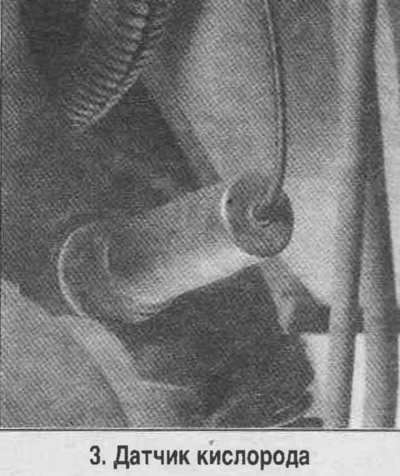

3. Датчик кислорода

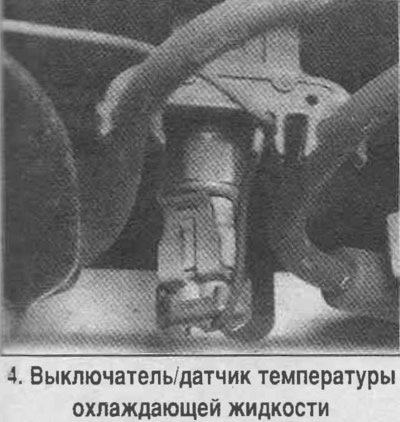

4. Выключатель/датчик температуры охлаждающей жидкости

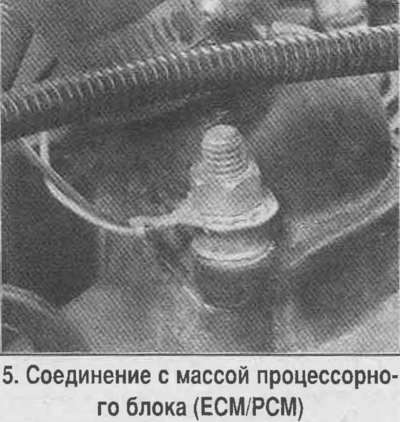

5. Соединение с массой проводов процессорного блока (ЕСМ/РСМ)

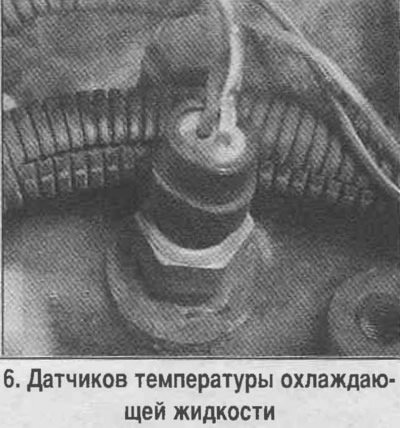

6. Датчиков температуры охлаждающей жидкости процессорного блока (ЕСМ/РСМ)

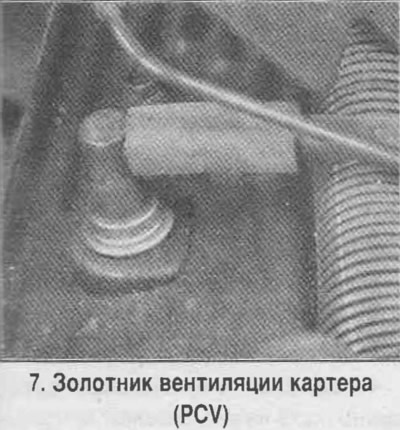

7. Золотник вентиляции картера (PCV)

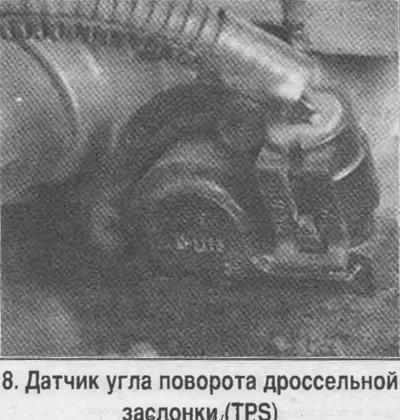

8. Датчик угла поворота дроссельной заслонки (TPS)

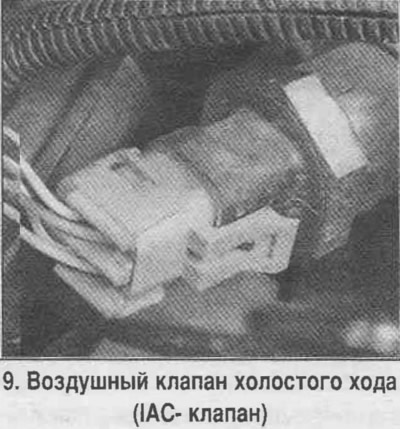

9. Воздушный клапан холостого хода (IAC-клапан)

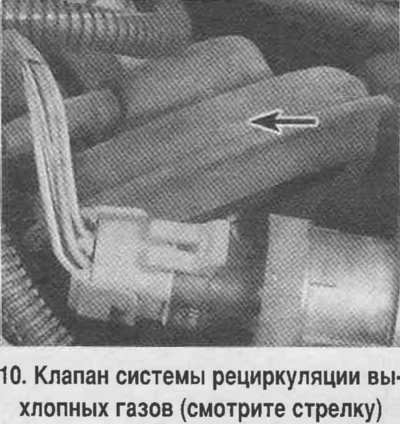

10. Клапан системы рециркуляции выхлопных газов (смотрите стрелку)

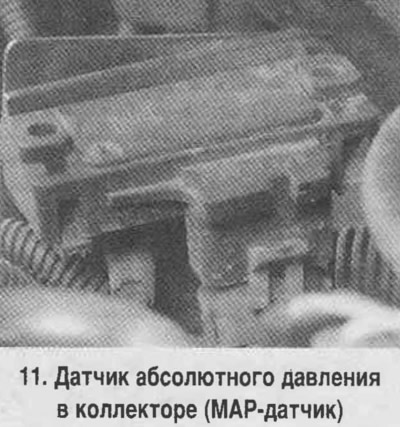

11. Датчик абсолютного давления в коллекторе (МАР-датчик)

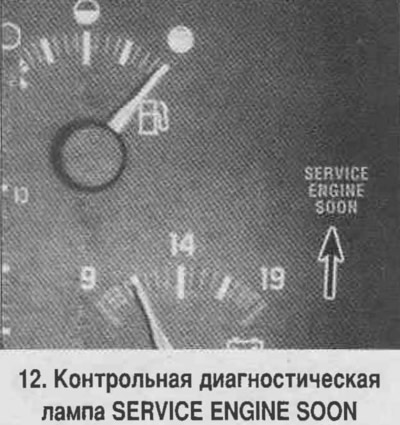

12. Контрольная диагностическая лампа SERVICE ENGINE SOON

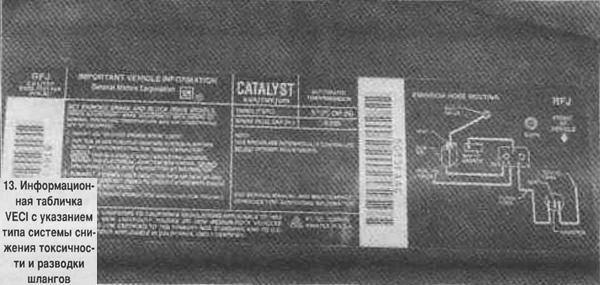

13. Информационная табличка VECI

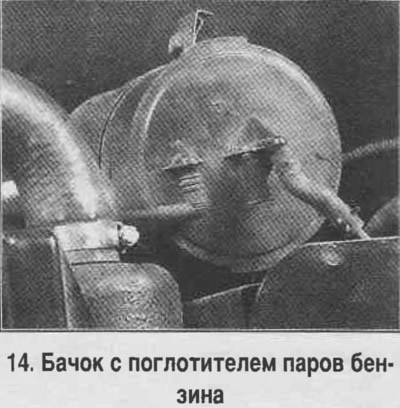

14. Бачок с поглотителем паров бензина
