Система бортовой диагностики (OBD) — краткие сведения (Chevrolet Tahoe 1)

1. Отказ датчиков и устройств некоторых систем снижения токсичности может повлиять на эксплуатационные характеристики двигателя. Считывание диагностических кодов и точное установление конкретного неисправного устройства возможно благодаря применению на автомобиле системы бортовой диагностики OBDI (до 1995 г.) или OBDII (с 1996 г.). Для считывания в этой системе диагностических кодов неисправности и их идентификации требуются специальные дорогостоящие сканеры, поэтому все виды работ по диагностике, ремонту и регулировке целесообразно выполнять в автосервисе.

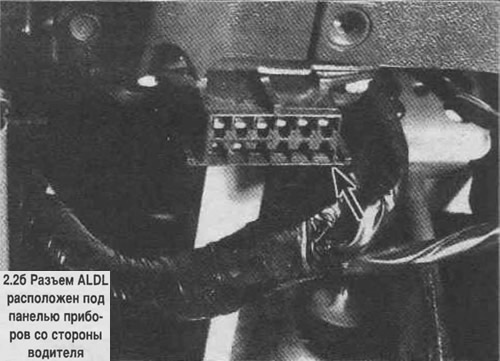

2. На моделях до 1995 г. диагностические коды считываются из памяти процессорного блока путем подключения к разъему ALDL, который расположен под панелью приборов водителя (смотрите фотографию). На части автомобилей, оборудованных автоматическими трансмиссиями с электронным управлением 4L60-E или 4L80, предусмотрено считывание дополнительных кодов отказа трансмиссии. Процессорный блок на этих моделях работает совместно с блоком программируемой памяти (ППЗУ) и блоком аварийной подачи топлива (CALPAK).







3. На моделях с 1996 г. устанавливается единый процессорный блок РСМ, который обеспечивает управление силовым агрегатом (двигателем и трансмиссией).

4. Коды диагностики необходимо проверить после начала свечения контрольной лампы SERVICE ENGINE SOON на щитке приборов.
