Предупреждение: После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 секунд, только после этого можно приступить к снятию блока управления системой пассивной безопасности.
Разборка блока управления системой пассивной безопасности запрещается.
Не допускается падение блока управления и попадание в него воды и масла.
Не допускается воздействие на блок температуры выше 95°C.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

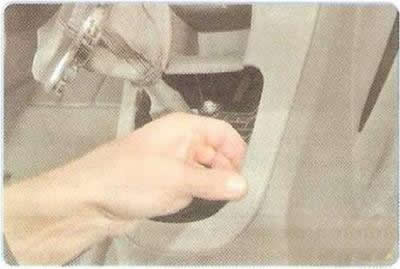

2. Выверните слева и оправа два болта в задней части облицовки.
Примечание: На фото показан винт левого крепления задней части облицовки тоннеля пола, винт правого крепления расположен симметрично относительно продольной оси автомобиля и на фотографии не виден.

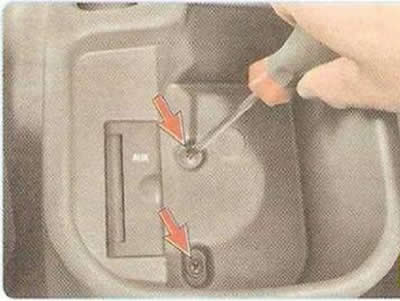

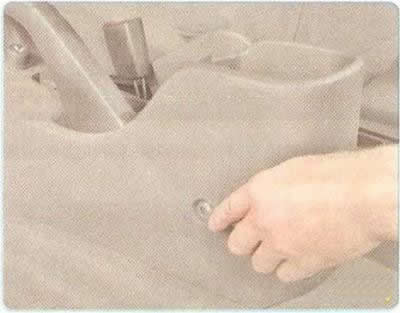

3. Выверните два винта крепления облицовки тоннеля пола в основании подстаканника.
4. Преодолевая сопротивление фиксаторов...

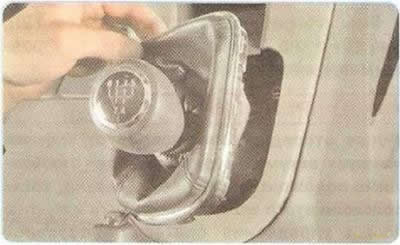

5. ...снимите рамку чехла рычага управления коробкой передач из гнезда декоративной накладки тоннеля пола.

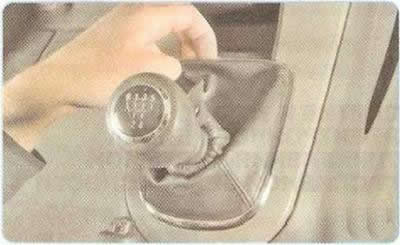

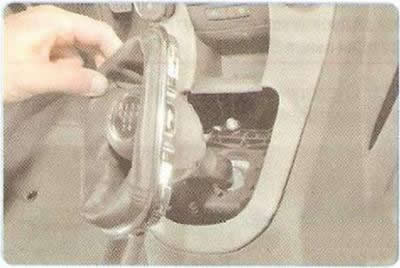

6. Выверните чехол наизнанку и поднимите его по рычагу.
7. Преодолевая сопротивление пластмассовых фиксаторов...

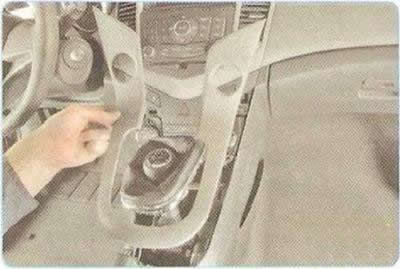

8. ...снимите декоративную накладку тоннеля пола.

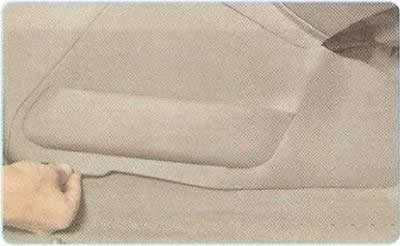

9. Преодолевая сопротивление фиксаторов...
10. ...снимите боковую панель облицовки тоннеля пола.
Примечание: Так расположены фиксаторы крепления боковой панели.
11.Аналогично снимите левую боковую панель облицовки тоннеля пола.

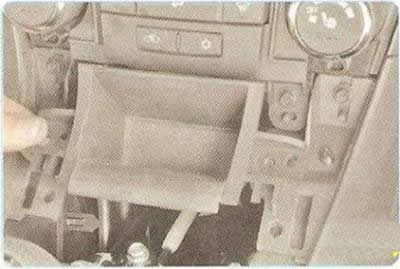

12. Выверните два болта крепления пепельницы к облицовке тоннеля пола...
13. ...и снимите пепельницу.

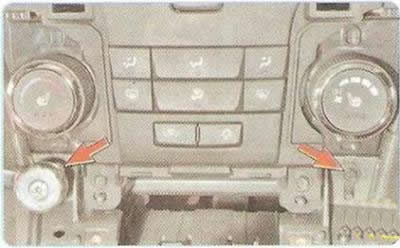

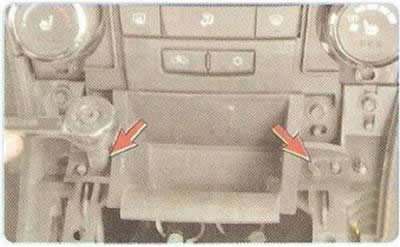

14. Выверните два болта верхнего крепления передней части облицовки к панели приборов...
15. ...и два болта нижнего крепления слева и справа.
16. Откиньте фиксатор колодки.

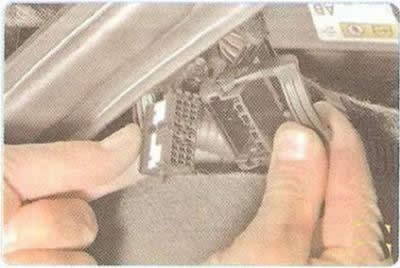

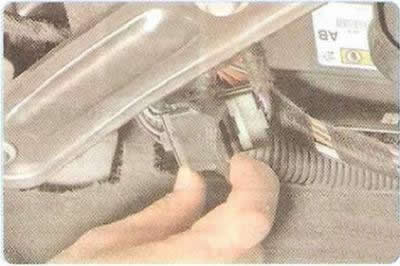

17. ...и разъедините колодки жгута проводов тоннеля пола.
18. Поднимите вверх рычаг стояночного тормоза...

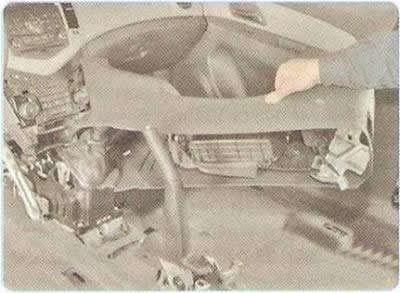

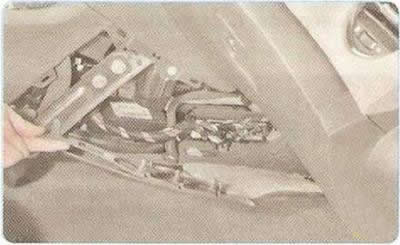

19. ...и снимите облицовку.

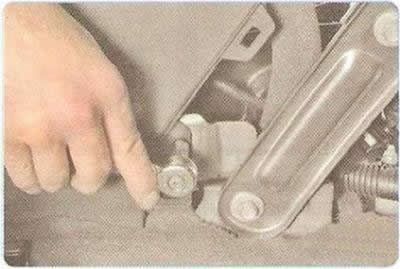

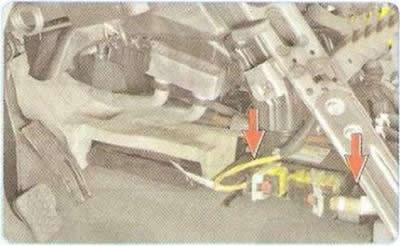

20. Отверните две гайки крепления электронного блока управления со стороны водителя.
21. Аналогично отверните две гайки крепления электронного блока управления со стороны переднего пассажира.

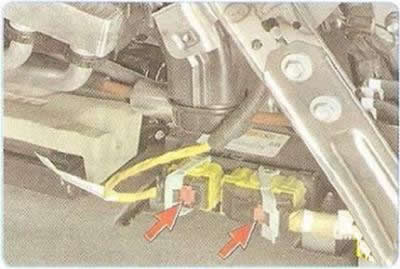

22. Отсоедините колодки жгутов проводов и снимите электронный блок управления.
23. Установите электронный блок управления системой пассивной безопасности и все детали в порядке, обратном снятию.
