Круз 1 (2008-2016)

Схема 10. Аудиосистема автомобиля

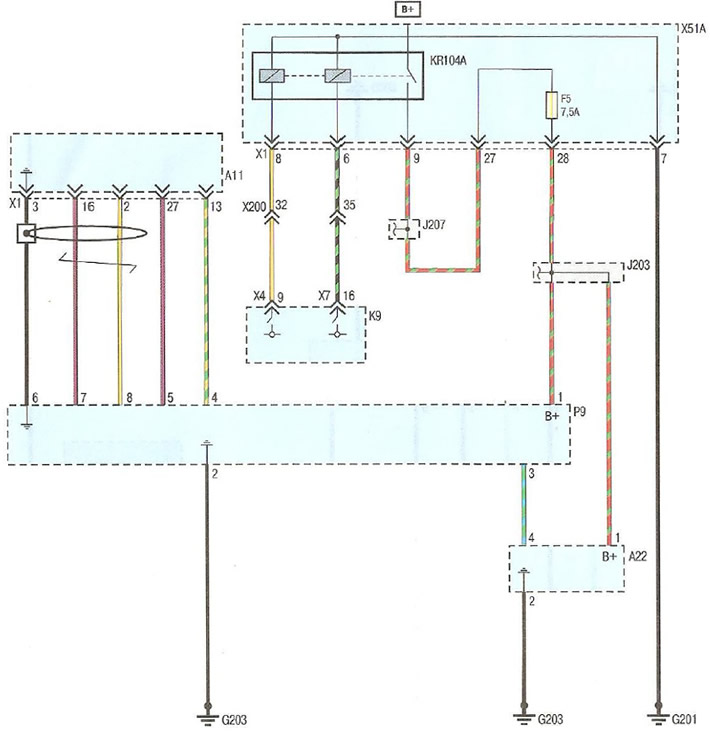

Схема 10 а. Аудиосистема

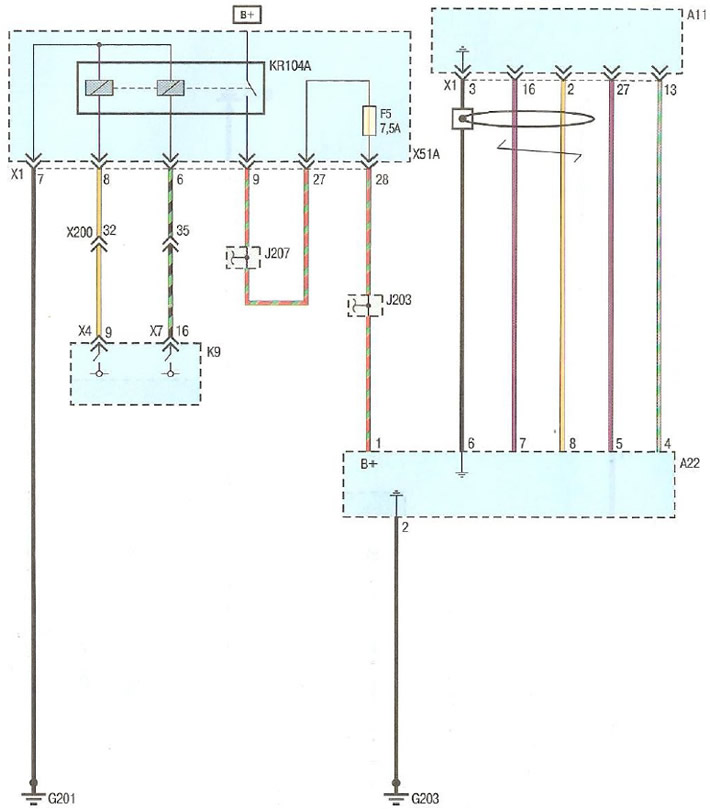

Схема 10 б. Аудиосистема (вариантное исполнение)

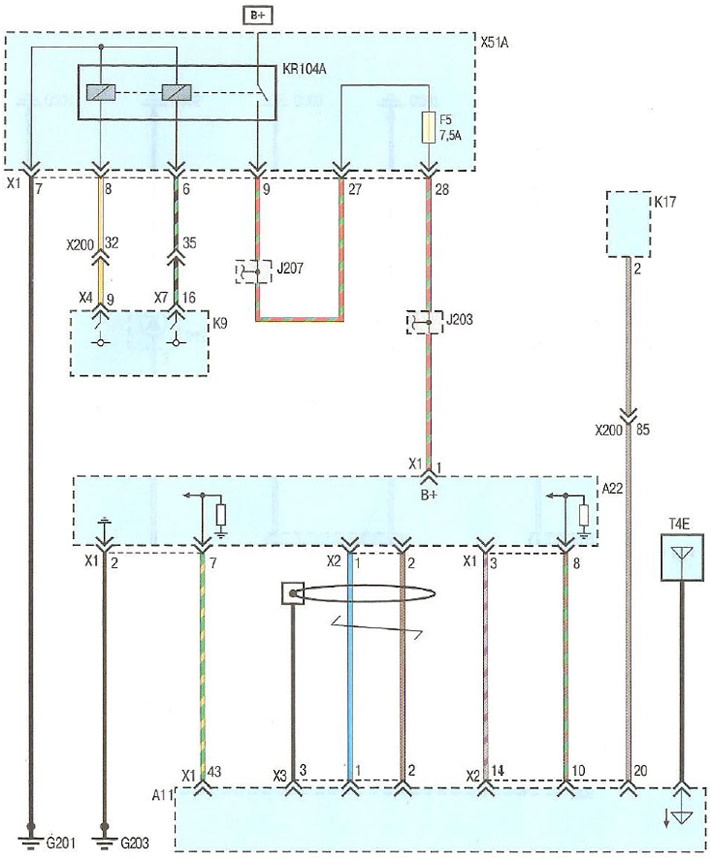

Схема 10 в. Аудиосистема (вариантное исполнение)

Здесь находятся обозначения к этой электросхеме →
