Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

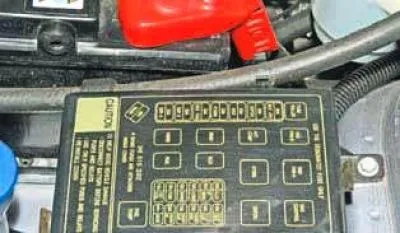

На крышке монтажного блока в моторном отсеке нанесена схема расположения предохранителей и реле и указано их назначение.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

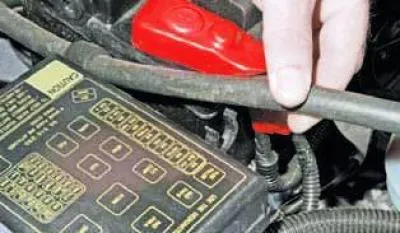

…вынимаем пароотводящий шланг из держателя на крышке монтажного блока.

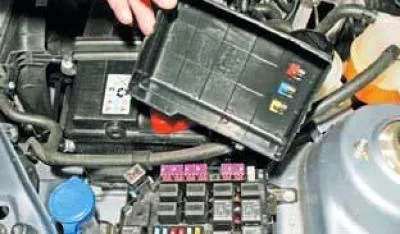

Отжав две пружинные защелки, снимаем крышку монтажного блока.

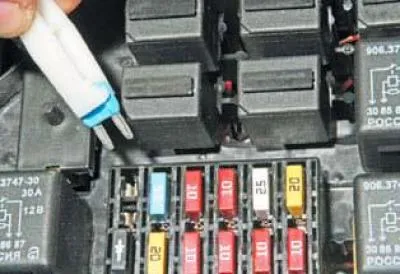

Пинцетом извлекаем предохранитель.
Неисправный предохранитель определяем по перегоревшей перемычке.
Заменяем перегоревший предохранитель новым.

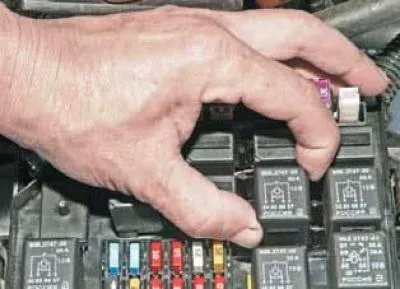

Реле малого размера вынимаем из блока с помощью пинцета.
Реле большого размера вынимаем из блока рукой.
Для доступа к предохранителям монтажного блока в салоне автомобиля…

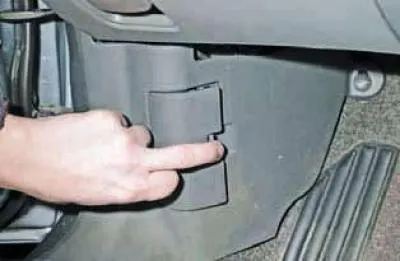

…нажимаем на фиксатор крышки…

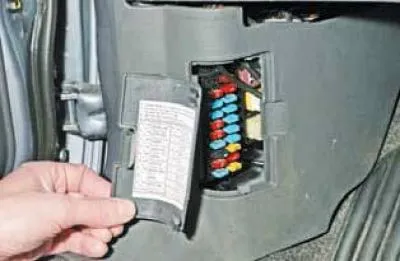

…и снимаем крышку левой обивки боковины.

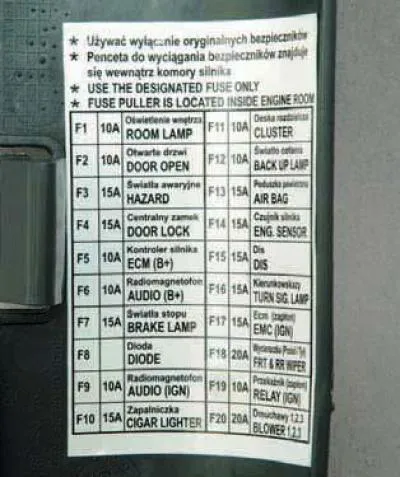

На обратной стороне крышки нанесена схема расположения предохранителей и указано их назначение.

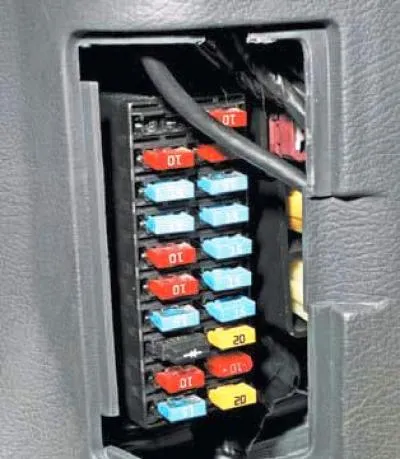

С помощью пинцета из монтажного блока в моторном отсеке можно заменить перегоревший предохранитель новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности.
Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Предохранители монтажного блока в моторном отсеке
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
| EF1 (80) | Цепи предохранителей EF15 - EF20 и F1 - F7 |
| EF2 (30) | Выключатель зажигания (цепи питания комбинации приборов и топливного насоса) |
| EF3 (30) | Выключатель зажигания (стартер, вентилятор отопителя, электростеклоподъемники) |
| EF4 (30) | Электродвигатели основного и дополнительного вентиляторов |
| EF5 (30) | Электродвигатели стеклоподъемников |
| EF6 (50) | Не используется |
| EF7 (30) | Элемент обогрева заднего стекла |
| EF8 (30) | Электродвигатель вентилятора отопителя (4-я скорость) |
| D9 (диод) | Электромагнитная муфта компрессора кондиционера |
| EF10 (20) | Лампы блок-фар (дальний свет) |
| EF11 (10) | Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары |
| EF12 (10) | Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары |
| EF13 (10) | Лампа сигнала торможения/габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера |
| EF14 (10) | Лампа сигнала торможения/габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака |
| EF15 (15) | Лампы противотуманных фар |
| EF16 (15) | Топливный насос |
| EF17 (10) | Звуковой сигнал |
| EF18 (10) | Электромагнитная муфта компрессора кондиционера |
| EF19 (25) | Контакт «30» реле фар |
| EF20 (20) | Контакт «30» реле габаритного света и освещения салона |
Реле монтажного блока в моторном отсеке
| Обозначение | Наименование | Включаемые цепи |
| К1 | Реле звукового сигнала | Звуковой сигнал |
| К2 | Реле фар | Лампы блок-фар |
| К3 | Реле компрессора кондиционера | Электромагнитная муфта компрессора кондиционера |
| К4 | Реле электродвигателя дополнительного вентилятора | Электродвигатель дополнительного вентилятора системы охлаждения |
| К5 | Реле противотуманных фар | Лампы противотуманных фар |
| К6 | Реле габаритного света и освещения салона | Лампы габаритного света в блок-фарах, лампы сигналов торможения/габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона |
| К7 | Реле стеклоподъемников | Электродвигатели стеклоподъемников |
| К8 | Реле электродвигателя основного вентилятора | Электродвигатель основного вентилятора системы охлаждения |
| К9 | Реле топливного насоса | Электродвигатель топливного насоса |
| К10 | Реле электрообогревателя заднего стекла | Элемент обогрева заднего стекла |
| К11 | Управляющее реле вентиляторов системы охлаждения | Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения |
Предохранители монтажного блока в салоне автомобиля
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
| F1 (10) | Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны |
| F2 (10) | Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей |
| F3 (15) | Аварийная сигнализация |
| F4 (15) | Центральный замок |
| F5 (10) | Цепи питания блока управления двигателем от аккумуляторной батареи |
| F6 (10) | Цепь питания аудиосистемы от аккумуляторной батареи |
| F7 (15) | Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) |
| D8 (диод) | Выключатель сигнализатора открытой двери (дверь водителя) |
| F9 (10) | Цепь питания аудиосистемы от выключателя зажигания |
| F10 (15) | Прикуриватель |
| F11 (10) | Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика |
| F12 (10) | Лампа света заднего хода в правом заднем фонаре |
| F13 (15) | Подушка безопасности |
| F14 (15) | Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз |
| F15 (15) | Катушка зажигания |
| F16 (15) | Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида |
| F17 (15) | Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания |
| F18 (20) | Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла |
| F19 (10) | Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения |
| F20 (20) | Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости) |
