Подрулевые переключатели и барабанное устройство спирального кабеля подушки безопасности закреплены на соединителе подрулевых переключателей.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Устанавливаем передние колеса в положение прямолинейного движения автомобиля.
Снимаем рулевое колесо (см. Снятие рулевого колеса).
Для снятия подрулевых переключателей…

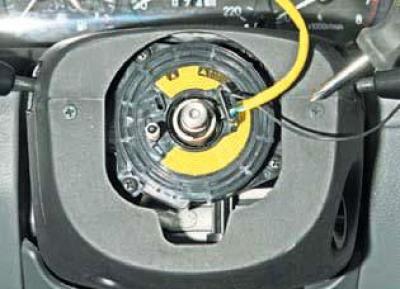

…крестообразной отверткой отворачиваем два самореза, соединяющих верхний и нижний кожухи рулевой колонки между собой.

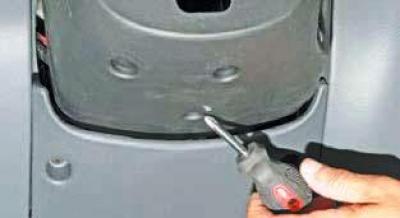

Крестообразной отверткой отворачиваем три самореза крепления нижнего кожуха рулевой колонки.
Снимаем верхний кожух рулевой колонки.

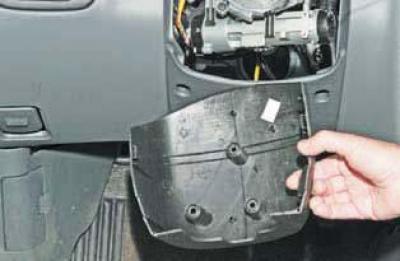

Снимаем нижний кожух рулевой колонки.

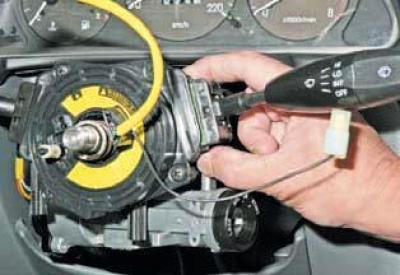

Сжав пальцами фиксаторы (сверху и снизу)…
…вынимаем правый подрулевой переключатель из соединителя.

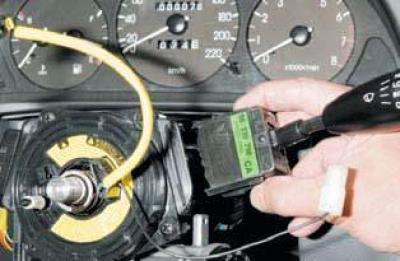

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов от подрулевого переключателя.
Аналогично снимаем левый подрулевой переключатель.
При этом дополнительно отсоединяем колодку проводов выключателя противотуманных фар.
Для этого…
…вытягиваем жгут проводов с колодками из-под рулевой колонки.

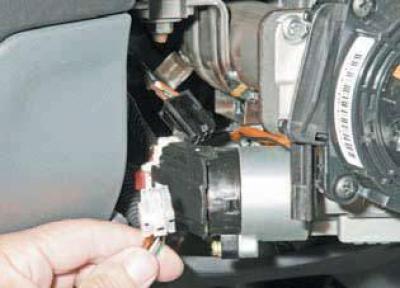

Нажав на фиксатор колодки, отсоединяем колодку проводов выключателя противотуманных фар от колодки жгута проводов.
Устанавливаем подрулевые переключатели в обратной последовательности.
Для снятия барабанного устройства и соединителя переключателей снимаем верхний и нижний кожухи рулевой колонки (см. выше).

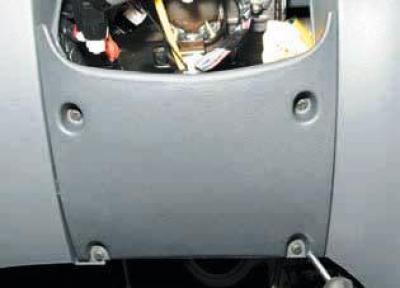

Крестообразной отверткой отворачиваем четыре самореза крепления нижней накладки панели приборов.

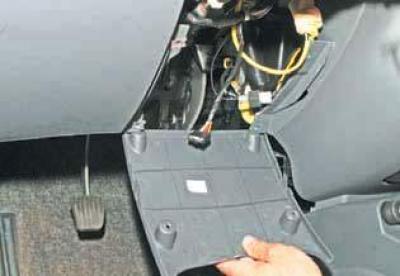

Снимаем нижнюю накладку панели приборов.
Колодки проводов барабанного устройства и выключателей звукового сигнала оклеены поролоном.
Очищаем часть поролона с колодок.

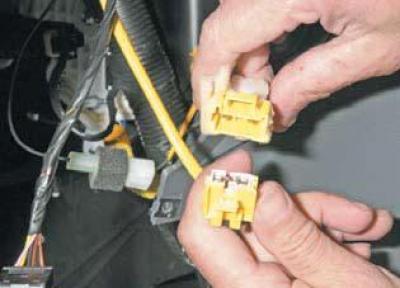

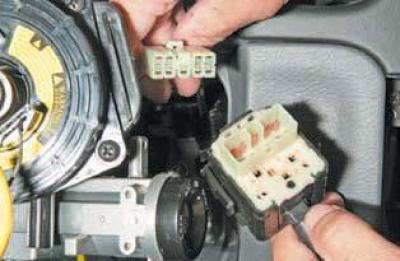

Нажав на фиксатор колодки, отсоединяем колодку проводов барабанного устройства от колодки жгута проводов панели приборов.

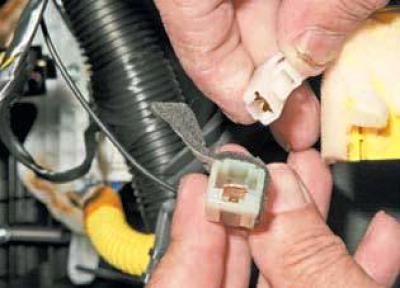

Нажав на фиксатор колодки, отсоединяем колодку проводов выключателей звукового сигнала от колодки жгута проводов панели приборов.

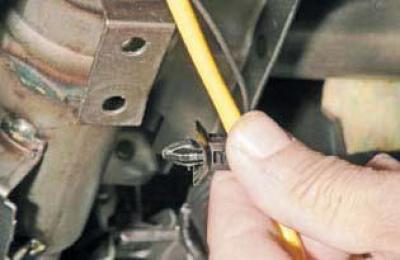

Нажав пальцем на лепесток фиксатора…

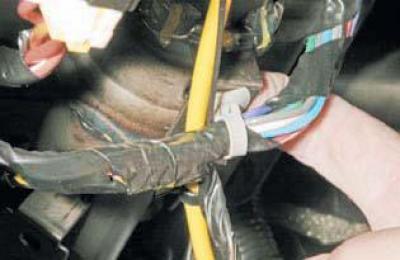

…снимаем держатель жгута проводов с кронштейна рулевой колонки.
Аналогично снимаем держатель проводов барабанного устройства.

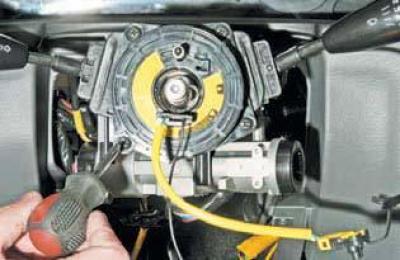

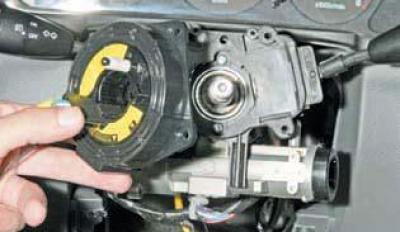

Крестообразной отверткой отворачиваем четыре самореза крепления барабанного устройства.
Снимаем барабанное устройство с соединителя переключателей.
Снимаем подрулевые переключатели.
Отворачиваем два винта крепления соединителя.

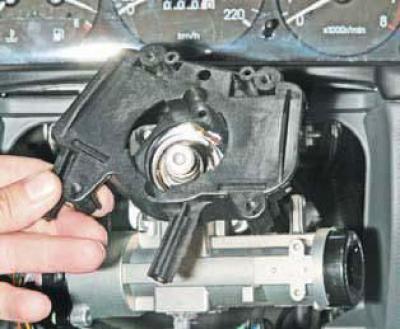

Снимаем соединитель переключателей с рулевой колонки.

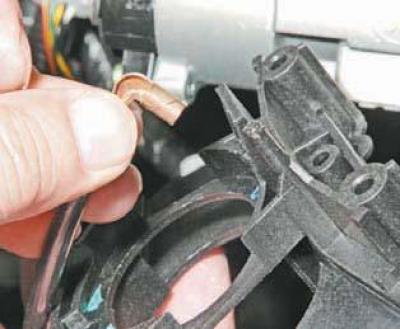

Отсоединяем от соединителя «массовый» провод.
Устанавливаем соединитель переключателей и барабанное устройство в обратной последовательности.
Перед монтажом рулевого колеса устанавливаем спиральный кабель в барабанном устройстве в среднее положение для того, чтобы при поворотах рулевого колеса до упора не оборвать спиральный кабель.
Для этого поворачиваем за поводок барабан устройства в любую сторону до упора, а затем в обратную сторону на 3,75 оборота, при этом поводок барабанного устройства должен занять верхнее положение.
