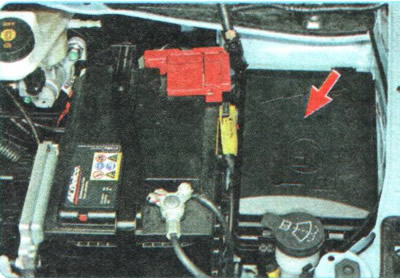

...в моторном отсеке рядом с аккумуляторной батареей...

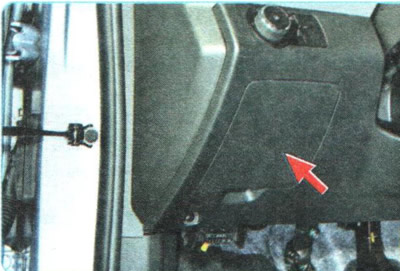

...и в салоне, под панелью приборов с левой стороны.

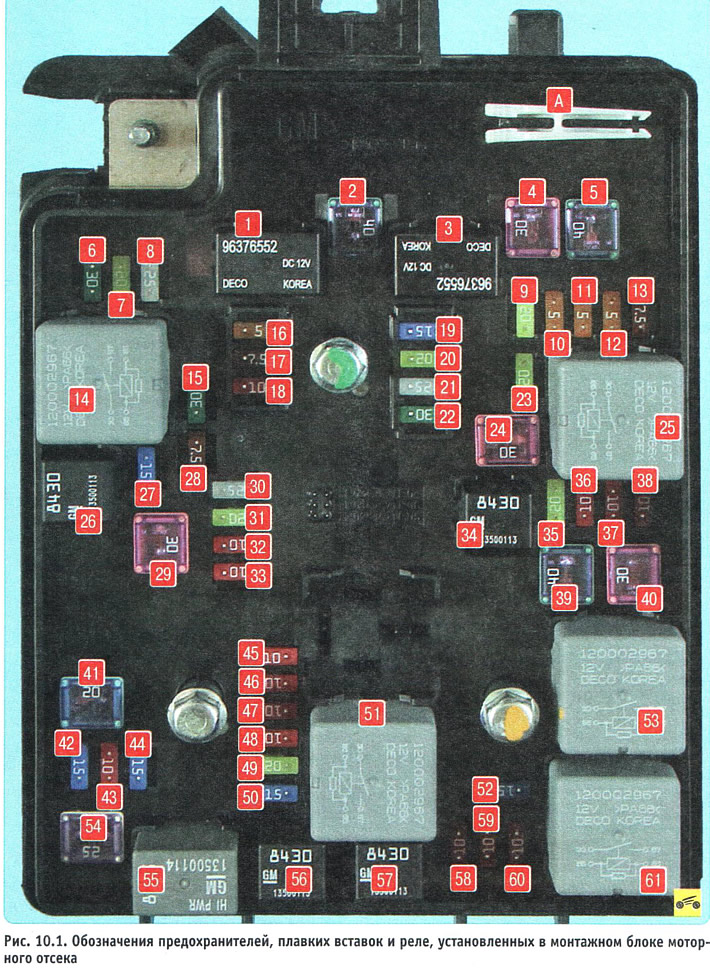

Обозначения предохранителей, плавких вставок и реле монтажного блока, установленного в моторном отсеке, показаны на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, приведенные в таблице, могут отсутствовать.
Обозначения предохранителей, плавких вставок и реле монтажного блока, установленного в панели приборов, приведены на рис. 10.2.

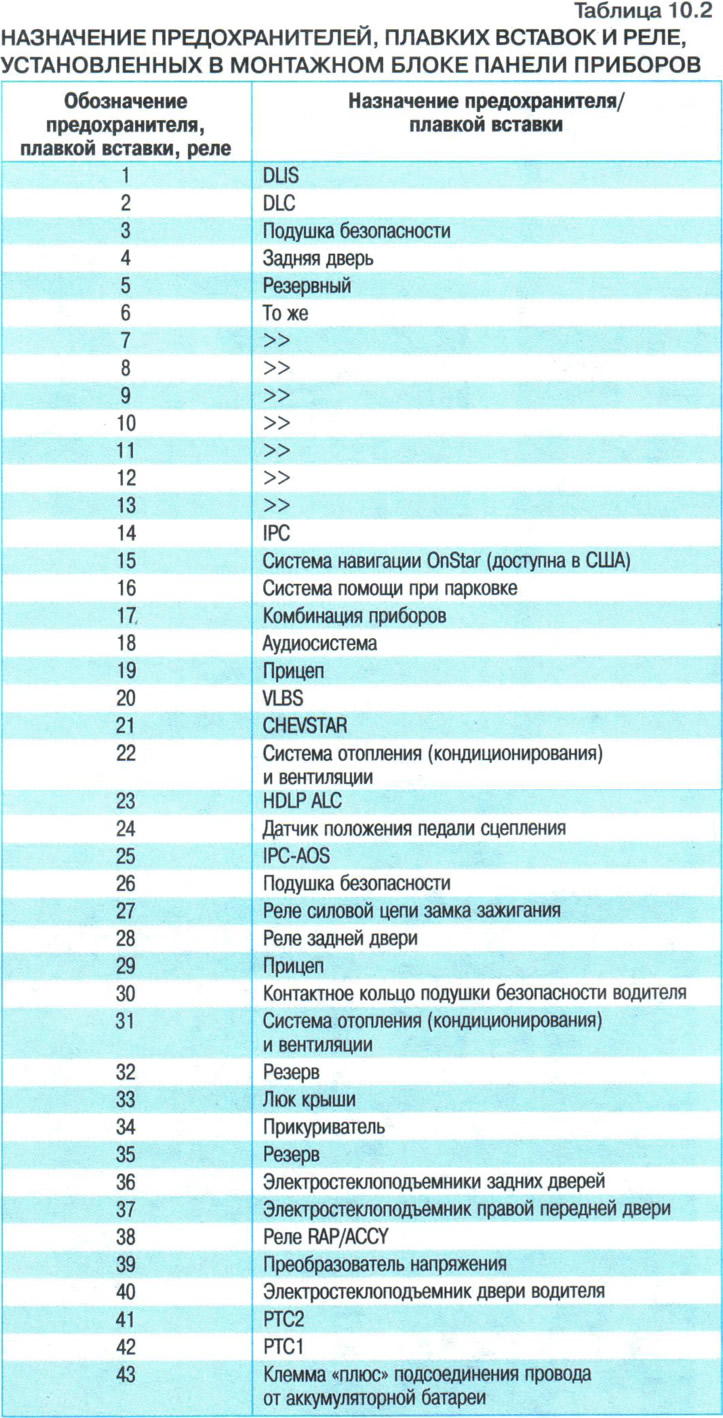

В табл. 10.2 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

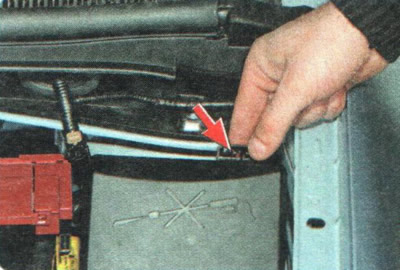

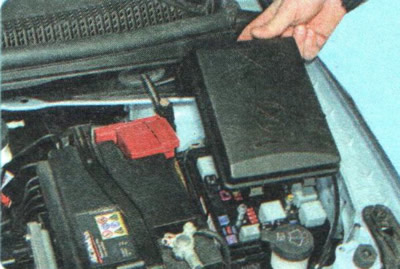

1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите фиксатор...
2. ...и снимите его крышку.

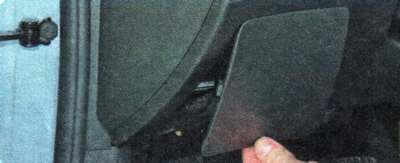

3. Для получения доступа к монтажному блоку, расположенному в панели приборов, потяните за нижний край и снимите крышку.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.
ПРИМЕЧАНИЕ: На внутреннюю сторону крышек монтажных блоков нанесена схема расположения предохранителей и плавких вставок.
ПРЕДУПРЕЖДЕНИЕ: Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
5. Снимите пинцет А (см. рис. 10.1) с держателя в монтажном блоке, расположенном в моторном отсеке.

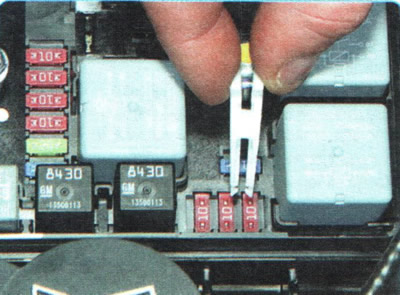

6. Захватите пинцетом предохранитель...

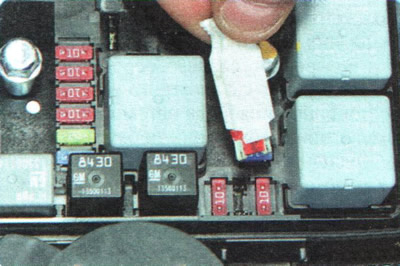

7. ...и извлеките его из контактного разъема.

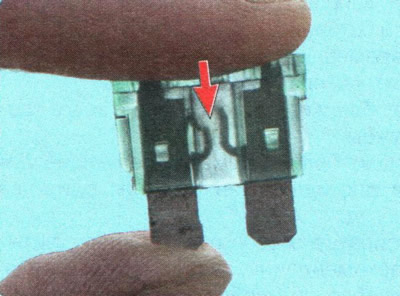

ПРИМЕЧАНИЕ: Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.
10. Плавкие вставки заменяйте аналогично замене реле.
