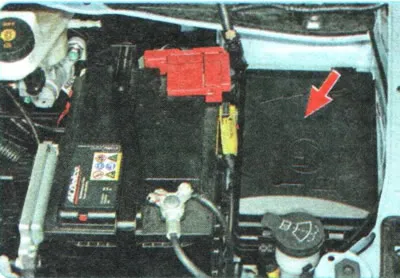

...a motortérben az akkumulátor mellett...

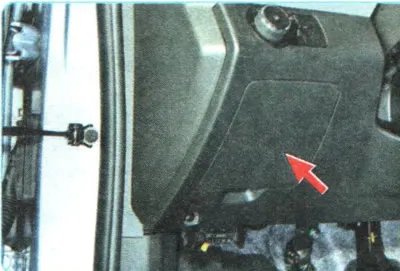

...és az utastérben, a műszerfal alatt a bal oldalon.

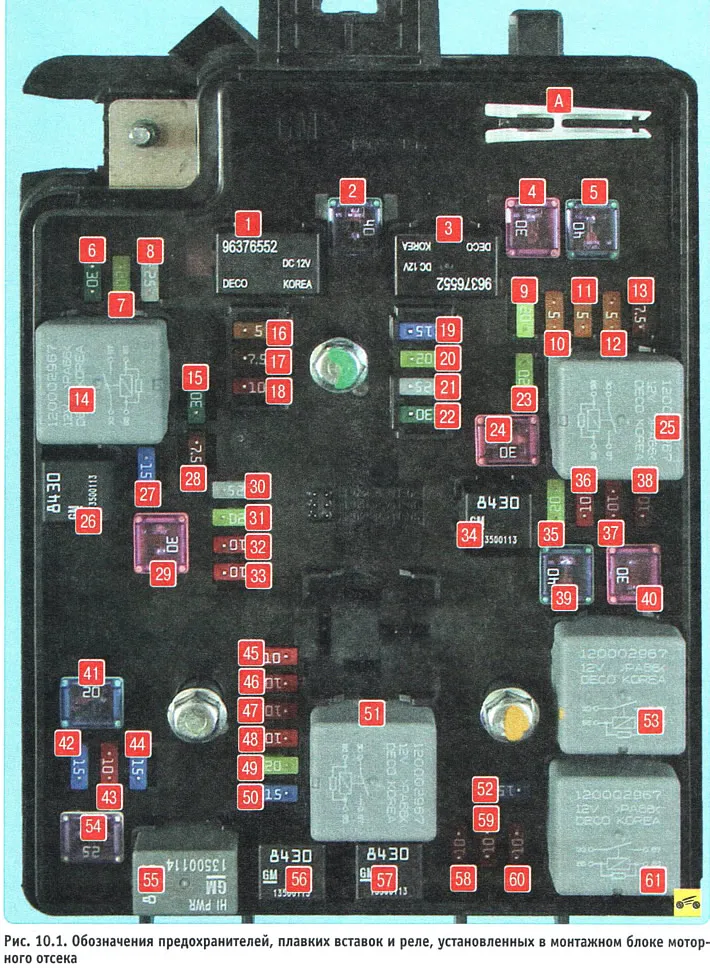

A motortérbe szerelt szerelőblokk biztosítékainak, biztosítékcsatlakozóinak és relékének megnevezését a 10.1. ábra mutatja.

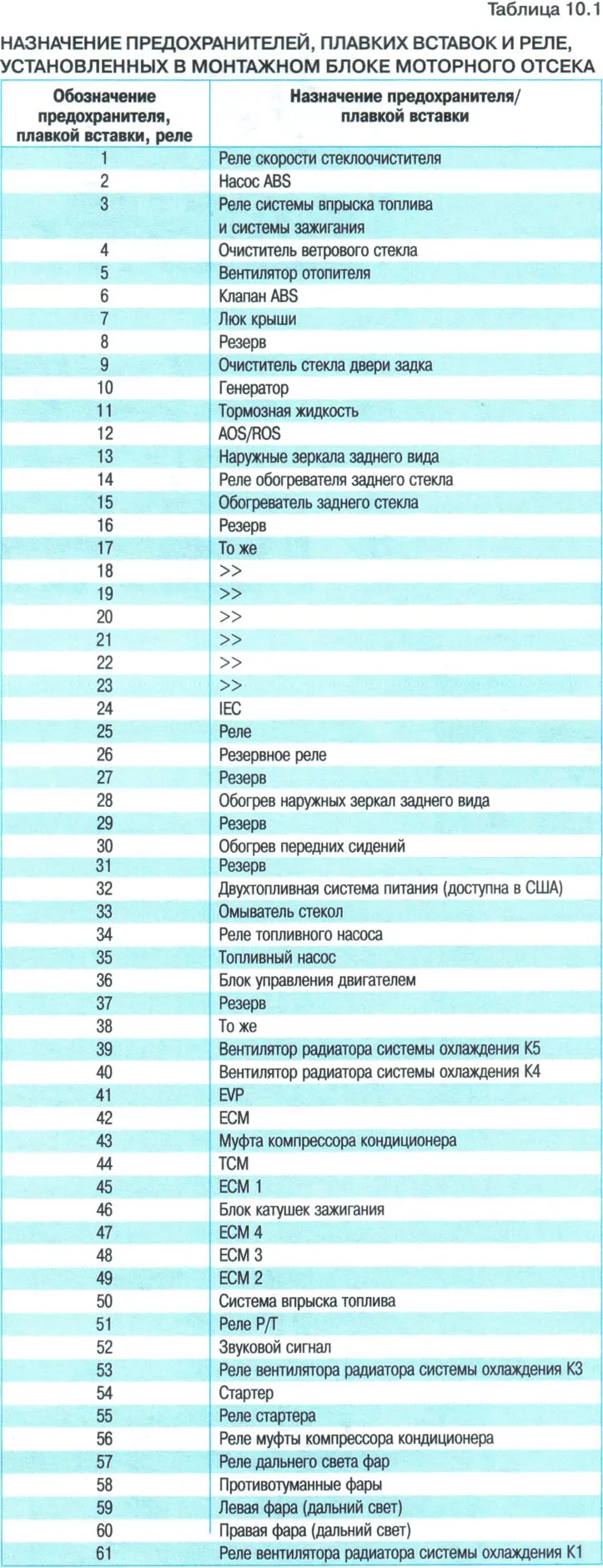

A 10.1 táblázatban látható ezeknek a biztosítékoknak és biztosítékoknak a rendeltetése, de egy adott autómodellnél előfordulhat, hogy a táblázatban szereplő áramkörök némelyike hiányzik.
A műszerfalba szerelt szerelőblokk biztosítékainak, biztosítékcsatlakozóinak és relékének megnevezését a 10.2. ábra mutatja.

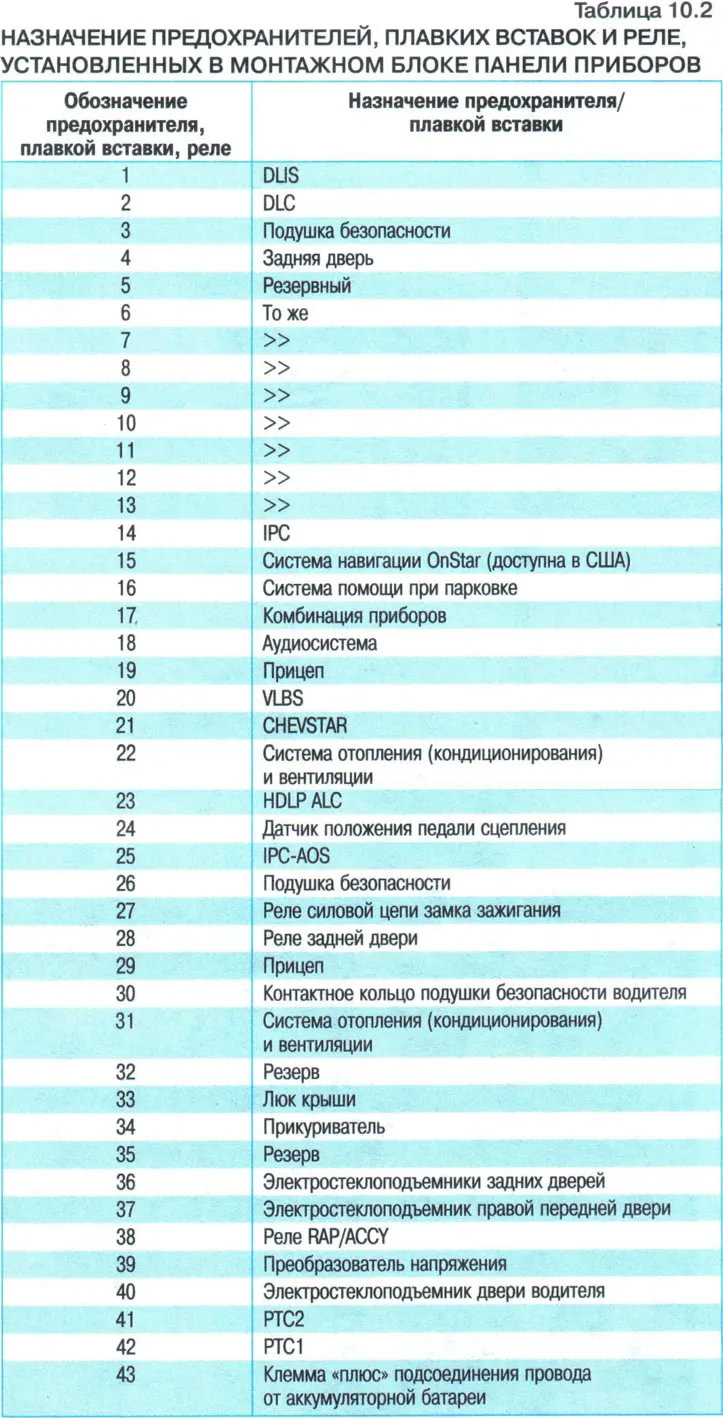

A 10.2 táblázatban látható ezeknek a biztosítékoknak és biztosítékoknak a rendeltetése, de egy adott autómodellnél előfordulhat, hogy a táblázatban felsorolt áramkörök némelyike hiányzik.

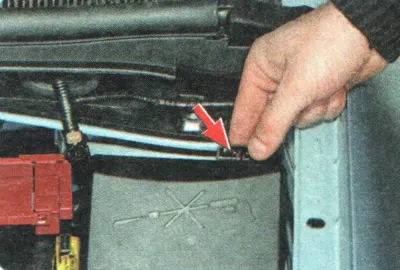

1. A motortérben található rögzítőblokkhoz való hozzáféréshez nyomja meg a reteszt...

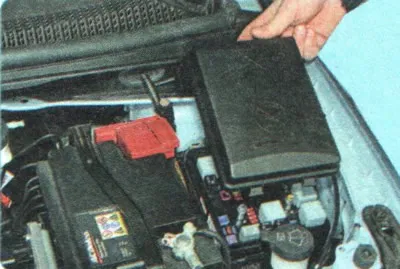

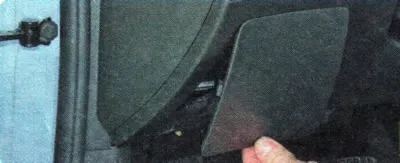

2. ...és vegye le a fedelét.
3. A műszerfalban található rögzítőblokkhoz való hozzáféréshez húzza meg az alsó élt, és vegye le a fedelet.
4. A kiégett biztosíték vagy biztosítékcsatlakozó cseréje előtt derítse ki a kiégés okát és szüntesse meg. A hibaelhárítás során tekintse meg a táblázatban felsoroltakat. 10.1 és 10.2 áramkörök, amelyeket ez a biztosíték vagy biztosítékcsatlakozás véd.
MEGJEGYZÉS: A szerelőblokk fedeleinek belső oldalán a biztosítékok és a biztosítékcsatlakozók elhelyezkedésének diagramja látható.
FIGYELMEZTETÉS: Ne cserélje ki a biztosítékokat különböző áramerősségre méretezett biztosítékokra vagy házi készítésű áthidalókra – ez károsíthatja az elektromos berendezéseket, sőt tüzet is okozhat.

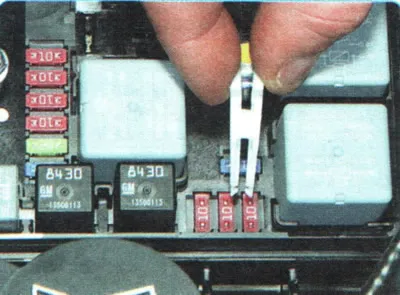

5. Távolítsa el az A csipeszt (lásd a 10.1 ábrát) a motortérben található rögzítőblokkban lévő tartóból.

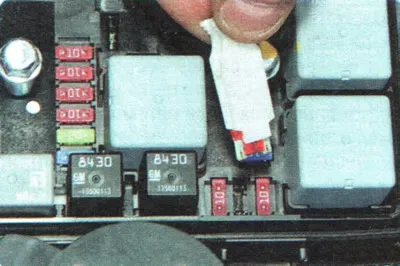

6. Fogja meg a biztosítékot csipesszel...
7. ...és távolítsa el a csatlakozóból.

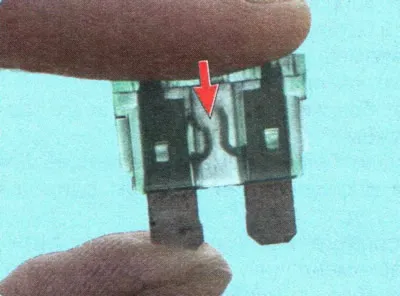

MEGJEGYZÉS: Így néz ki a kiégett biztosíték (a tartó belsejében lévő nyíllal jelzett jumper kiégett és kinyílt). A biztosíték cseréjéhez használjon azonos névleges (és színű) tartalék biztosítékot.
8. Szereljen be a levett biztosítékkal megegyező névleges teljesítményű biztosítékot az érintkezőcsatlakozóba.
9. Ha cserére van szükség, távolítsa el a relét a rögzítőblokkról úgy, hogy azt egyik oldalról a másikra billenti, és szereljen be egy új relét.
10. A biztosítékcsatlakozókat ugyanúgy cserélje ki, mint a relé cseréjét.
